Croquis entre les parties

[Ptch]

Bonjour à tous, je suis nouveau pour l'inventeur et l'arrivée des œuvres solides.

J'aurais probablement une question simple, je me retrouve avec une carter posée sur une plaque, la carter a foré pour la fixation, la plaque où la fixer encore pas.

J'ai été utilisé pour créer un plancher sur la plaque, projeter les trous de la carter sur le plancher et ensuite utiliser la projection pour les centres (en travaux solides) cette fonction ne peut pas l'utiliser parce que:

- Je ne peux pas sélectionner les parties derrière les objets et la pièce que je devrais utiliser comme référence est cachée et non sélectionnée.

grâce à ceux qui comprendront ce que je veux et surtout peuvent m'aider.



[mm1978]

Bonjour...

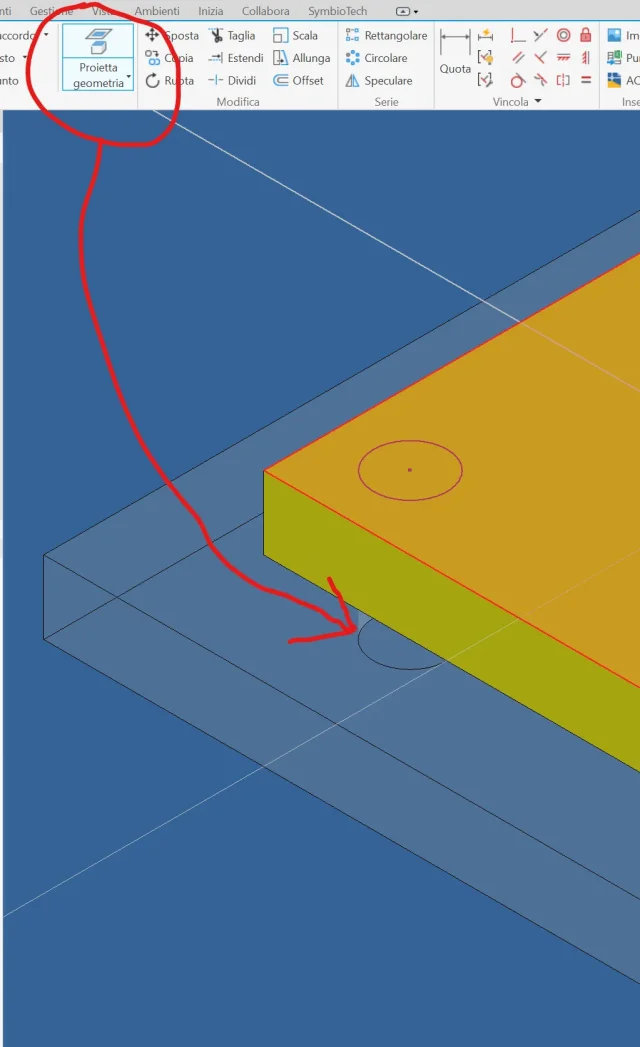

vous devez simplement utiliser la commande "géométrie du projet".

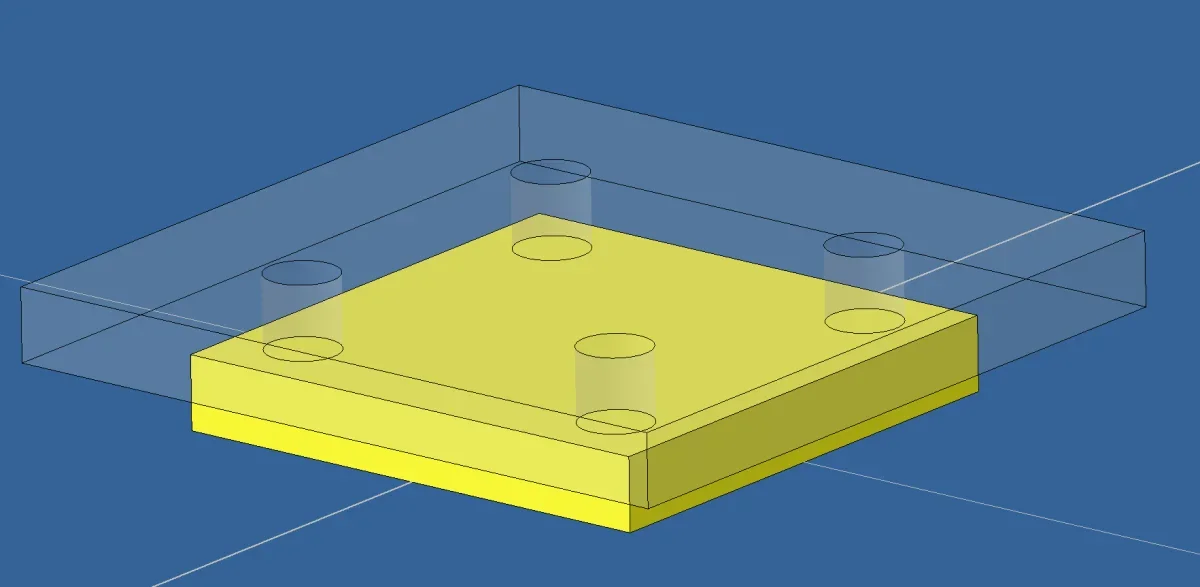

Je vais mieux expliquer et prendre une photopour "copier" le forage de la partie transparente à la partie jaune, vous devez:

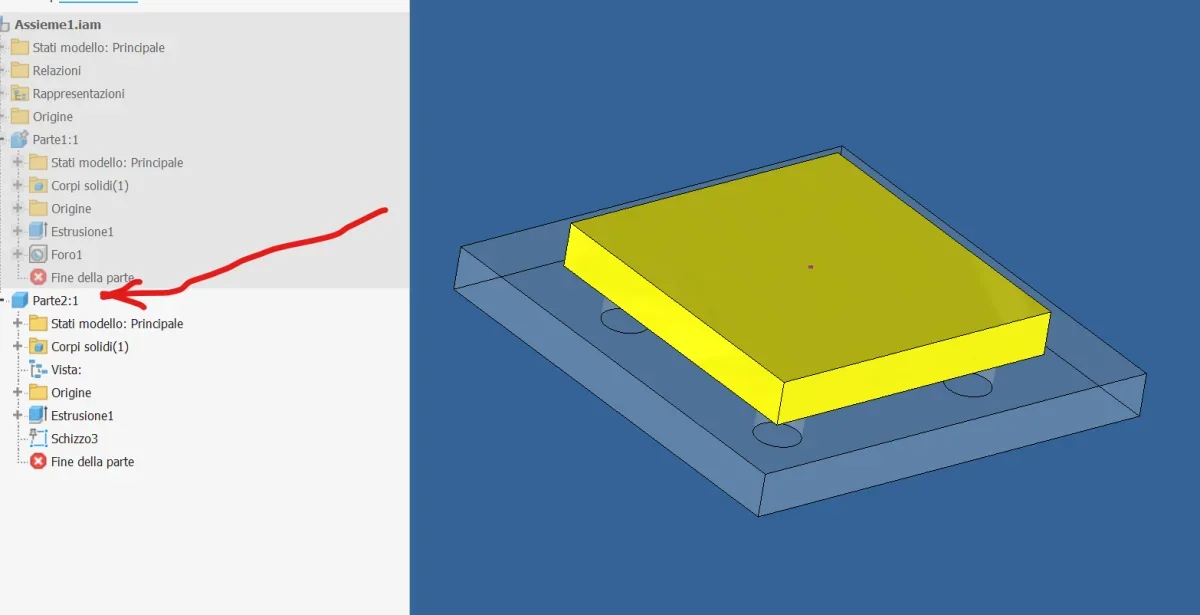

travail au total, double clic sur la partie jaune
Donc tu vas à l'accouchement.
faire un croquis sur la partie jaune, en cela vous pouvez utiliser la géométrie du projet de commande, par exemple en recopiant le forage. puis l'extrusion.J'espère avoir été utile.
salutations



[Ptch]

Je me sens tout de suite.



[Ptch]

De grands travaux, pratiquement comme avant, mais je ne pouvais pas... Merci beaucoup.



[Catafratto]

Puisque vous venez d'usines solides (je ne sais pas) je vous préviens que la projection ainsi faite peut avoir lieu de deux façons: fixe et adaptative. avec des bords fixes et ceux-ci ne varieront pas la position si vous changez les trous sur le boîtier. les projections s'adapteront aux changements. le travail adaptatif sur l'inventeur est lent à mettre à jour et pour les pièces qui ne sont pas triviales puis conduire derrière l'instabilité potentielle: J'essaie de les éviter ou de les garder actifs (vous pouvez désactiver l'adactivité en une seconde fois, pièce finie quand vous êtes sûr que vous n'en aurez plus besoin) pour le plus longtemps possible. Je n'ai pas le temps de m'expliquer mieux, mais si vous enquêtez sur le forum sur l'adactivité, il y aura certainement des discussions à ce sujet.
P.S.
mon expérience remonte à plusieurs versions il y a et puis je les ai quittés, peut-être maintenant ils fonctionnent mieux: d'autres utilisateurs peuvent partager leurs expériences.



[Ptch]

En fait, j'ai désactivé la fonction adaptative.



[Zac69]

Je n'aime pas l'adactivité. si je dois projeter des trous je tiens ctrl pendant que je sélectionne le bord du trou et il est projeté déjà pas adactif. tant de contraintes alors à travers les essieux et si je déplace les trous au-dessus je vais mal la liaison.
puis sur autodesk store il y a un utilitaire qui vous fait vérifier tous les trous de tous les culs et vous dit s'ils sont dans une planche ou non.
