Exportation de Rhino vers .stp

[Solid User]

Bonjour à tous.
J'ai des fichiers natifs rhino .3dm que je dois exporter et puis ouvrir dans le bord solide.
J'ai téléchargé rhino7, version d'évaluation valide 90 jours.

Une fois que vous ouvrez le fichier en rhinocéros, cela ressemble à un ensemble d'objets différents sur différentes couches. Et c'est ce que j'attends.

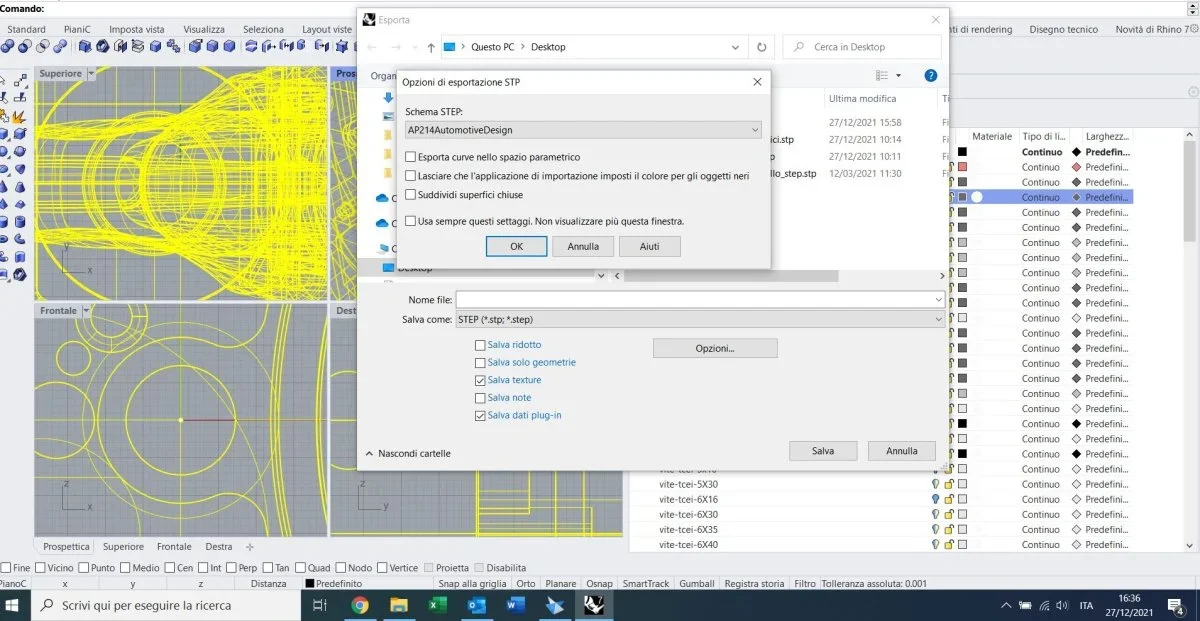

pour exporter : sélectionnez les composants qui m'intéressent puis exportez vers .stp, sélectionnez le format ap214.quand j'ouvre le fichier .stp dans le bord solide, je me trouve une seule pièce. Cette pièce se compose des seules peaux externes (c.-à-d. si je fais une section les composants sont vides) "fusez ensemble", je n'ai plus un arbre où je peux sélectionner les objets individuels.

Quelqu'un sait-il comment m'aider à exporter le fichier composé d'un ensemble comprenant tous les composants séparés ?

merci d'avance à tous!



[tomy_it]

hi, si dans les modèles rhino 3d n'étaient pas "fermés" quand exportés sont un ensemble de surfaces unies mais pas un solide



[Solid User]

Bonjour, merci pour la réponse.
Existe-t-il une façon rapide/automatique de fermer les différents modèles 3d en rhinocéros avant d'exporter?
Bonjour.



[Tristus]

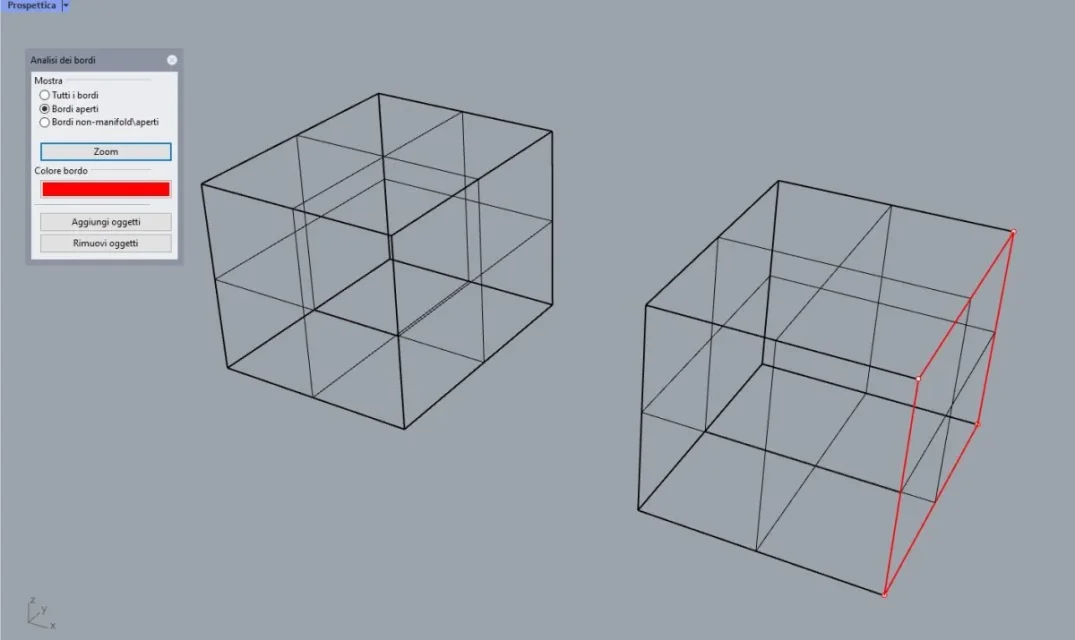

du menu 'analyse' - "manutention" - "montrer les bords". il y a alors un ensemble d'options, toujours du menu de gestion des bords pour fondre les bordures ouvertes. il y a aussi l'option « rejoindre tous les bords ouverts » et la fusion des bords se fera automatiquement. Sinon, vous pouvez choisir individuellement les bords ouverts pour vous rejoindre.
Une fois fermé les bords du rhinocéros à ce point, il considérera les polysurfaces solides (ou les polysurfaces solides fermées) la figure prise en considération.

Je suis aussi la première arme avec rhinocéros, attendant l'avis des plus expérimentés avec ce programme. Mais j'ai remarqué que de cette façon vous pouvez obtenir une maille fermée.
dépend également de la figure prise en considération, il suffit parfois de faire un "unisci" en sélectionnant les surfaces.



[Vittorio]

la procédure @triste C'est exact, mais si vous avez besoin d'un bord solide, il est inutile de perdre du temps à travailler sur le fichier rhino.
Il est très probable que tout en créant le solide avec rhino, une fois exporté, vous auriez le même problème.
le bon travail est de fermer les surfaces ouvertes, avec un bord solide, pour en faire un solide.
Je ne peux pas vous aider avec les commandes à coudre les surfaces.
demander dans la section appropriée.
