casser le croquis

[Hope]

Au revoir à tous,

Je voulais refléter le croquis en figure et avant de le faire je voulais éliminer la partie du cercle à gauche de l'axe de symétrie verticale. si j'utilise la commande de coupe sur le cercle l'élimine complètement.

Y a-t-il une commande de "ligne épaisse" dans le dessinateur ? J'ai remarqué que si je mets 2 points où j'ai mis en évidence et utiliser la garniture, j'essaie de supprimer le demi-cercle gauche, mais je me demandais si c'était la façon la plus efficace de faire comme décrit.

Merci aussi seulement pour la lecture du message.



[wall87]

la coupe sur un cercle vous pouvez le faire seulement si elle est intersectée en 2 points, sinon tout est supprimé parce que le point initial est égal au point final (ce qui se passe aussi dans un autre cad).
les solutions que vous pouvez adopter sont différentes, si vous savez déjà que vous devrez le miroir a créé un arc et non un cercle, ou si vous créez un cercle comme dans ce cas et puis vous devez le diviser vous pouvez cliquer 2 et vous ouvrirez une fenêtre, ici vous supprimez simplement la vérification sur le cercle complet au bas des options, dans ce cas il vous fera un arc.



[Hope]

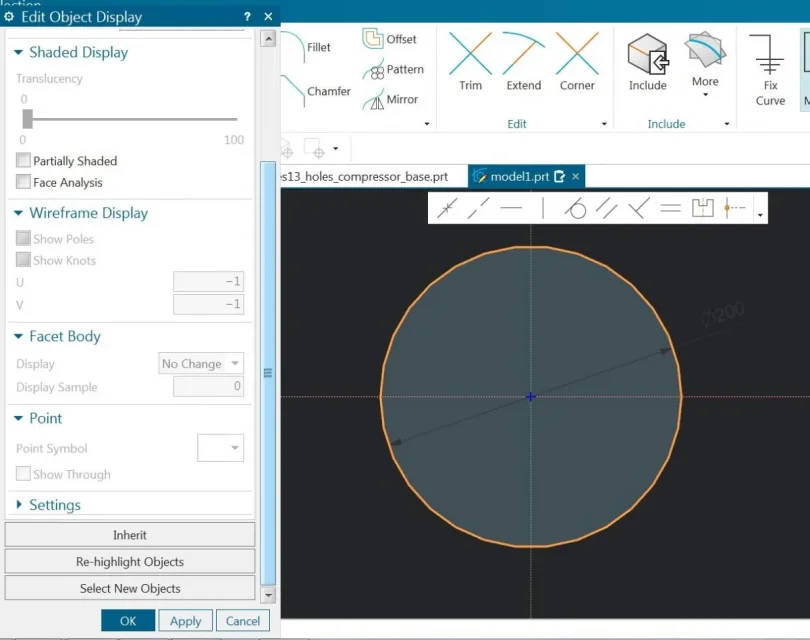

hi wall87, si j'essaie de cliquer 2 fois sur le cercle ouvre la fenêtre fermée mais je ne trouve pas la tique pour diviser le cercle. En tout cas, je comprends qu'il est plus efficace de commencer directement par un arc et, comme vous l'avez bien dit, même dans un autre cadenas, c'est exactement ce que vous faites.

Merci pour la réponse!



[ceschi1959]

Ciao @hope ,

1) Pourquoi refléter le croquis? donc vous perdez de vue la taille du détail qui est de 266 largeur et non 133x2. Je ne sais pas si j'ai expliqué.
2) couper les croquis pour avoir un chemin « propre » n'est pas nécessaire avec nx, regarder le film et observer le filtre de sélection (courbes connectées + arrêt à l'intersection et suivre filet.

Bonjour.



[Hope]

1) Pourquoi refléter le croquis? donc vous perdez de vue la taille du détail qui est large 266 et non 133x2

Tu m'avais prévu des paniers ! J'étais sur le point de demander s'il est possible de mettre le quota 266 tout en n'ayant qu'une demi-esquisse, mais je le fais dans un autre poste pour laisser la piste.

2) couper les croquis pour avoir un chemin « propre » n'est pas nécessaire avec nx,

une vidéo très claire. Je ne devrais pas seulement apprendre les commandes, mais aussi changer légèrement l'approche de la modélisation. nx est beaucoup plus flexible et pardonne beaucoup plus que le cad que j'ai toujours utilisé (je ne fais pas de noms pour ne pas commencer à faide dans le forum).

Encore merci !
