Afficher le nom du plancher sur la fenêtre graphique

[Hope]

J'essaie de ne pas trop casser vos boîtes, mais apparemment sans trop de succès.

Je googlato comment voir le nom des plans etc dans la fenêtre graphique et toutes les informations que j'ai trouvées disent:

- "Préférences de visualisation --> onglet noms/frontières."
- "par défaut du client - passerelle - visualisation des noms et des bordures - afficher les noms d'objet = ?"
- "par défaut du client -> gateway -> visualisation des noms et des bordures et set afficher les noms d'objet à la valeur désirée"

Mais dans mon étudiant nx1984 je ne trouve pas de noms et de frontières. Ils l'ont déplacé dans cette version ? Je ne vais pas le voir.

Merci et bonne journée.



[ceschi1959]

Que voulez-vous dire par plans ? les couches ou les plans ?
et par des noms ? Quoi ?



[Hope]

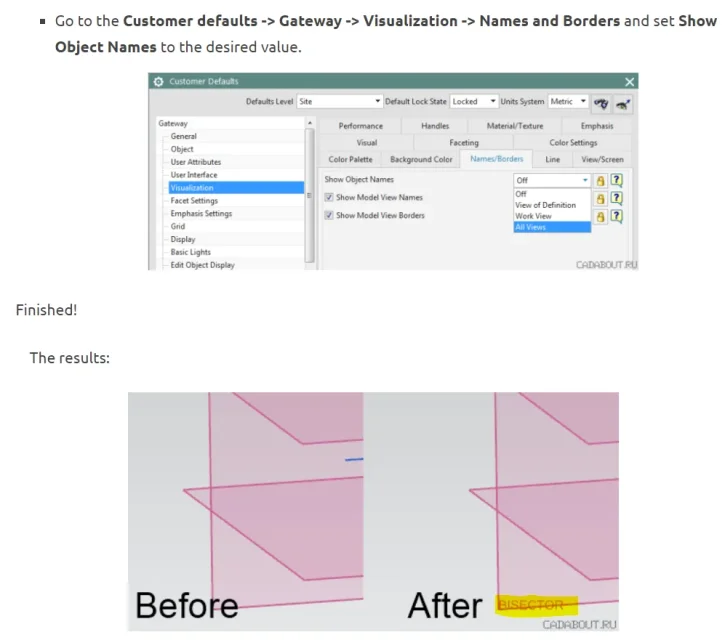

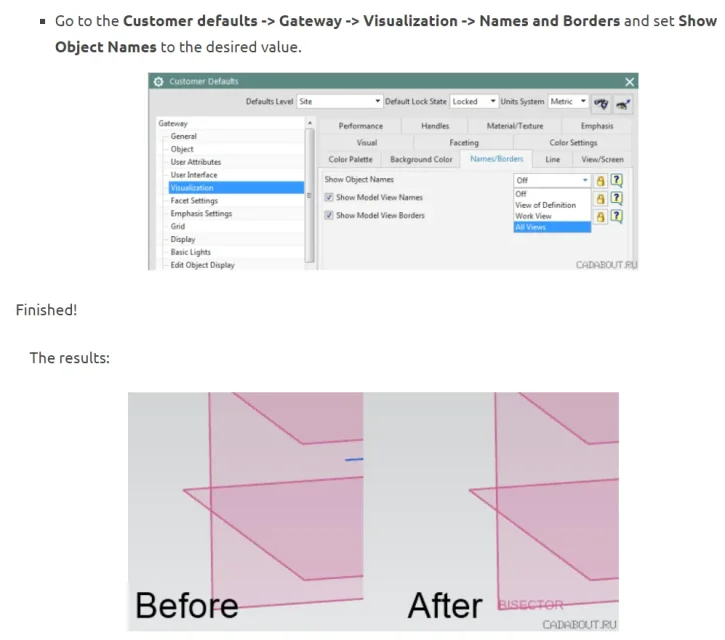

Salut paniers, ici ils ont rebaptisé un plan géométrique avec le nom "bisector" et puis ils l'ont affiché sur la fenêtre graphique (je ne mets pas le lien vers la page Web parce que l'antivirus n'aime pas) mais c'est pratiquement ce que je voudrais faire.



[ceschi1959]

Ciao @hope ,
Ils facilitent les choses :

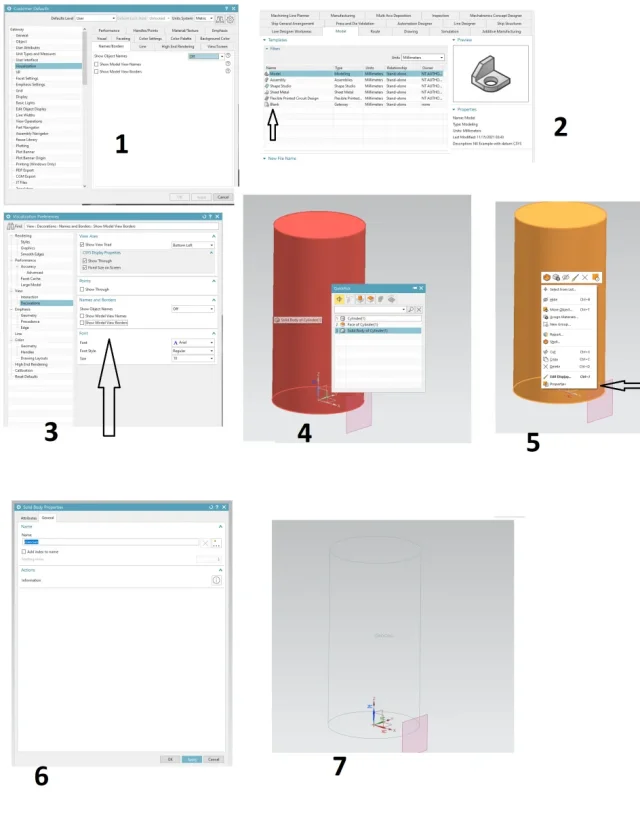

la première image se réfère à un paramètre « général » (1) qui influence le « blanc » (2) et pas toujours les modèles (modèle, assemblage...). Pour modifier le fichier sur lequel vous travaillez, vous devez aller aux préférences de visualisation (3) et indiquer les lignes de cases indiquées. une fois cette sélection faite l'entité (4) le corps solide de la clé de cylindre dx> propriétés (5) vérifier le nom (6) et le jeu est fait (7).
Je l'ai fait ici avec le solide du cylindre mais vous pouvez le faire avec les données ou ce que vous voulez.

Bonjour.



[Hope]



[ceschi1959]

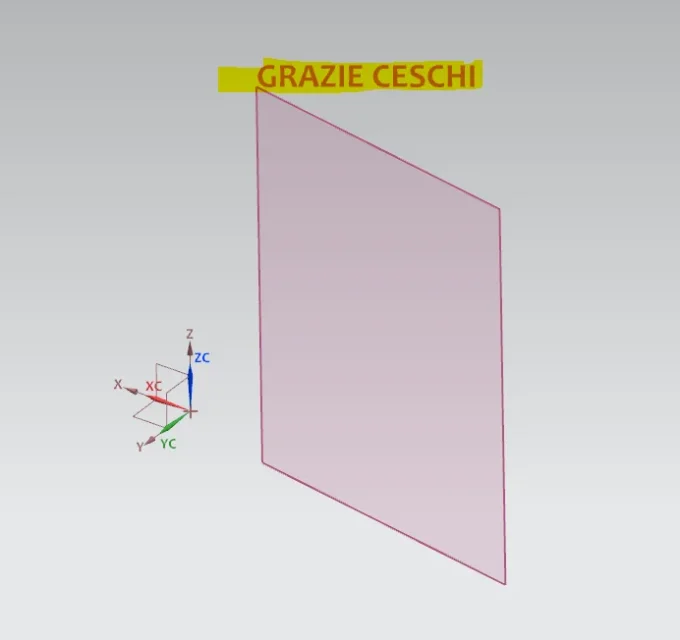

Voir la pièce jointe 65106

Ce sont des satisfactions ! ! ! !
