3D Scores de filetage pour l'impression

[Dedo84]

Bonjour.
Je commence à utiliser le fil 3d à bord solide. Mais je vois qu'il n'y a pas de déviation et en fait les pièces imprimées ne foirent pas.
Avez-vous des suggestions pour ajouter des chocs comme des tables de thread?
J'ai essayé avec le décalage classique, mais ça ne marche pas.
Je vous remercie.



[marcok625]

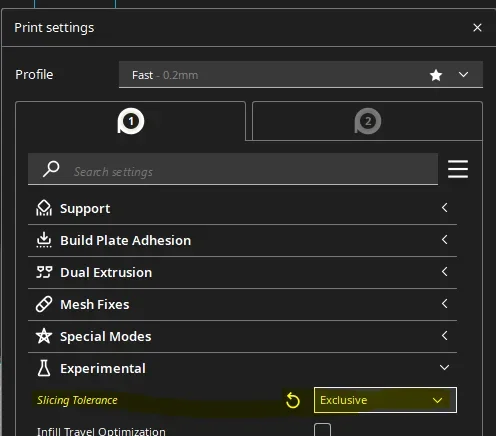

hi J'utilise les paramètres d'impression pour créer le fichier 3mf ou gcode. par exemple dans les soins, mais je crois aussi dans toutes les autres trancheuses, (magari avec des noms différents) vous trouvez la commande "tolérance de coupe" qui par défaut est sur "moyen", dans ces cas je l'ai mis sur exclusive, de cette façon le centre de la buse est de ne pas imprimer sur la ligne du périmètre de la pièce qui la fait augmenter en taille, mais toujours imprimer en interne au périmètre de la pièce théorique.J'espère l'avoir expliqué.
Avez-vous déjà essayé avec ce décor ?



[Dedo84]

Bonjour, merci pour le conseil... On va essayer comme ça.
Mais vous avez mis ces paramètres sur l'imprimante ou directement exporté de la cad ?
Je vous remercie.



[marcok625]

Bonjour, d'après votre question, je comprends qu'il y a aussi des solutions peu claires.
Cette information se trouve dans le trancheur (logiciel pour impression 3d) pas en cad.
Side tombe une autre chose qui peut faire la différence est la qualité avec laquelle vous générez le format stl qui est habituellement le format que les trancheurs ouvrent. si la qualité de génération de ce fichier est faible donc la forme géométrique de la pièce qui sera imprimée sera "simplifiée". un exemple seulement les surfaces rondes qui sont simplifiées à une série de surfaces planes consécutives.



[Dedo84]

Bonjour, on chargeait un .stp directement depuis l'imprimante.
Mais comme je ne vais pas directement à la presse, je fais deux vérifications avec mes collègues :
- côté exportation nous pouvons sortir avec .stl en choisissant haute résolution
- côté imprimante je vois avec mon collègue
Je vous remercie.



[marcok625]

Bonjour, rien. Je vous poserais d'autres questions qui pourraient vous aider. quelle imprimante et quelle trancheuse utilisez-vous? De quel fil parlons-nous ? Quelle buse utilisez-vous 0,4 ou 0,25? Quel est le matériel utilisé pla, abdos, nylon? Je vous remercie.



[Dedo84]

Voilà ce qu'on utilise :
- imprimante Stratasys f370
- matériau abs-m30
- Taille du nez je ne sais pas... J'ai demandé et je vous ferai savoir
- nous avons essayé avec la meilleure résolution de tranche
- rien ne change en important un fichier .stp ou un fichier .stl exporté par cad avec une meilleure résolution

le doute qu'il m'assimile cependant est que le bord solide latéral (version 2021) ne sont pas envisagés les chocs.

Une autre preuve que j'ai faite est d'insérer dans le tableau les diamètres en ajoutant ou en soustrayant les écarts déposés. de cette façon le trou est effectivement généré augmenté, tandis que la broche ne génère aucun fil.
S'il y a une suggestion, je serais heureux de l'essayer.
Je vous remercie.



[Be_on_edge]

Je pense que c'est le principal problème à corriger dans la phase d'impression.

À mon avis, il est approprié de signaler cela; la fonction a été créée précisément pour l'impression 3d n'a pas de sens que les pièces imprimées ne foirent pas.



[Vittorio]

Bonjour.
Je ne sais pas quelle précision a besoin de toi sur le fil.
J'ai adopté cette règle :
dans la construction de l'hélice des mères donnent un jeu égal à la moitié du øugello
puis buse ø 0,4 jeu = 0,2
fonctionne également bien avec les buses ø 0.6 avec le jeu 0.3



[Dedo84]

grâce aux deux et je suis d'accord avec be_on_edge!
Je vais aussi essayer ce qui est suggéré par vainqueur.
Bonne journée



[marcok625]

Ciao @deed84 Je suis revenu aujourd'hui des vacances. Grâce aux infos.
pour votre imprimante que vous utilisez ? parce qu'avec la perspicacité d'impression saisir il devrait y avoir la fonction des trous filetés. si vous regardez la vidéo dans ce lien par minute 2:06 est vu dans le menu qui ouvre dans le type comme la seconde icône le trou fileté.
Je n'ai jamais travaillé jusqu'ici avec les imprimantes stratasys et je ne sais pas quel type de paramètres peut être configuré avec cette commande, mais ça vaut la peine d'essayer. Bonjour.



[Dedo84]

Bonjour, merci pour le soutien!! !
Malheureusement, je n'utilise pas l'imprimeur, je dois me tourner vers le collègue, il sera donc distribué en septembre. . . .
Je vais vous donner le résultat afin que d'autres utilisateurs puissent également profiter.
Bonjour.
