Compatibilité Rhino - Lantek ?

[ChiaraMJ]

Bonjour tout le monde !
Je suis nouveau au forum, plaisir de vous rencontrer. J'écris parce que j'aurais besoin de ton aide avec Lantek.
Je suis un concepteur de produits et je m'approche pour la première fois chez l'expert de Lantek (une version un peu agée) parce que nous devons faire des coupures de plasma. Je suis arrivé que l'importation sur lantek d'un fichier dwg généré avec rhino7 ne lisait pas les trous circulaires comme des coupures à faire; pratiquement 18 découpes me lisent correctement la piste externe et une interne mais pas les autres (alors deux); mon collègue génère le même fichier avec autocad et importe il ne présente pas ce problème. Est-il possible que les deux programmes soient incompatibles? ou peut-être que j'ai tort avec l'exportation/importation ?



[MassiVonWeizen]

pourrait être un problème de comment codifier les couches rhino; ouvrir le rhino dwg de votre collègue et vérifier que les couches sont correctes



[ChiaraMJ]

Mon collègue n'a aucune idée... pratiquement il les exporte facilement en autocad 2000 et Lantek lit tout sans problème.



[MassiVonWeizen]

les exporter d'où ? plus d'informations du plus facile vous aidera.



[ChiaraMJ]

J'ai aussi essayé l'après-midi avec la même procédure et je n'ai trouvé aucun problème; dès que je les ai générés avec rhino lantek cela me cause des ennuis: Je ne lis pas les coupes circulaires



[MassiVonWeizen]

J'ai aussi essayé l'après-midi avec la même procédure et je n'ai trouvé aucun problème; dès que je les ai générés avec rhino lantek cela me cause des ennuis: Je ne lis pas les coupes circulaires

Je répète:
génère le fichier dwg avec rhino
ouvrir la dwg avec autocad
vérifier que toutes les couches sont correctes.



[LaboratorioDieci]

Je ne serais pas surpris si les cercles ignorés ne regardaient pas.
rhino 7, par défaut, à la sélection d'une courbe, active les points de modification.
Si par hasard un de ces points a été déplacé, la géométrie résultante ne peut pas être exportée comme un cercle.
vous pouvez essayer une exportation en mode dxf en lignes et arcs r12.



[ChiaraMJ]

J'ai fait comme suggéré par les deux, mais le raga est une chose absurde. J'ai généré les fichiers avec rhinocéros redessiner les cercles parce qu'ils étaient en fait faits de points (sûrement à cause d'une des mille mauvaises exportations) et j'ai essayé toutes les exportations possibles:
-dxf r12: lignes et arcs: sur le rhinocéros lui-même rouvre avec des courbes fragmentées
-dwg r12 lignes et arcs: sur le rhinocéros lui-même rouvre avec des courbes fragmentées
- lignes dwg 2007 : sur rhino elle-même rouvre avec des courbes fragmentées
-dwg cam métrique: il s'ouvre correctement à la fois sur rhino et sur autocad
-dwg r12 naturel: il s'ouvre correctement à la fois sur rhino et sur autocad
-dwg 2007 polylines : s'ouvre correctement sur rhino et autocad
-dwg caméra impériale : elle s'ouvre correctement sur rhino et autocad
-dwg 2007 solide : il s'ouvre correctement sur rhinocéros et sur autocad
-dwg 2007 naturel (avec sett. acad 2000): s'ouvre correctement à la fois sur rhino et sur autocad;

de tous ces, ceux que j'ai réussi à importer sur lantek sont les versions:
-dwg r12 naturel
-dwg caméra impériale
-dwg came métrique;

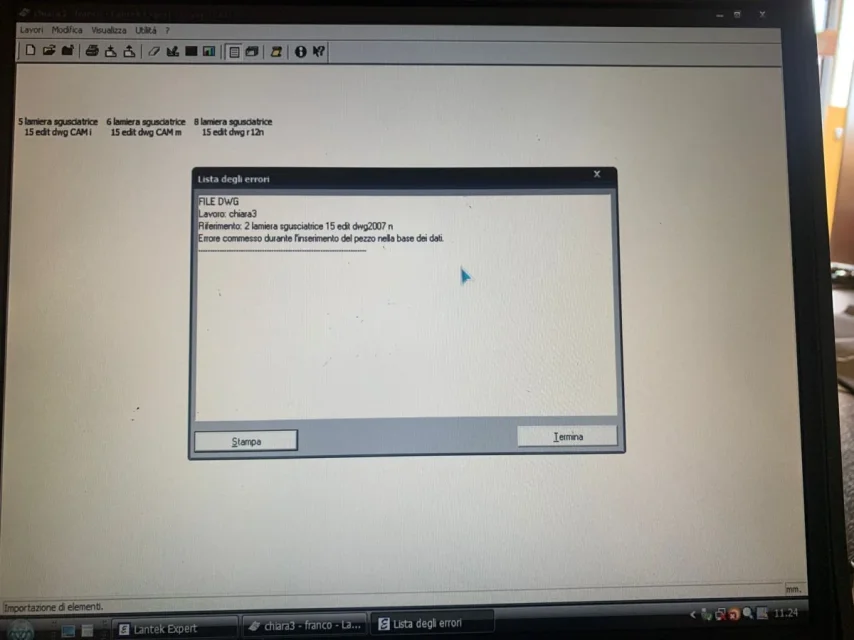

ou dites-moi: "string ou données binaires seraient tronqués" avec le prochain message joint, ou "invalides code de groupe, erreur de format".

Cependant, le problème n'est pas résolu, car comme vous le voyez dans l'image jointe, dans ceux que j'ai réussi à importer, il n'y a pas d'aperçu, et quand il s'ouvre, il n'y a rien. Si je vais dans la nidification et le traitement il y a le vide cosmique.



[ChiaraMJ]

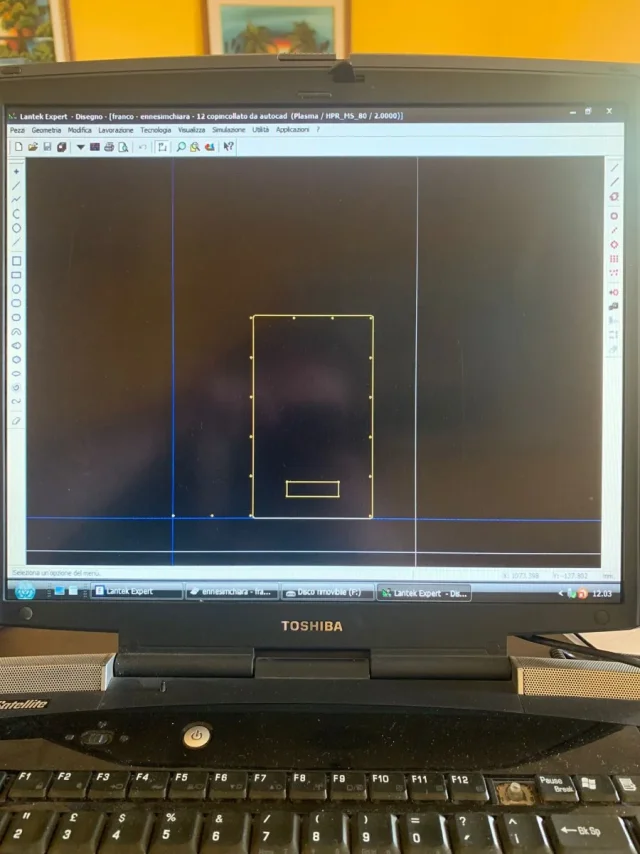

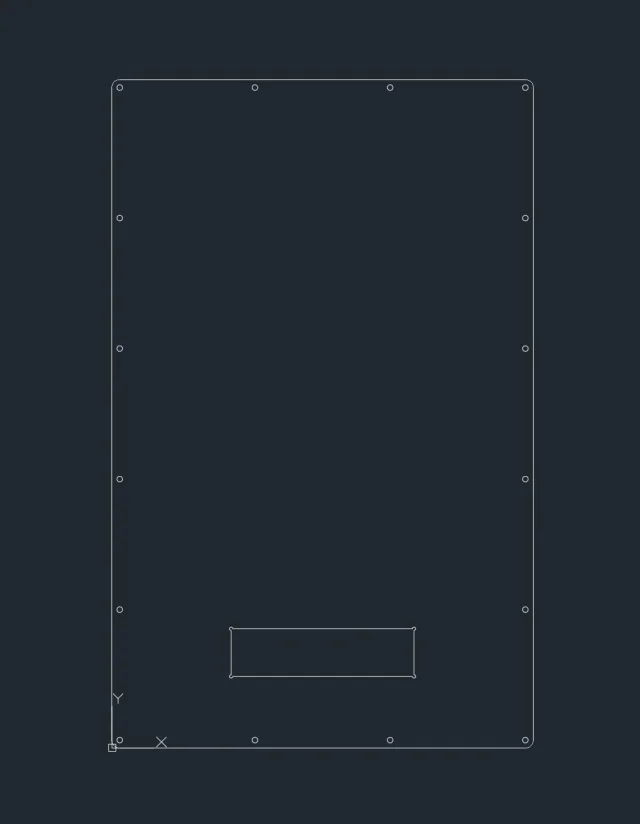

J'ai fait un autre test : j'ai ouvert le fichier généré avec rhino sur autocad (et c'est parfait), j'ai ouvert un nouveau fichier sur autocad et j'ai magnifiquement couvert les courbes d'un fichier à l'autre (et c'est parfait); sauf pour le nouveau fichier dans dwg 2000. le montant sur Lantek, finalement il ne me donne pas de problèmes d'importation, vous voyez même prévisualiser, ouvrir le fichier et, ahimé, n'est pas parfait. J'ai emballé les trous (j'attache des photos: dans la capture d'écran il y a comment il devrait être, dans la photo il y a comment lantek compte). Je suis épuisante, je ne sais plus quoi faire.



[ChiaraMJ]

Bonne journée à tous ! Je suis très heureux parce que j'ai finalement résolu le problème
et je veux partager la solution, car elle pourrait aussi être utile aux autres.
le premier problème était les cercles, parce que pendant l'une des exportations incorrectes n'étaient plus lues comme telles mais plutôt comme deux arcs unis (si vous tapez _quoi avec la pièce sélectionnée sort la nature de la courbe); le gros problème était la version de rhinocéros non mise à jour qui a donné des problèmes avec le miroir, donc si le même problème se produit faire la mise à jour; Si vous ne pouvez pas dessiner les courbes en omettant des commandes comme miroirs (je, épuisé par comment j'étais, j'ai également omis copie et arrey, mais je pense que c'est juste miroir ce qui a créé des problèmes, pour ceux qui l'utilisent en italien est équivalent à "copie spécifiante". export comme dwg r12 naturel (également vouloir la came impériale et les versions métrique pourrait bien aller avec lantek). le fait que vous n'avez pas vu le dessin ou modèle dans la version qui avait finalement importé était un babillard, que le dessin ou modèle n'a pas été parfaitement mis à l'origine, donc peut-être assurez-vous qu'un point du dessin ou modèle correspond à l'origine (0,0,0).
S'il vous plaît, vous êtes les bienvenus



[LaboratorioDieci]

analyse vraiment utile et complète. J'avais imaginé que les cercles avaient été obtenus par une transformation qui avait perdu en conversion, mais n'ayant pas de solution, je me suis abstenu de répondre à la discussion.
Merci pour l'information!
