Tolérances dimensionnelles du credo

[FabioF99]

Je me cite moi-même avec le dessin creo et je suis très inexpérimenté, j'ai regardé un tutoriel qui met des tolérances dimensionnelles mais j'ai la commande de tolérance avec 10.0 ci-dessus et avec le menu déroulant ci-dessous pour comprendre, qui utilise bloqué je pense est un certain réglage en préparation,
Merci et je m'excuse si c'est une chose insignifiante



[AndreaTerzi]

vous devez vérifier les paramètres des propriétés du modèle et dans le dessin si vous utilisez les tolérances de settatoble et si les tables de taleranza sont chargées



[@ndreaR]

Alors :
options -> config editor et ajouter tol_display et mettre yes
Alors

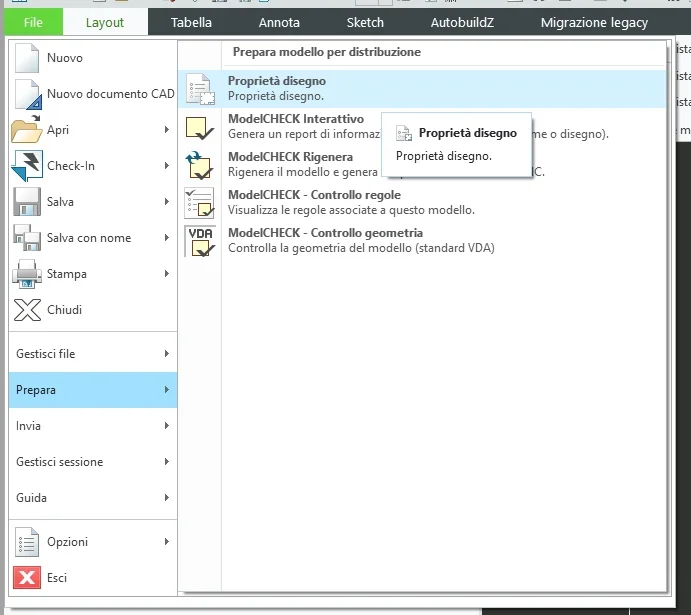

- dossier...
-préparé -> bien de conception

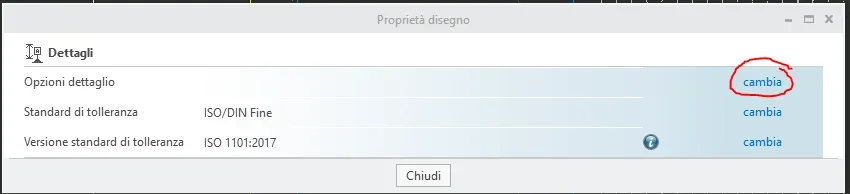

- Options de détail -> trouver -> tol_display et setts dans oui
Alors
- dossier.
-prépara->tolérance standard -> changements dans l'iso
-Tolérance au tableau
- Récupération
- Très bien.



[Shotfree]

pour éviter d'avoir à effectuer les modifications qui ont été indiquées, vous devriez utiliser un iso.dtl standard qui contient déjà toutes les entrées. cependant les voix se trouvent ici:


Il devrait généralement suffire pour vous permettre de voir les tolérances (bien sûr, elles devraient être activées sur les chances pour lesquelles vous voulez les voir).



[AndreaTerzi]

les indications de tolérances doivent être placées dans le fichier dtl qui se réfère au dessin comme indiqué dans le post précédent mais aussi dans le modèle prt et asm que vous utilisez habituellement.



[@ndreaR]

Je me cite moi-même avec le dessin creo et je suis très inexpérimenté, j'ai regardé un tutoriel qui met des tolérances dimensionnelles mais j'ai la commande de tolérance avec 10.0 ci-dessus et avec le menu déroulant ci-dessous pour comprendre, qui utilise bloqué je pense est un certain réglage en préparation,
Merci et je m'excuse si c'est une chose insignifiante

Cependant, je suppose qu'il a résolu par lui-même, il est plus de 10 jours qu'il ne se connecte pas.
