Ligne orthogonale comparée à la ligne d'origine

[ragnol]

J'en ai honte, mais c'est tellement.

dans sema (logiciel) il y a une chose élémentaire que je ne peux pas faire en autocad d'une manière directe, et je dois d'abord dessiner une ligne orthogonale, puis le déplacer là où j'en ai besoin etc... et il semble impossible de ne pas le faire plus rapidement.

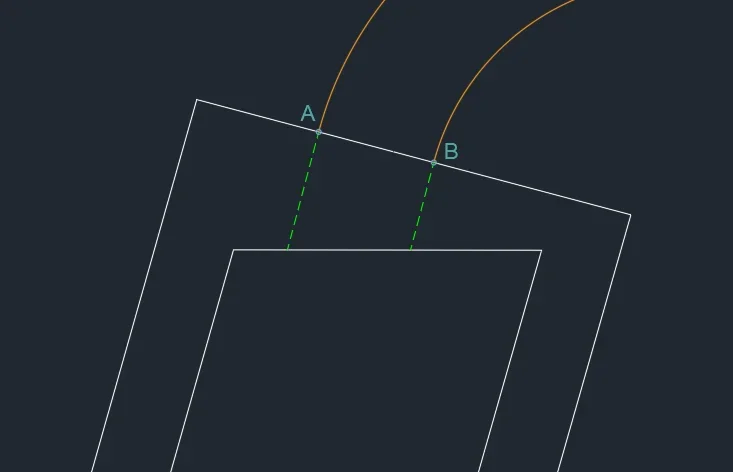

la question: vouloir tracer à partir des points "a" et "b" (déjà déterminés) les deux lignes vertes parsemées, imposant qu'elles sont perpendiculaires au droit d'origine... comment puis-je faire?

tout droit, commencer à partir du point "a", puis je devrais utiliser le bouton "perpendiculaire" et sélectionner la ligne "a-b", mais je reçois une ligne de longueur rien, et autocad ne me demande pas "jusqu'à ce que vous voulez l'obtenir" comme il fait sperme....

Y a-t-il un moyen direct de suivre ces deux lignes vertes ?

Merci et excusez la question stupide...



[Tristus]

La méthode la plus rapide est de modifier l'orientation du plan xy.

ucs object et sélectionnez la ligne qui devra agir comme x (dans ce cas la ligne le long de l'alignement ab).



[MassiVonWeizen]

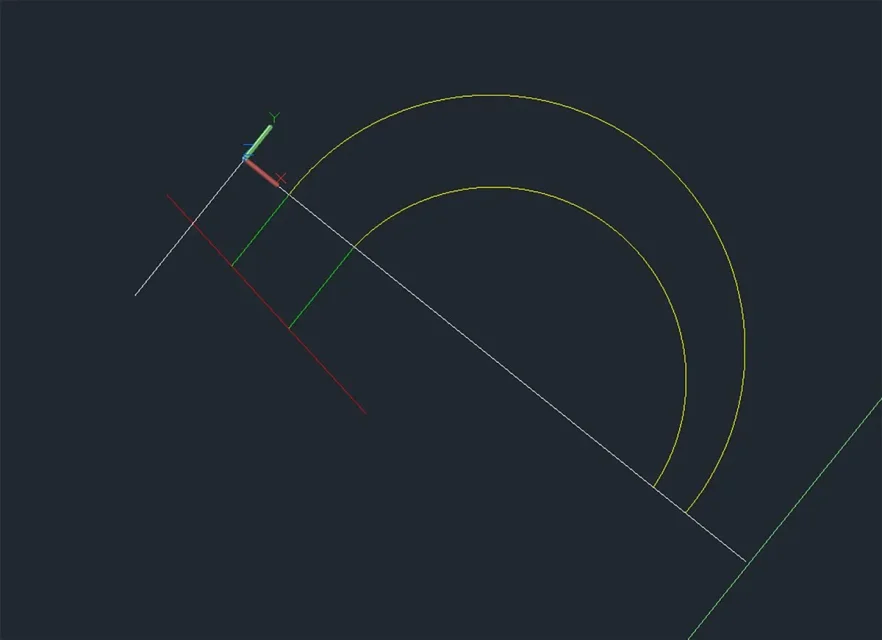

certain, définir les ucs qui à travers l'option "d'object" et sélectionner la ligne entre a et b, faire les lignes, avec potager activé, orthogonale à la ligne ci-dessus.
si vous le faites à travers la barre d'outils dédiée les étapes pour faire pivoter l'ucse, puis de retour normal sont extrêmement facile et rapide.



[ragnol]

Je vous remercie. comment lancer des années dans des opérations inutiles



[Cristallo]

J'ai une icône (un des rares que j'ai) dédiée à la rotation du snap à l'objet et une autre qui le ramène au monde.
qu'à la fin fait exactement ce qui a fait une clé spéciale sur le tecnigraph il y a de nombreuses années (mais beaucoup de manco savent ce qu'il est et comment utiliser un tecnigraph)



[ragnol]

Et cette icône/commande est ?

(le tecnigraph que j'ai pris le temps de l'utiliser pour les géométries. Extrait piétéeux, taches de mina que je portais avec la paume partout... J'étais un chien... ne parlons pas du "rapide", j'ai sucé. :-( )



[MassiVonWeizen]

dans le menu classique les icônes les trouvent dans la barre d'outils ucs, la commande sous le menu affiche. dans le ruban je ne peux pas vous aider, mètres carrés ne devrait pas être difficile à trouver ou à ajouter.
vous pouvez toujours assortir les touches comme vous le faites avec beaucoup d'autres commandes (ligne, déplacement, cercle, etc...)



[Legs]

prémisse : vous dessinez d'abord une ligne orthogonale et le déplacez là où vous en avez besoin.
Il y a d'autres façons de définir les uc. J'utilise le clavier tellement et puis j'écris au vol ucs (à envoyer) og (à envoyer) ou sélectionner avec le clic droit l'icône du système de référence. ouvre le menu et sélectionnez objet. vous pouvez faire glisser l'icône de l'essieu et le faire tourner directement de sorte que l'un des axes corresponde. Si vous avez activé le viewcube, vous pouvez sélectionner directement theucs, faire de nouvelles sélections et ensuite (bouton droit) dans le menu ucs objet.
à la fin avec ucs et 2 fois envoyer vous pouvez retourner ou par exemple le faire avec les autres systèmes mentionnés ci-dessus. viewcube stocke les ucs et bien sûr il y a toujours les wcs disponibles.

P.S.
une bonne chose lorsque vous changez d'adresse est la possibilité de faire pivoter le plan de travail. Écrire.



[ragnol]

Cependant, sans vouloir argumenter, je reste perplexe lorsqu'un programme « spécifique pour dessiner des lignes » n'a pas de fonctions de base que les programmes orientés vers autre chose faire, dans leur partie pauvre « cal ».

Bien sûr autocad fait un million d'autres choses, mais c'est précisément sur ces bases (qui sont alors ceux que j'utilise) que je dis "pourquoi n'a pas pensé / copie? ".

ps: Je comprends, en tournant l'uct que vous obtenez, mais combien de clics et de cliquets à faire et revenir au global? pour ainsi dire, ni



[MassiVonWeizen]

Je comprends, en tournant l'uct que vous obtenez, mais combien de clics et de cliquets à faire et revenir au monde ?

trois clics
deux clics pour orienter dans la nouvelle direction (1 sélectionnez l'icône ucs objet, 2 sélectionnez l'objet)
un clic pour revenir avec une orientation normale (sélection licon ucs globale)

moins donc je pense que c'est difficile



[ragnol]

Non, en fait, il n'est pas nécessaire de cliquer : sélectionnez le point de départ de la ligne, et si vous marchez près de la direction orthogonale, prenez une "synchronisation mobile" qui vous permet de la dessiner directement à 90°. si vous devez faire presque dix (commun avec les vieux bâtiments) sont des dizaines de clics moins...

la même chose a fonctionné dans les diététiques



[Cristallo]

Eh bien, si vous êtes un

repos perplexe quand un programme "spécifique à tirer des lignes" n'a pas de fonctions de base

Je reste perplexe quand on a un outil puissant (le savoir utiliser) et ne pas savoir comment l'utiliser s'il le prend avec l'outil.
vous avez un ferrari et vous vous plaignez qui fait 60 par heure, quand avec le changement automatique volvo vous faites facilement 130.
la solution est de savoir qu'au ferrari vous pouvez changer de vitesse. Avec les 60 ans que tu n'as pas. Ce n'est pas le matériel qui ne convient pas.

crée une belle icône avec l'intérieur de la macro
■c^cucs;_ob;
et un autre avec une macro
^c^cucs;_w;
et avec un seul clic vous tournerez l'utt, en sélectionnant l'objet et avec un autre clic vous retournerez derrière. Pour toujours.



[ragnol]

Je ne l'ai pris avec personne. un programme né pour faire autre chose a une fonction de cad trivial que l'autocad n'a pas.

vous qui savez comment l'utiliser vous devez encore créer une macro associée à l'iconcine pour faire pivoter les ucts.

un programme né à modeler en 3d et transfert came le fait sans avoir à bouger un doigt.

Je n'ai pas dit que l'autocad suce, qui ne permet pas de modèle 3d, qui ne permet pas d'utiliser des blocs ni de créer des fonctions de lisp.

J'ai dit qu'il n'avait pas cette fonction de calade banale.

Je me fiche de faire les 230km/h, je me fiche de démarrer le ferrari avec la manivelle placée sous le radiateur, puisque le panda a le contact avec le bouton.

Je dors toujours. Fais-le toi-même.



[MassiVonWeizen]

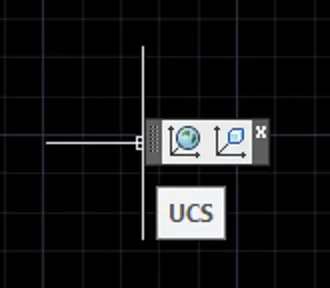

Je voudrais souligner qu'il y a déjà des icônes
objet droit ucs
gauche ucs global

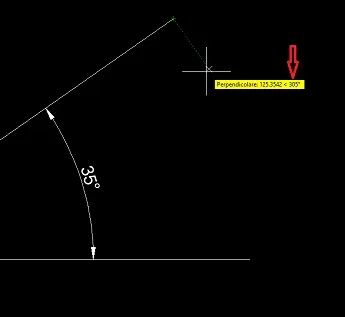

J'ai ensuite découvert qu'il est possible de suivre une ligne orthogonale sans tourner les ucts, mais je ne sais pas si elle est liée à une variable. positionnement à une extrémité d'une ligne, le curseur "libre" la continuation de la même, on voit en fait qu'il crée une ligne qui agit comme un aimant, la même chose fait avec la ligne perpendiculaire (vous la voyez dans l'image). Malheureusement, il me semble le faire seulement à partir des extrémités et non des points intermédiaires; cela signifie qu'après avoir suivi la ligne, vous devez utiliser une autre commande pour l'arrêter.



[ragnol]

Exactement énorme, je l'ai aussi vu si vous êtes à l'extrême. mais si vous avez des portes, des fenêtres, des parcelles, des cheminées, etc. travaillent souvent à des points internes.

Comme dit, je ne mourrai pas pour cela

modifier: c'est la même chose, mais fait à partir de n'importe quel point d'une ligne. Peut-être qu'il s'avère que cela dépend seulement de la valeur d'une variable. . . .



[rpor66]

commande : lp2e
1) sélectionner la ligne pour l'extension
2) indiquez le point sur la ligne où vous devez créer cette orthogonale
logique :
Je crée une ligne orthogonale au point cliqué de l=2, je cherche le point d'intersection avec la ligne d'extension, la conception de la ligne, la porte de la ligne l=2.

salutations



[Cristallo]

tout droit, commencer à partir du point "a", puis je devrais utiliser le bouton "perpendiculaire" et sélectionner la ligne "a-b", mais je reçois une ligne de longueur rien, et autocad ne me demande pas "jusqu'à ce que vous voulez l'obtenir" comme il fait sperme....

Je relis bien ce que vous êtes habitué à faire dans ce "sema" (logiciel dédié aux constructions en bois).
et c'est mathématiquement et géométriquement faux le comportement du programme (semence).
si un segment "partie" du point vers le point et que vous voulez l'étendre à perpendiculairement à ab, le segment a une longueur zéro car les points coïncident.
donc autocad, avec sa construction mathématiquement correcte, vous dessine un segment de rien de longueur (mathématiquement correct).
euclide deviendrait lisse, s'il dessinait un segment de jusqu'au crayon, il dessinait une rotation de 90°.
Nous dormons tous paisiblement.
Je garde pour de bon le logiciel qui me permet de dire d'un gars avec un foreur "faire un trou dans la montagne avec l'angle 32° vert, 27e horizontale. 14,15m de long - pas 14,20m parce que sinon je manque la galerie"
vous vous souciez du bon logiciel à jouer avec mozzarella en bois..
la paix.

P.S. ton paradigme de panda ne va pas. Il ne s'agit pas de "déplacer" le logiciel, il s'agissait de faire tourner la vitesse.



[Cristallo]

J'ai ensuite découvert qu'il est possible de suivre une ligne orthogonale sans tourner les ucts, mais je ne sais pas si elle est liée à une variable

il est possible de suivre à partir de n'importe quel point, il est appelé suivi polaire (f10) et juste le régler en référence au segment. peut être atteint par _3dosnap panneau de suivi polaire.



[ragnol]

Crystal, vous avez mal compris, le truc de "zéro longueur" était lié à l'autocad si j'utilise le bouton perpendiculaire, mais je ne suis pas là pour le cracher.

et vous n'avez pas compris comment je fais "de là": point "par hasard" sur une ligne, je déplace plus orthogonale avec la souris, le programme me permet de passer à 90° exact (une sorte de snap volant).

Je m'en fous de faire des galeries, j'aimerais tirer une ligne d'une équipe sans clics inutiles, puisque le logiciel pour faire des cure-dents le fait.
"vous vous souciez du bon logiciel pour jouer avec la mozzarella en bois... "Mais pourquoi es-tu si grincheux ? Tu te sens mal ?

ps : c'est comme si je prenais le cul de quelqu'un parce qu'il utilise un logiciel pour faire des nappes...



[ragnol]

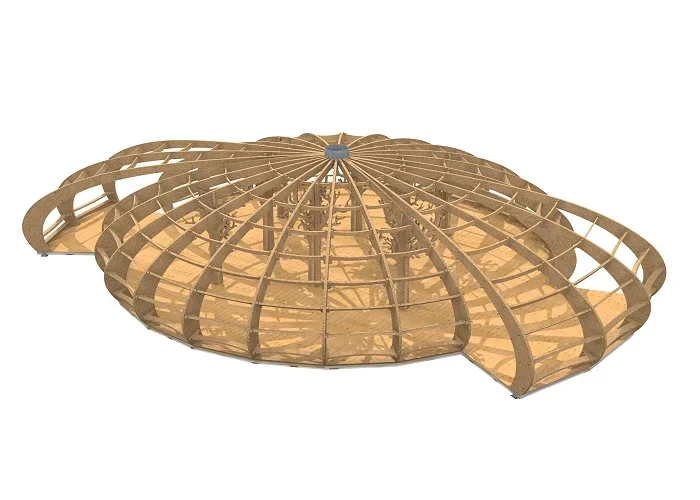

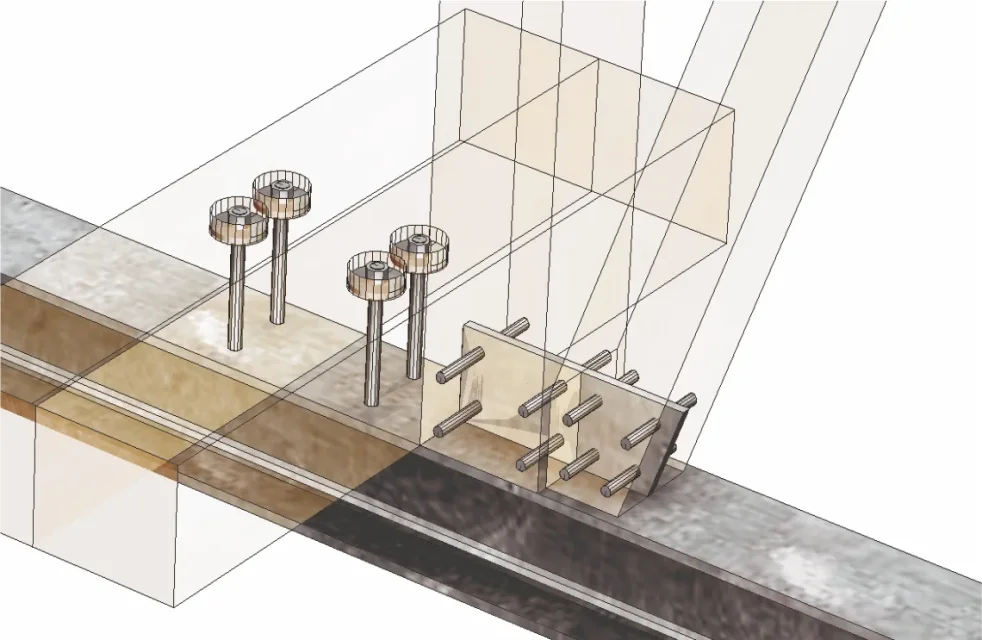

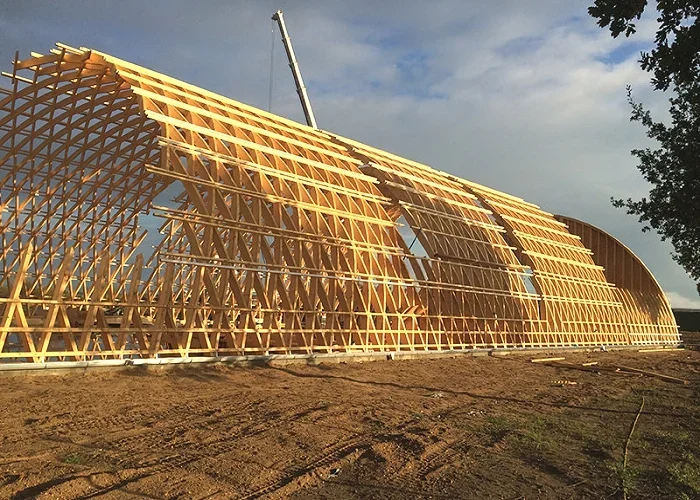

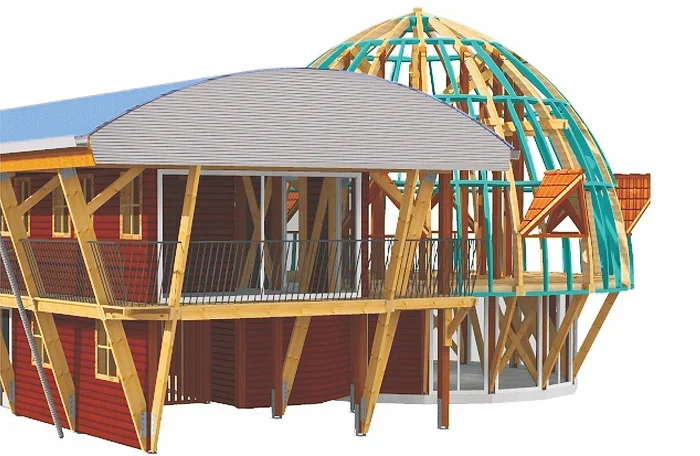

ps: exemples de mazzarella en bois
