Plaque avec sculpture hyperbolique avec éléments de coquille

[AmrGmar]

Bonjour à tous.
Je dois vérifier la valeur du kt, pour une plaque avec deux sculptures hyperboliques utilisant des éléments de coquille. est appliqué un moment dans la direction y, compte tenu du plan xy que de la plaque. utiliser apsys apdl.

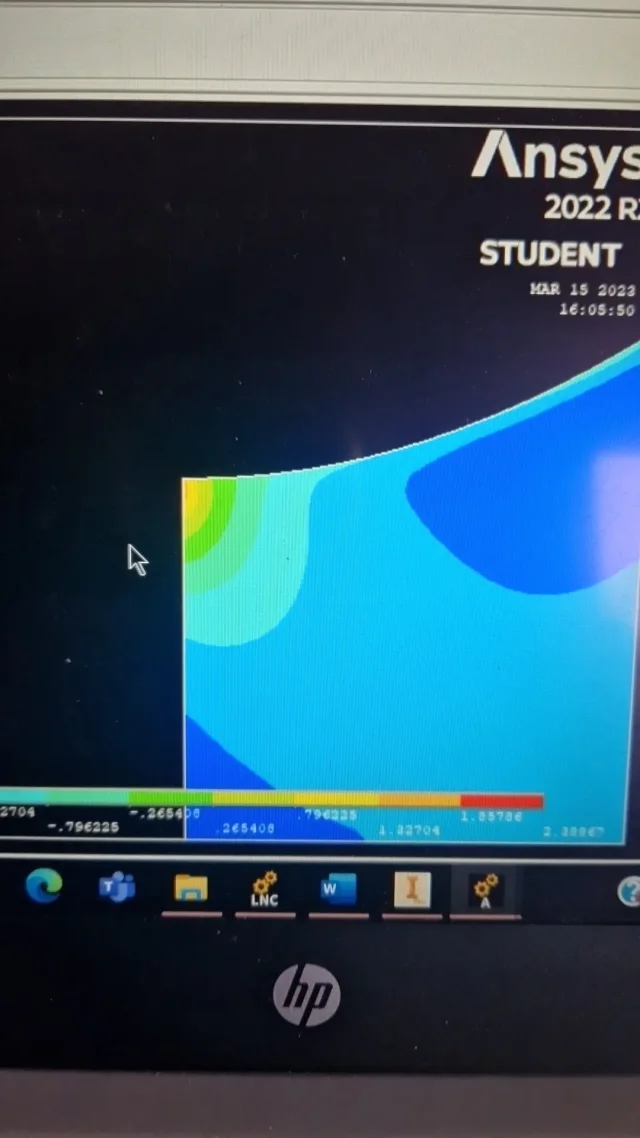

Le résultat de la tension dans les nœuds est un peu étrange. fournit dans la liste deux fois chaque noeud auquel la même valeur de tension est associée, une fois positive et un négatif. ce qui fait la légende de contour des tensions symétriques.
e valeur minimale -2,39 et valeur maximale 2,39 mais il n'y a pas de points qui ont réellement cette valeur de tension positive



[F_Ingrasciotta]

pour entrer un peu plus dans le problème serait de comprendre comment vous avez façonné l'audition.

de l'extrait d'image que vous avez téléchargé a été inséré au moins 1/2 du modèle, donc:
- Vous avez utilisé des symétries ?
- Comment avez-vous appliqué les charges ?

On peut peut-être t'aider.



[AmrGmar]

Merci pour votre disponibilité. J'ai compris.



[F_Ingrasciotta]

Merci pour votre disponibilité. J'ai compris.

Puisque vous avez résolu, si possible, publiez en détail où le problème était et comment vous avez résolu afin qu'il puisse être utile à ceux qui viendront dans votre problème ou similaire.



[AmrGmar]

pour entrer un peu plus dans le problème serait de comprendre comment vous avez façonné l'audition.

de l'extrait d'image que vous avez téléchargé a été inséré au moins 1/2 du modèle, donc:
- Vous avez utilisé des symétries ?
- Comment avez-vous appliqué les charges ?

On peut peut-être t'aider.

J'ai exploité les symétries, je n'ai formé qu'un quart de la plaque

le problème pour lequel je n'ai pas été trouvé était l'épaisseur de la plaque, j'ai dû faire plusieurs itérations jusqu'à ce que ce fût la valeur maximale de la tension que j'ai trouvé dans le sommet de la sculpture
