Surface de connexion Tangency avec une "regatta" (NX2206)

[alexfunk]

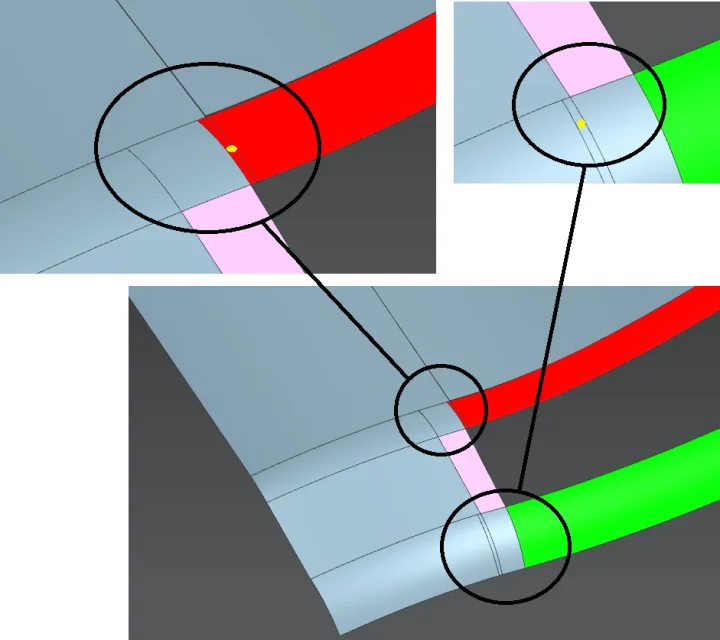

Bonjour, à partir du titre je dois relier 2 surfaces avec un "rigate": du bord de la surface rouge (hors tangence) à la surface verte (qui ne sera pas sur le bord mais à l'intérieur de la surface). le "département" de la superfice doit être tangent à la pourpre merci alessandro



[alexfunk]

Bonjour, je n'ai pas encore installé la version 2206, pourriez-vous poster l'étape ou parasolid pour la version 2007?
Je vous remercie.

Bonjour, à l'intérieur de la fermeture éclair il y a un pas et un iges



[ceschi1959]

Bonjour, à partir du titre je dois relier 2 surfaces avec un "rigate": du bord de la surface rouge (hors tangence) à la surface verte (qui ne sera pas sur le bord mais à l'intérieur de la surface). le "département" de la superfice doit être tangent à la pourpre merci alessandro

Ciao @ alexfunk ,
'surface doublée ou simplement doublée, surface obtenue comme une union de simple infinité de droites, dont chacun est appelé la génération de la ligne . une courbe contenue dans une ligne est appelée le directeur si elle est coupée en un point par chaque générateur'
dans nx est appelé "reconnu" et vous ne pouvez le construire entre deux sections sans imposer aucune contrainte (tangence ou courbure). avec la commande de surface du pont, vous pouvez faire une surface tangente au premier bord et tangente à n'importe quel point de la seconde. voir image. Si vous pouviez être un peu plus clair. .
c.



[alexfunk]

Ciao _J'ai appelé la surface alignée pour indiquer qu'elle devait être "récente"
J'ai essayé d'utiliser la commande "surface de section" mais le résultat pour moi n'est pas acceptable parce que dans la partie finale de la surface rouge il n'y a pas de tangence (photo)
On m'a conseillé d'étirer légèrement la soupe rouge pour que je puisse avoir la tangence jusqu'à la fin. Je vais faire le jour des tests et je vais poster le résultat

merci alessandro



[ceschi1959]

Ciao @ alexfunk Je pense que vous suivez le mauvais chemin. Je ne sais pas quelles contraintes vous avez en faisant cette surface, mais vous ne réussirez jamais si vous ne changez rien. La surface violette n'est pas compatible avec les conditions de tangence et la surface de section ne convient pas pour faire ce dont vous avez besoin. excuser la question: Combien de temps utilisez-vous le logiciel ?
c.



[flaviobrio88]

Pour y aller ?



[alexfunk]

Ciao _J'ai peut-être mal compris ce que je voulais accomplir et je comprends donc votre perplexité.
à l'aide de la commande ci-dessus (extension de la surface) le résultat final est le résultat souhaité (tous parfaitement en tangence)
Le présent règlement est obligatoire dans tous ses éléments et directement applicable dans tout État membre., je voulais aussi regarder votre solution (pour comprendre la commande utilisée) mais l'étape
il s'avère "vide" (aussi avec catia)

merci alessandro



[ceschi1959]

Ciao @ alexfunk Pouvez-vous poster votre solution si vous le pouvez ?



[alexfunk]

Ciao @ alexfunk Pouvez-vous poster votre solution si vous le pouvez ?

Ciao _ Annexe
alessandro



[ceschi1959]

Ciao _J'ai peut-être mal compris ce que je voulais accomplir et je comprends donc votre perplexité.
le résultat final est celui souhaité (tous parfaitement en tangenza)

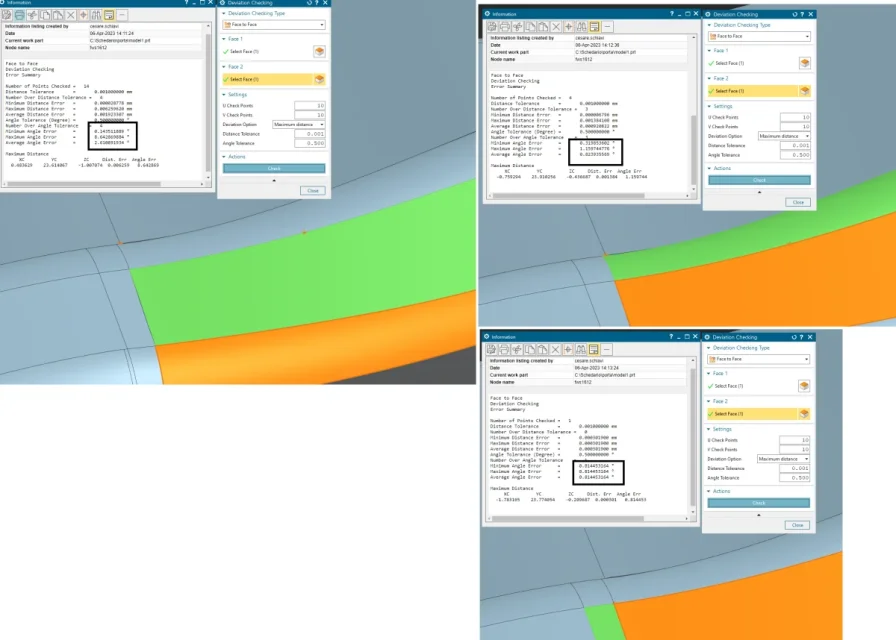

Comme je m'y attendais... Désolé si je suis impie, ça ne ressemble pas à de la tangence.



[alexfunk]

preuve avec questa superfice



[ceschi1959]

Essai avec ce revêtement

Je me sens pire que l'autre.
vous devez changer de stratégie, si vous n'osez pas changer les surfaces de départ (qui ne ca@re) ne sortent pas. Surfaces ouvertes, patch sans but...



[alexfunk]

C'est bon !
