Bonjour tout le monde, j'ouvre cette discussion parce que j'aurais besoin d'une main pour comprendre comment régler correctement les contraintes entre les parties de mon assemblée afin d'atteindre le mouvement désiré.

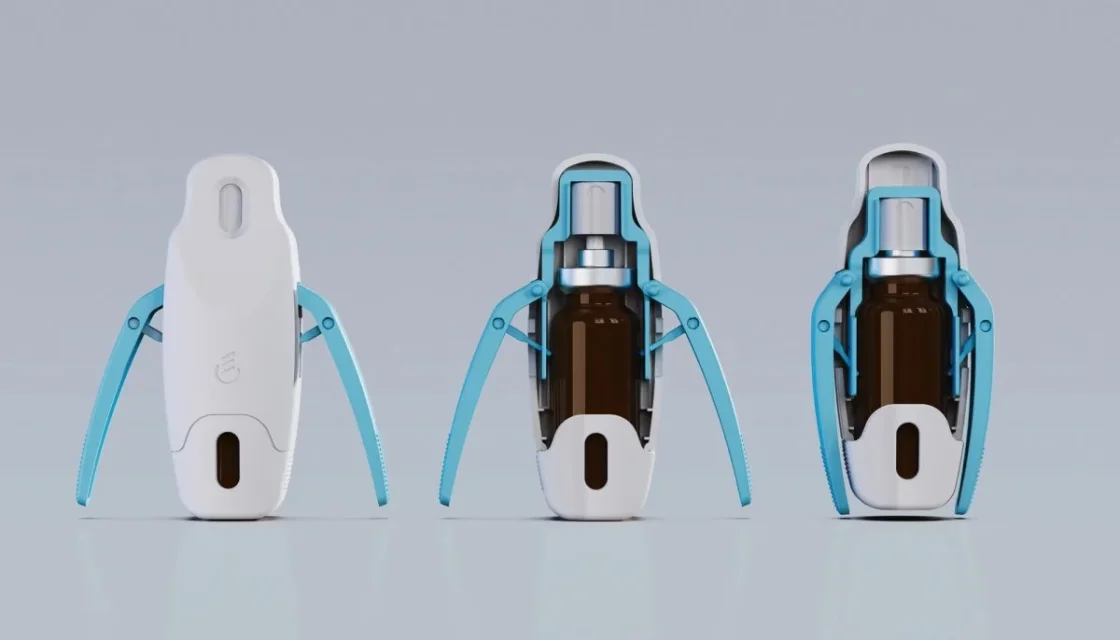

description de l'objet:C'est un dispositif médical qui "splashe" le médicament en abaissant les deux nageoires latérales. Comme vous pouvez le voir de la section, il y a une structure interne à u (couleur bleue) qui monte et descend, appuyant sur la bouteille de pulvérisation contenu le médicament.
les deux ailes ne peuvent que "rotéare" et sont liées au corps principal avec une liaison sphérique. Une fois que les nageoires s'élèvent ou descendent, elles déplacent un piston / connecteur interne qui transfère à son tour le vélo à la structure interne à u.
modélisation:J'ai conçu pour modéliser les pièces individuelles (plus de détails seront ajoutés) selon une image de référence (section originale de l'objet), mais j'ai du mal à les relier correctement.
Pour une raison quelconque je ne peux pas régler la collision entre les parties ni faire descendre la structure centrale à u.

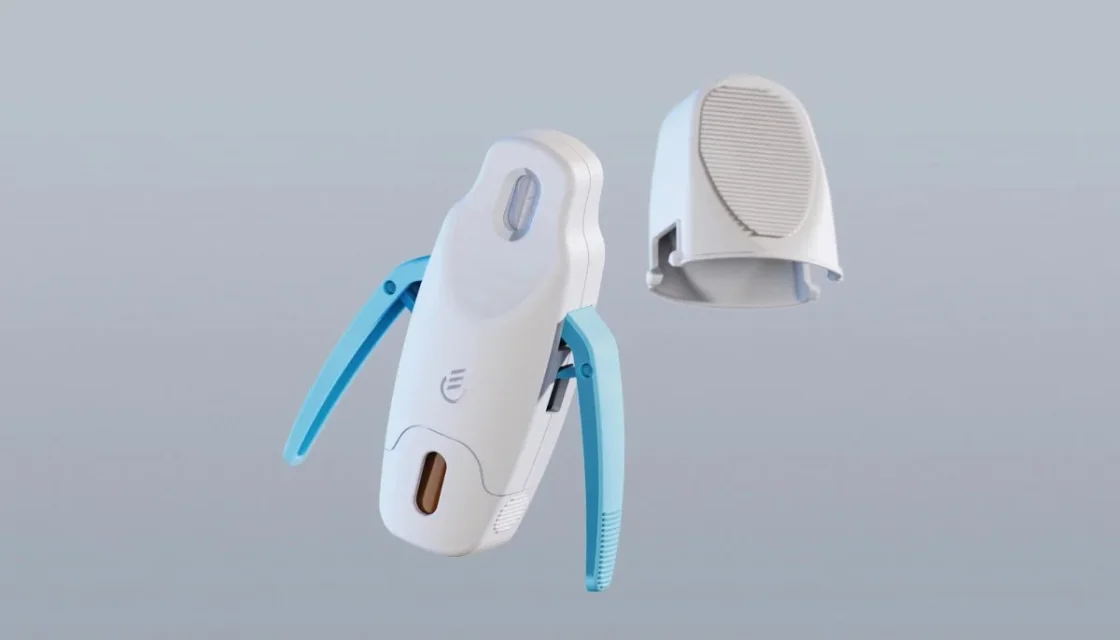

Je pars. Annexe photos de l'objet réel et un fichier zip avec mon assemblage.
Merci à tous d'avance si vous voulez m'aider.
