Extrusion perpendiculaire sur les surfaces ci-dessous

[psx2]

Bonjour tout le monde,
J'ai projeté un rectangle sur différentes surfaces maintenant je voudrais créer une extrusion perpendiculaire au groupe de surface sous-jacent.
Comment je peux faire ça ?

Je vous remercie.



[tester]

hi psx2, pour faire comme vous le dites, il suffit d'aller dans les options, sous "objet"/"superfici", mettre ou supprimer la marque de contrôle pour "créer des extrusions normales à la base planaire" selon ce que vous voulez obtenir,



[psx2]

Merci testeur, vous connaissez l'option, mais elle m'incline la soupe même là où la base se trouve sur une surface plate!
Je vous remercie.



[tester]

Alors je ne comprends pas ce que vous voulez faire, avec cette tique, ou ça vous fait une extrusion normale sur l'avion où vous projetiez l'image filaire, ou normale à l'axe principal actif, si peut-être une photo de ce que vous voulez faire, je peux être plus d'aide. . . .



[psx2]

Créez une ligne horizontale à 45 degrés et connectez-les avec un r10 par exemple, puis créez une étrusion.
maintenant créer par exemple un rectangle et le projeter sur cette surface, puis une partie du rectangle sera projetée sur la surface plane une partie dans le montage et une partie dans la partie à 45o
Maintenant, je voudrais que l'extension du rectangle se produise de façon perpendiculaire à la sup sous-jacente si droite où la sup base est droite et à 45o où la sup base est inclinée.
J'espère avoir mieux expliqué autrement dès que je peux placer une vidéo. merci



[tester]

Je ne comprends probablement pas... fondamentalement vous voulez obtenir un solide extrudé, avec la base "coupée" avec la surface que vous avez créée ? ou, voulez-vous que le solide soit créé par une extrusion qui monte perpendiculairement à la partie à 0° et qu'une partie soit extrudée perpendiculairement à la zone à 45°? dans le 1er cas est une chose logique, dans la 2ème limite vous devez faire 2 extrusions séparées, les rejoindre, puis mettre l'accord sur le bord, mais néanmoins Je ne comprends pas quel sens serait solide de cette forme... Si, comme vous l'avez déjà écrit, mettez une vidéo ou même un croquis fait à la main, cela pourrait être plus explicatif,



[psx2]

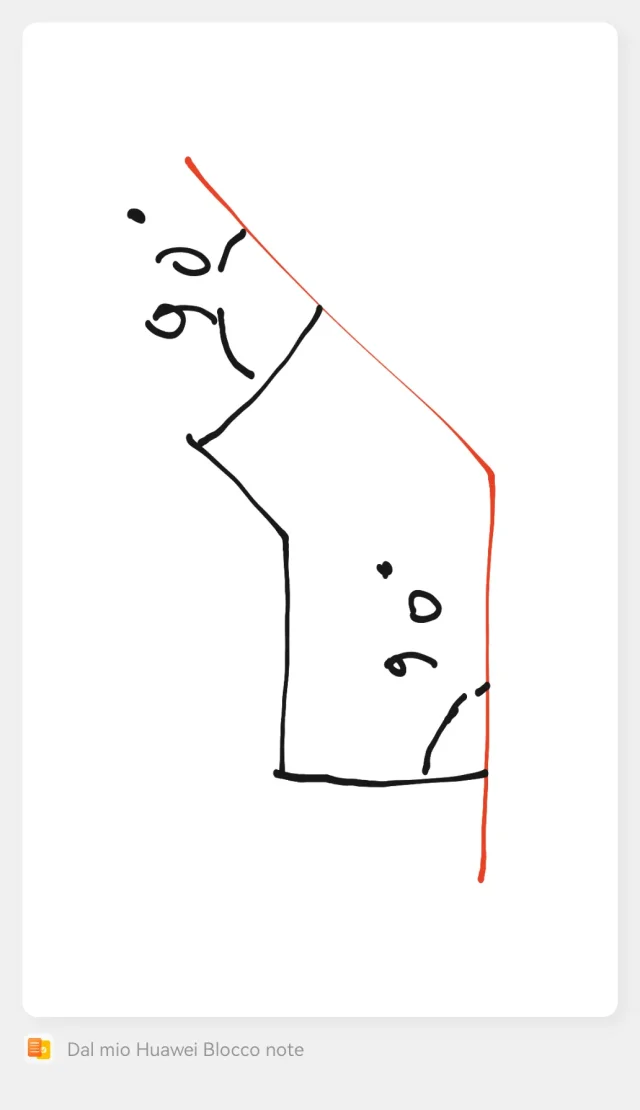

rouge est le sup de base et noir est l'extrusion du rectangle. En théorie, il devrait y avoir un lien entre les deux lignes rouges, mais ça change peu, je pense.
Je vous remercie.



[tester]

Nous commençons par dire que chaque cad est basé sur des règles mathématiques, que vous ne pouvez pas plier à notre volonté, en ce sens que, un profil 2d, que dans votre cas est projeté sur deux plans différents, doit néanmoins se soumettre à ces règles logiques, pour lesquelles une extrusion ne peut être faite perpendiculairement au plan ou perpendiculaire à l'axe actif (x, y ou z), mais pour obtenir ce que votre logique est 1) les surfaces où vous projetez le cadre filaire, ne doivent pas avoir de connexion, mais il doit y avoir le bord, donc, dessiner une ligne sur le bord, afin de diviser le rectangle en 2 rectangles, créer une courbe composée pour les deux, les extruder perpendiculairement à sa surface de départ, les joindre, puis faire l'ajustement; 2) faire une extrusion en utilisant le profil que vous avez conçu, comme si c'était l'axe principal de l'extrusion, (pratiquement extruder le flanc)



[ale47p]

Bonjour tout le monde,
J'ai projeté un rectangle sur différentes surfaces maintenant je voudrais créer une extrusion perpendiculaire au groupe de surface sous-jacent.
Comment je peux faire ça ?

Je vous remercie.

Si vous voulez qu'il soit perpendiculaire sur toutes les surfaces (qui ne sont pas parallèles entre elles), vous devez projeter sur une surface à la fois et extruder une à la fois. le résultat est juste au premier coup, sinon il est tordu dans la plupart des cas. N'oubliez pas de ne pas enlever les dépendances des courbes, sinon il perd la perpendiculaire (j'espère que je comprends bien)
