Protusion de diapositives avec option "échelle" et "winding"

[Albisbaralbi]

Bonjour tout le monde et merci de m'avoir accepté dans le forum,
Je voudrais vous demander de l'aide :

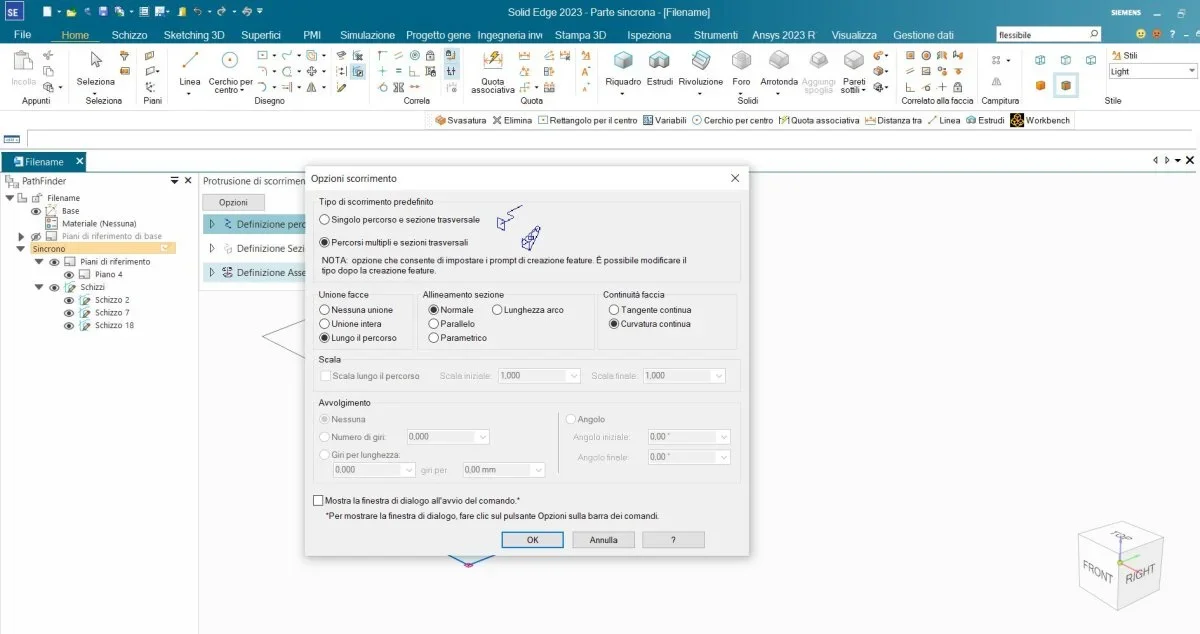

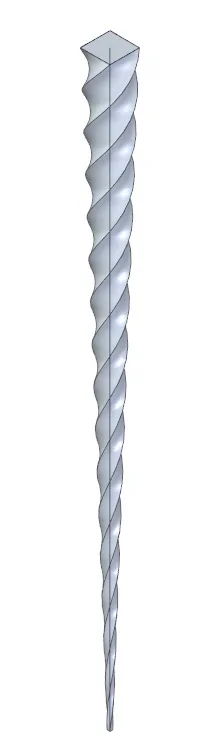

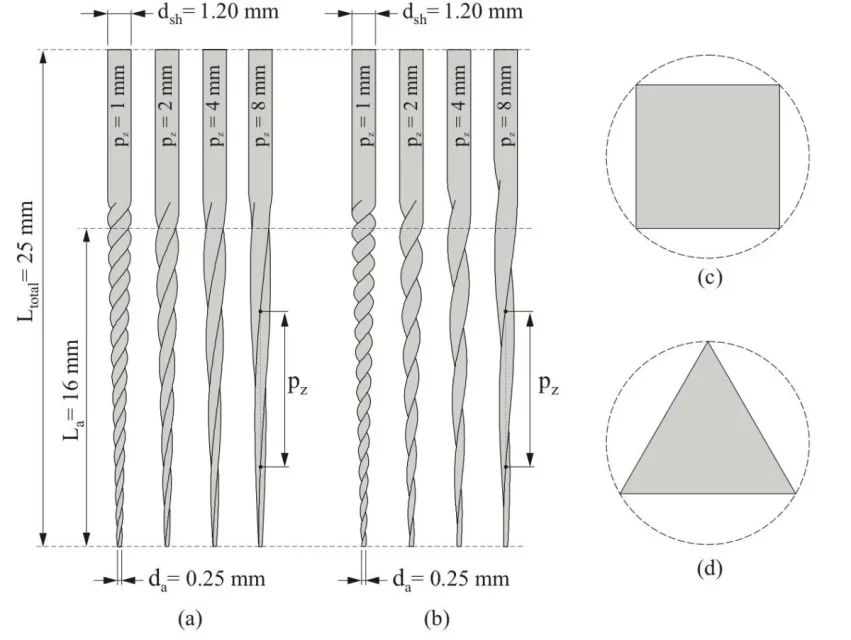

J'essaie de créer une géométrie pour un outil rotatif, type bout d'une perceuse, dans laquelle fondamentalement j'ai une section en forme fixe mais que pendant l'extrusion devrait s'écheller et tourner, comme dans l'image.Pour ce faire, j'ai trouvé la commande de la protusion coulissante, dans laquelle il y a à l'intérieur juste les options qui me servent, c'est-à-dire celles de "échelle" et de "venture". le problème est que ces options ne peuvent pas les utiliser, ils sont comme bloqués.
J'utilise un bord solide avec une licence d'étudiant, ça pourrait être le problème ? Si je ne pouvais pas résoudre cette situation, comment créer cette géométrie sans utiliser cette commande ? J'ai essayé avec la commande "swimming" mais aussi j'ai un problème parce que je dois paramétrer la valeur de l'étape de la révolution depuis, je vais devoir interfacer si avec ansys workbench et faire plus de simulations pour essayer d'optimiser la géométrie.
Avez-vous des conseils ?



[Be_on_edge]

d'abord définir le chemin et la section, puis vous pouvez activer ces options



[Albisbaralbi]

C'était beaucoup plus facile que prévu. et maintenant comment définir ces options de commande comme paramètres ?

Comme mentionné, je dois interfacer si avec ansys workbench pour faire des simulations et essayer d'optimiser la géométrie. Pour ce faire, je dois voir comment certains paramètres, comme l'étape ou la cône, affectent la tendance des efforts et des déformations. Je dois toutefois les imposer comme paramètres déjà en soi.

J'ai déjà essayé de mettre un quota sur les côtés de la section carrée de base, par exemple, mais une fois mis, il n'a pas été possible de le modifier. ou même triviallement sur la longueur totale de l'instrument, il n'est cependant pas alors modifiable une fois donné la commande de la protusion et créé l'objet.

Entre-temps Je vous remercie pour l'aide que vous m'avez déjà apportée. J'étais sûr que c'était une limitation du permis d'étudiant.



[Be_on_edge]

C'était beaucoup plus facile que prévu. et maintenant comment définir ces options de commande comme paramètres ?

Comme mentionné, je dois interfacer si avec ansys workbench pour faire des simulations et essayer d'optimiser la géométrie. Pour ce faire, je dois voir comment certains paramètres, comme l'étape ou la cône, affectent la tendance des efforts et des déformations. Je dois toutefois les imposer comme paramètres déjà en soi.

J'ai déjà essayé de mettre un quota sur les côtés de la section carrée de base, par exemple, mais une fois mis, il n'a pas été possible de le modifier. ou même triviallement sur la longueur totale de l'instrument, il n'est cependant pas alors modifiable une fois donné la commande de la protusion et créé l'objet.

Entre-temps Je vous remercie pour l'aide que vous m'avez déjà apportée. J'étais sûr que c'était une limitation du permis d'étudiant.

vous devez entrer les parts dans les croquis, après quoi ces données seront présentes dans la table variable ainsi que les valeurs utilisées comme paramètres pour la création de la fonctionnalité



[Albisbaralbi]

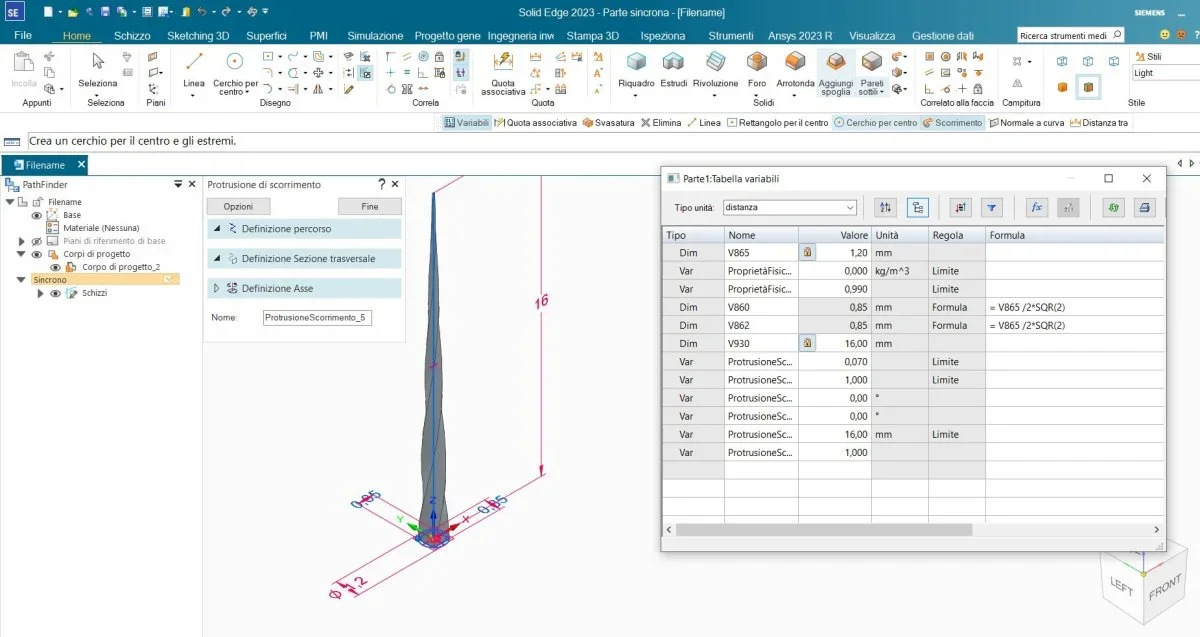

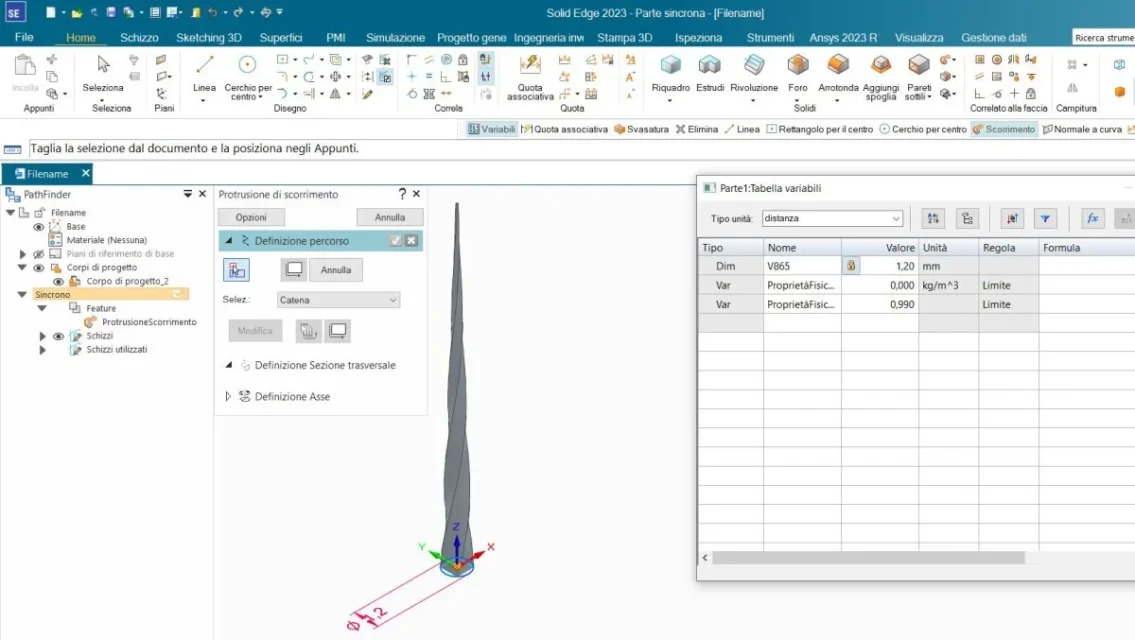

J'ai essayé d'insérer les cotes dans les croquis initiaux et j'ai remarqué que les paramètres apparaissent également dans la table variable pendant que je crée la fonctionnalité. Cependant, dès que je clique sur "fin", toutes les variables disparaissent. Il me reste un croquis de soutien que j'ai utilisé.



[Be_on_edge]

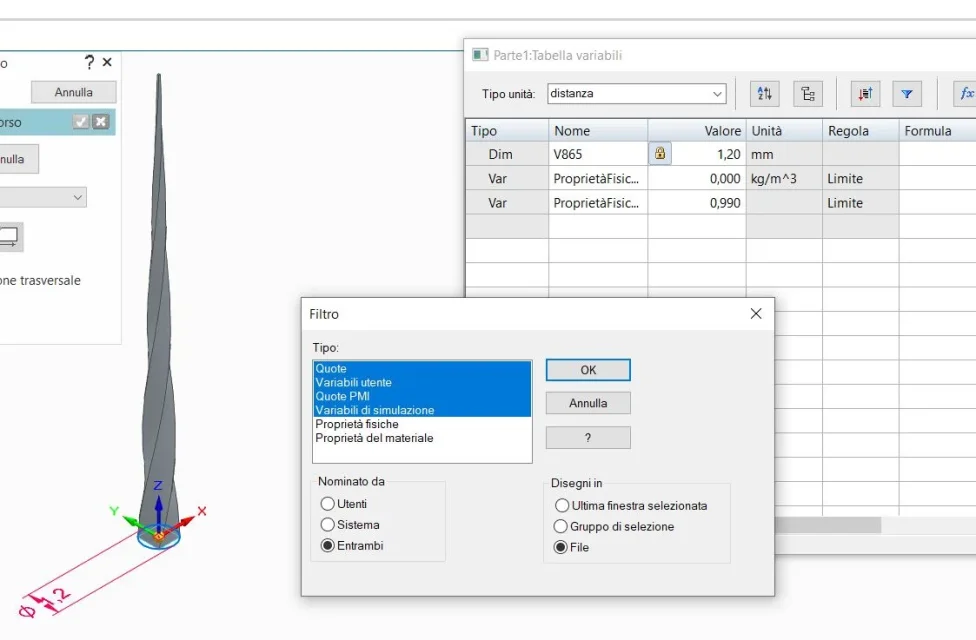

Vous avez probablement foiré dans les filtres de table variables, je pense que vous avez l'option "dernière fenêtre sélectionnée" au lieu des paramètres par défaut



[Albisbaralbi]

Je n'ai pas touché aux filtres. En fait, j'ai vos propres paramètres mais les variables ne les voient pas.



[Be_on_edge]

Je comprends, vous dessinez en mode "crow" où les paramètres ne sont pas sur les fonctionnalités mais sur la géométrie.

vous devez passer au mode "ordered" où vous aurez tous les paramètres toujours disponibles



[Albisbaralbi]

Oui, maintenant j'ai tous les paramètres dans la table variable. Merci beaucoup pour votre aide.
