Voie de conduite

[reb_bl]

Salut, je n'utilise pas nx ou du moins pas encore, mais je vais obtenir quelques conceptions nx: en notre compagnie, quand nous faisons un tube de cuivre plié, nous mettons généralement aussi les coordonnées du chemin de pipe à la table.
avec le bord solide (logiciel que nous utilisons actuellement) est une chose très simple, est-il également possible avec nx?



[ceschi1959]

Salut, je n'utilise pas nx ou du moins pas encore, mais je vais obtenir quelques conceptions nx: en notre compagnie, quand nous faisons un tube de cuivre plié, nous mettons généralement aussi les coordonnées du chemin de pipe à la table.
avec le bord solide (logiciel que nous utilisons actuellement) est une chose très simple, est-il également possible avec nx?

Salut, je ne sais pas si tu vas utiliser nx ou si tu as des formats parasolides. J'utilise aussi nx mais je n'ai jamais fabriqué de tubes et je vous demande donc de citer un tube ? Pouvez-vous poster un exemple ?



[reb_bl]

J'essaie de m'expliquer mieux : une consociata a nx et je tournerai des tuyaux en cuivre. D'habitude nous dans les tubes 2d nous mettons les données de la trajectoire du tuyau.Est-il possible d'avoir une telle sortie en nx ?



[ceschi1959]

J'essaie de m'expliquer mieux : une consociata a nx et je tournerai des tuyaux en cuivre. D'habitude nous dans les tubes 2d nous mettons les données de la trajectoire du tuyau.Voir la pièce jointe 68591Est-il possible d'avoir une telle sortie en nx ?

Je n'ai jamais utilisé le module de routage nx, donc je ne peux pas vous donner de réponse.
Mais votre partenaire vous donnera quoi en nx ? le modèle .prt et la rédaction, le parasolide ? Qu'avez-vous à faire ensuite ?



[reb_bl]

Il me donnera un format neutre, pas probablement, et un dwg, mais si vous ne savez pas la possibilité d'avoir cette sortie, je vais devoir la redessiner pour l'obtenir... s'il était possible d'éviter de gagner beaucoup de temps



[reb_bl]

J'exhume ce post parce qu'il est toujours pertinent, si vous ne pensez pas aussi diviser.

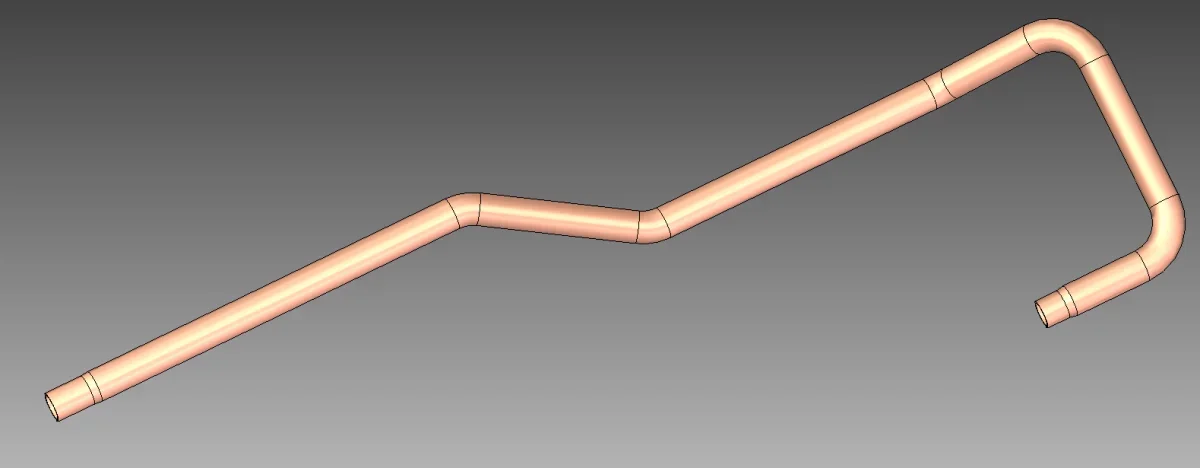

dans la création d'un tuyau avec le chemin, vous pouvez créer le râteau et l'élargissement sans faire d'autres fonctionnalités comme des révolutions ou similaires mais garder tout dans le tube de fonctionnalité?



[ceschi1959]

Ciao @reb_bl ,

Comme quelque chose de così ?



[reb_bl]

Non, beaucoup plus banal.
Je ne veux pas comparer "des dirigeants" avec le bord solide est dans la commande de tube où vous pouvez travailler les extrémités. Je voulais voir si c'était possible avec Nx.



[ceschi1959]

Non, beaucoup plus banal.
Je ne veux pas comparer "des dirigeants" avec le bord solide est dans la commande de tube où vous pouvez travailler les extrémités. Je voulais voir si c'était possible avec Nx.

Voir la pièce jointe 69223

que je sais n'est pas possible.



[reb_bl]

Donc vous devez faire une fonctionnalité supplémentaire à la fin?



[The_Matrix]

Donc vous devez faire une fonctionnalité supplémentaire à la fin?

La fonction de modélisation standard "tube" ne fait que le tube (spine + diamètre extérieur + diamètre intérieur).
cette sophistication vous devez l'ajouter (je pense que ce n'est pas un bon travail: 2 excisions, ou diviser le visage + offset)

Je ne suis pas expert en routage mécanique, donc je ne peux pas vous le dire.
