Dôme elliptique

[luam]

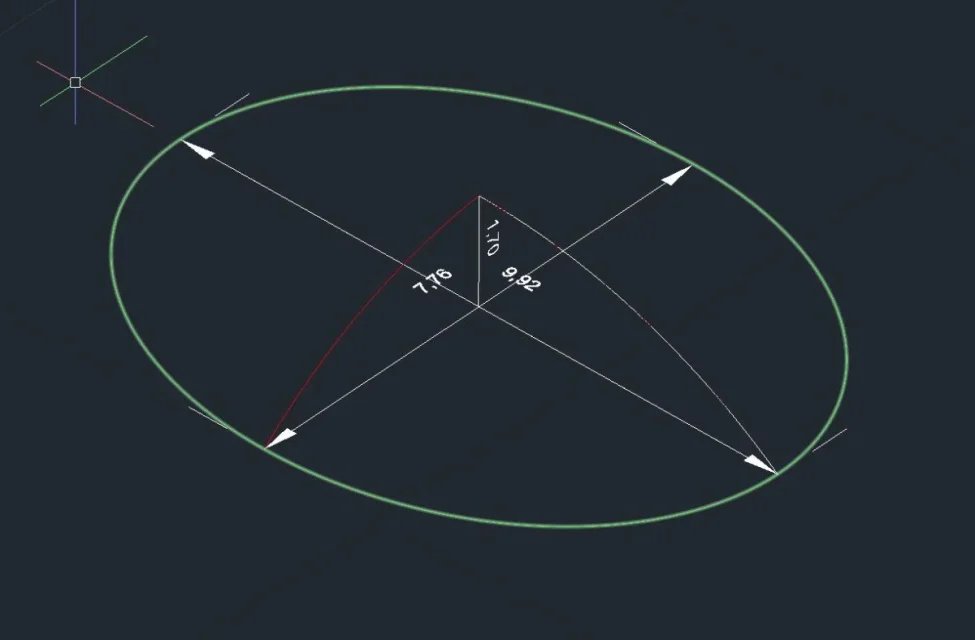

Je devrais comprendre comment faire un dôme elliptique avec la taille de l'image. Je vous remercie.



[Tristan]

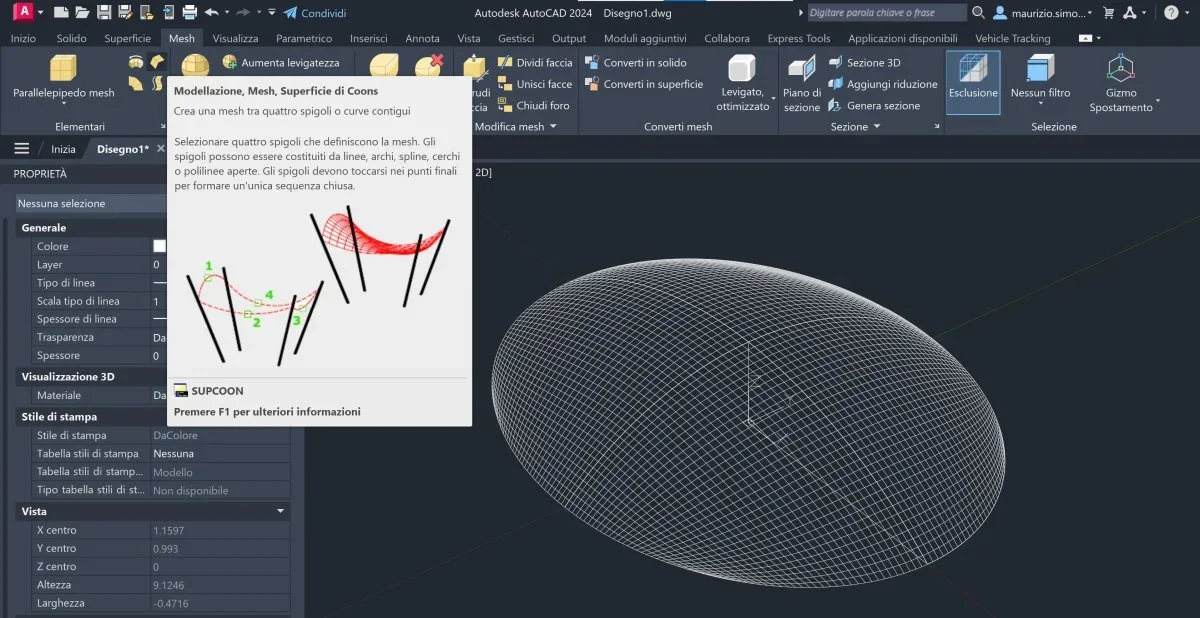

en le divisant en 4 pointes et en utilisant une maille de coons vous le faites en quelques minutes. dépend de ce que vous devez faire après...



[luam]

en le divisant en 4 pointes et en utilisant une maille de coons vous le faites en quelques minutes. dépend de ce que vous devez faire après...
Voir la pièce jointe 68635

Merci d'essayer, je dois représenter un dôme d'une église. avec ce commandement, puis-je extruder plus tard pour me rendre épaisse ?



[Tristan]

vous devez d'abord transformer le maillage en surface (commande surface) et quel point, commande col épaississant (épaississant en italien) vous pouvez obtenir le solide



[luam]

vous devez d'abord transformer le maillage en surface (commande surface) et quel point, commande col épaississant (épaississant en italien) vous pouvez obtenir le solide

Je vous remercie.



[luam]

en le divisant en 4 pointes et en utilisant une maille de coons vous le faites en quelques minutes. dépend de ce que vous devez faire après...
Voir la pièce jointe 68635

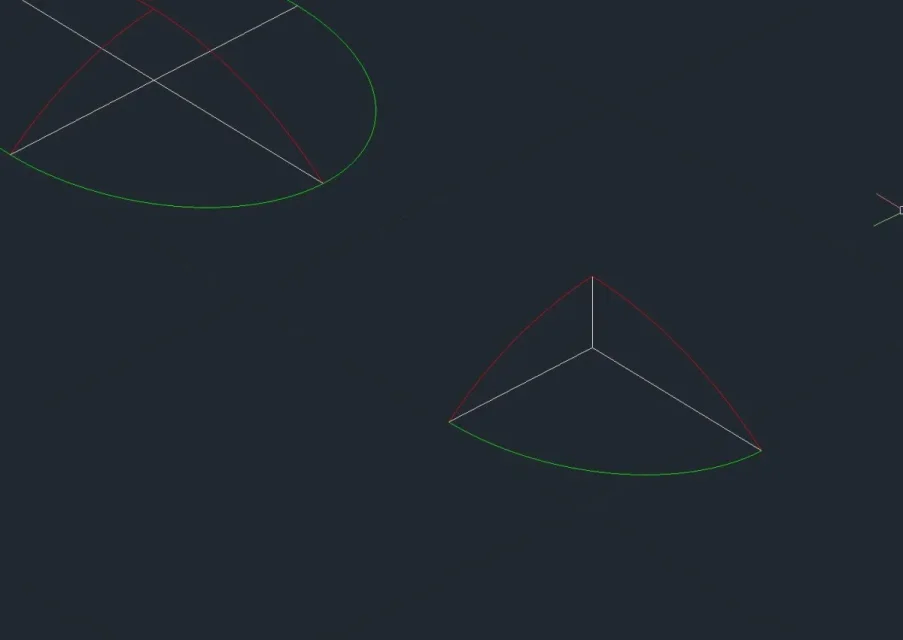

J'ai fait le simple pic juste qu'en faisant la commande ne crée pas la surface, sur quoi peut-il dépendre ? parce que la commande fournit 4 côtés dans ce cas j'ai trois, en fait pour créer les stylos dôme je n'ai eu aucun problème avec cette commande. Je veux savoir où je me trompe.



[Tristan]

diviser l'arc d'ellipse en 2



[GP.]

Je voudrais :
loft
sélectionner dans l'ordre les quatre arcs de la courbure (rouge)
envoi
option "guides"
sélectionner l'ellipse de base
envoi



[Tristan]

Je voudrais :
loft
sélectionner dans l'ordre les quatre arcs de la courbure (rouge)
envoi
option "guides"
sélectionner l'ellipse de base
envoi

Avant d'aller au mesh, j'ai essayé cette route, mais en 2023 et 2024, je me suis trompé.



[luam]

vous devez d'abord transformer le maillage en surface (commande surface) et quel point, commande col épaississant (épaississant en italien) vous pouvez obtenir le solide

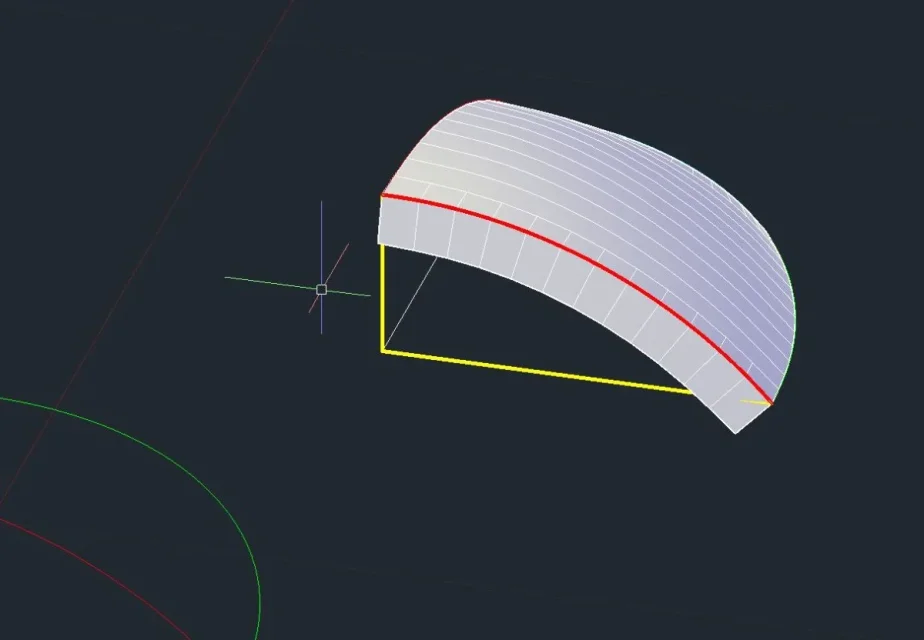

donner de l'épaisseur à la surface me donne le problème qui n'extrude en dessous, tandis que j'ai besoin qu'il soit au sommet de l'épaisseur. J'ai également essayé de déplacer l'origine des axes, mais du même problème. Comment pourrais-je résoudre ça ?



[GP.]

Avant d'aller au mesh, j'ai essayé cette route, mais en 2023 et 2024, je me suis trompé.

ils auront changé quelque chose, sur 2017 ça marche.



[luam]

Je voudrais :
loft
sélectionner dans l'ordre les quatre arcs de la courbure (rouge)
envoi
option "guides"
sélectionner l'ellipse de base
envoi

Je viens d'essayer, mais par erreur aussi sur autocad 22

ils auront changé quelque chose, sur 2017 ça marche.



[luam]

Je vous remercie.J'ai téléchargé 2017, importé le fichier sur 22. J'avais enfin besoin des deux explications pour le composer dans son ensemble. parce que j'avais aussi besoin de démonter une pièce plus petite pour des analyses statiques ultérieures et pour obtenir les marqueurs de dôme que j'ai résolus grâce au premier conseil.



[GP.]

donner de l'épaisseur à la surface me donne le problème qui n'extrude en dessous, tandis que j'ai besoin qu'il soit au sommet de l'épaisseur. J'ai également essayé de déplacer l'origine des axes, mais du même problème. Comment pourrais-je résoudre ça ?

définir une valeur négative.

Avant d'aller au mesh, j'ai essayé cette route, mais en 2023 et 2024, je me suis trompé.

Je viens d'essayer, mais par erreur aussi sur autocad 22

étrange, cependant, que la procédure ne fonctionne pas sur les dernières versions. . . .



[Tristan]

étrange, cependant, que la procédure ne fonctionne pas sur les dernières versions. . . .

Je confirme que quelque chose a touché (en pire bien sûr). fichiers que j'ai utilisés pour mes cours qui ont toujours fonctionné, maintenant je ne peux plus les utiliser parce que, si c'est bon, ils produisent des modèles inexacts, mais, si c'est mauvais, les commandes ne fonctionnent plus et à l'invite je reçois toujours ces foutues erreurs
