Représentation spéciale N°5

[andream12]

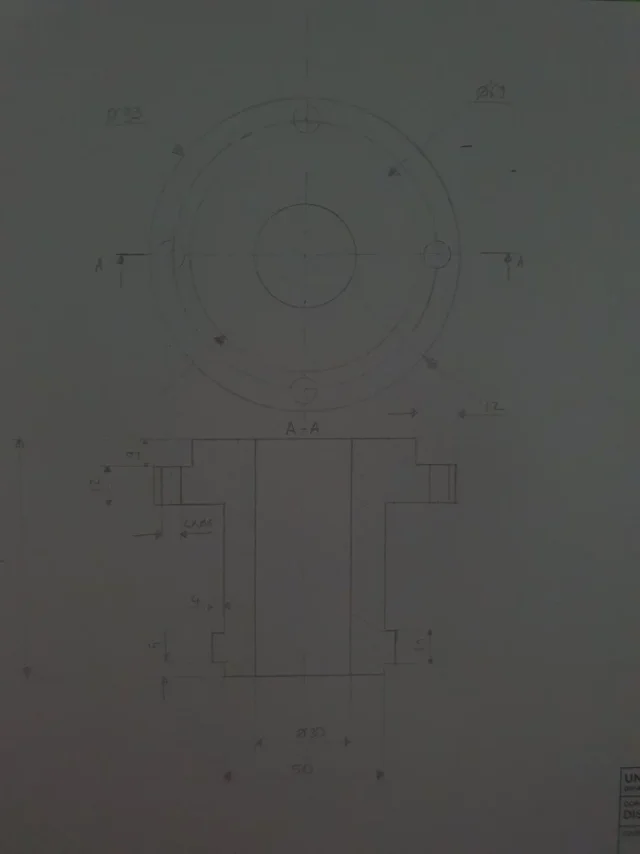

Bonsoir, je suis étudiant en génie. Puis-je vous demander un avis sur le design que j'ai fait ? J'ai dû extraire le n°5 particulier (arrière-plan).
Merci beaucoup d'avance pour la disponibilité.



[MassiVonWeizen]

C'est mal. voir les suggestions qui vous ont été données les autres fois



[andream12]

Merci beaucoup pour la réponse. Dois-je revoir la géométrie?



[MassiVonWeizen]

"Vous devriez imprimer l'image de l'exercice, mettre en évidence les contours du composant"



[MassiVonWeizen]

Merci beaucoup pour la réponse. Dois-je revoir la géométrie?

vous pouvez voir à l'œil immédiatement: vous avez fait un trou droit alors que l'image n'est pas



[luca234]

Je renvoie la conception avec la correction en espérant qu'elle est bien faite, mais je ne pense pas comme il me semble que la valve colle dans le composant 4. Je ne vois pas le composant 5 bien couvert



[Fabietto]

Bonjour, parce que cette demande a été faite dans la section
"Architecture/ingénierie des étudiants du forum"

alors que l'autre l'a fait
"Étudiants en génie mécanique" ?



[andream12]

Je me corrige immédiatement, je pense avoir mieux compris comment le composant est fait, je me réfère immédiatement



[Fabietto]

Je veux vous aider. .
d'en haut, la partie intérieure du composant 5 est formée par:
- partie filetée
- gorge du filet
- siège pour guide de soupape
- siège de vanne se terminant par un biseau où il ferme la tête de vanne. .



[andream12]

Bonjour, parce que cette demande a été faite dans la section
"Architecture/ingénierie des étudiants du forum"

alors que l'autre l'a fait
"Étudiants en génie mécanique" ?

Je me demande si j'avais tort, honnêtement je n'ai pas remarqué à quel point j'étais nouveau dans le forum, je pensais qu'ils étaient tous les deux bons en tant qu'étudiants.



[MassiVonWeizen]

Je me demande si j'avais tort, honnêtement je n'ai pas remarqué à quel point j'étais nouveau dans le forum, je pensais qu'ils étaient tous les deux bons en tant qu'étudiants.

avait déjà été remarqué

https://www.cad3d.it/forum1/discuss...olare-da-complessivo.63557/page-2#post-501237



[MassiVonWeizen]

Je renvoie la conception avec la correction en espérant qu'elle est bien faite, mais je ne pense pas comme il me semble que la valve colle dans le composant 4. Je ne vois pas le composant 5 bien couvert

le design est très compréhensible, il n'y a rien caché. Imprimez ce satané design et soulignez les contours...



[luca234]

Merci beaucoup pour votre conseil. Envoyer la bonne section



[MassiVonWeizen]

en deux vous ne pouvez pas faire un design décent.



[luca234]

envoyer la bonne section



[luca234]

Bien sûr que j'ai oublié la retenue



[MassiVonWeizen]

Je n'aime pas être pris par mon cul, de sorte que vous allezream12 ou luca 1234 je vous dis qu'un tel design ne devrait pas prendre plus d'un 4.

Bien sûr, vous êtes deux à alterner comme si vous étiez un a été signalé.
Je demande aux autres utilisateurs de peser les réponses jusqu'à ce que la situation soit claire.



[luca234]

Je suis la même personne, j'ai deux comptes donc c'est arrivé, mais j'envoie à nouveau la section en espérant que c'est juste



[luca234]

Je n'aime pas être pris par mon cul, de sorte que vous allezream12 ou luca 1234 je vous dis qu'un tel design ne devrait pas prendre plus d'un 4.

Bien sûr, vous êtes deux à alterner comme si vous étiez un a été signalé.
Je demande aux autres utilisateurs de peser les réponses jusqu'à ce que la situation soit claire.

J'ai déjà clarifié la situation, et je m'excuse pour la déception.



[Tristan]

Je me demande si j'avais tort, honnêtement je n'ai pas remarqué à quel point j'étais nouveau dans le forum, je pensais qu'ils étaient tous les deux bons en tant qu'étudiants.

déplacé sur le forum correct. essayer de faire plus attention
