Procédure correcte pour l'exécution de ce solide 3d

[Albest]

bonjour tout le monde !
j'ai un problème, je ne peux pas rendre ça solide avec l'inventeur 2008. je ne suis pas très durci mais j'ai des problèmes d'accessoires et surtout de méthode: quelle séquence de traitement suivrais-tu?(extrusion, lofts, raccords, etc.? ) albe



[Albest]

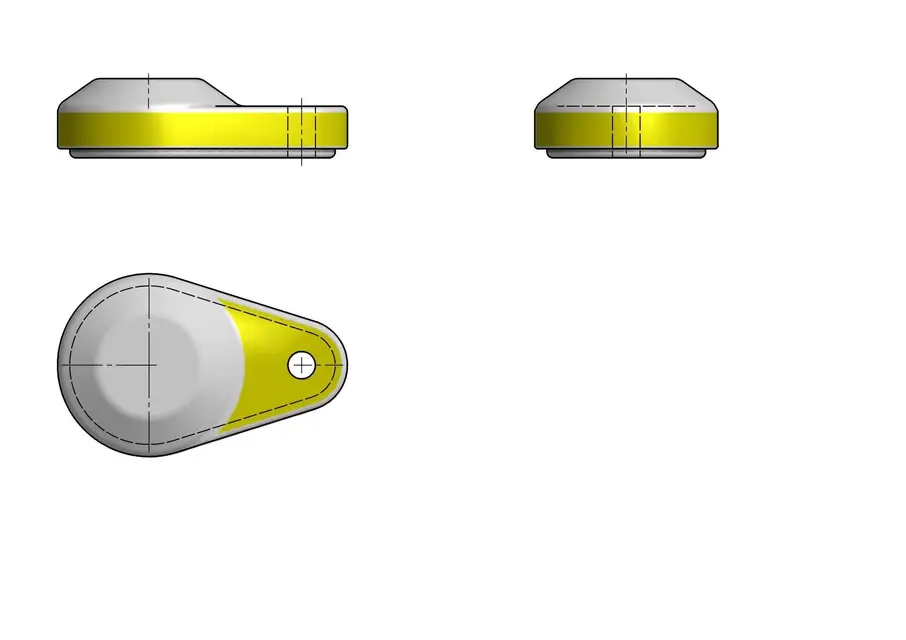

j'oublie toujours d'envoyer le pdf....... : )



[Esselle]

pièces pour es du bas, faire la première extrusion, puis la seconde et se terminer avec un loft, puis courir le trou et laisser les accessoires pour la dernière fois. ce n'est peut-être pas la procédure la plus rapide, mais certainement la plus facile à exécuter.

au revoir !



[Albest]

excusez-moi, mais le loft d'où ?



[Esselle]

pour faire le haut 9. cette partie de la vue solide d'en haut est circulaire?



[Albest]

oui, je comprends, merci encore.



[Esselle]

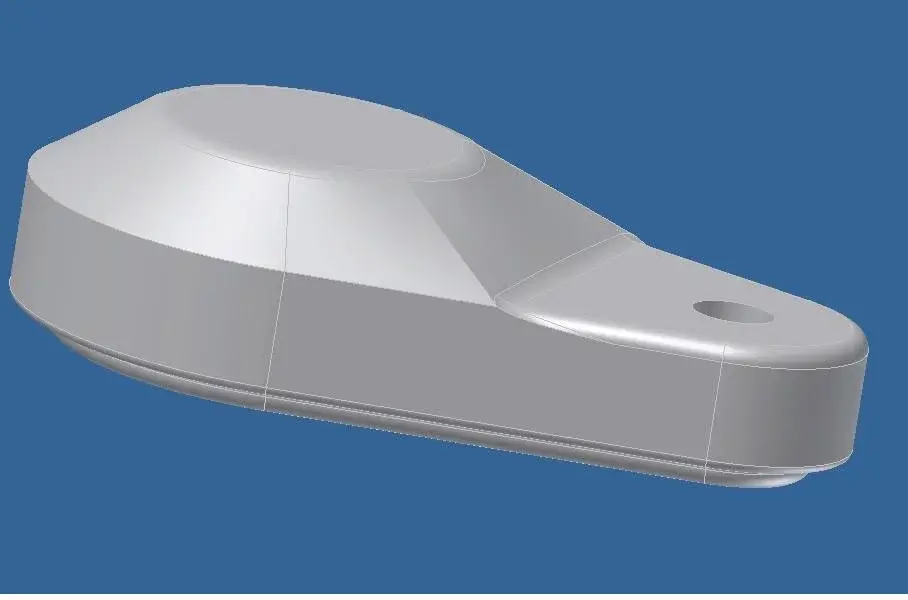

pour moi, c'est un outil fait plus ou moins ainsi.



[frenk]

Cordialement.



[lollo3d]

je dessinais une révolution de la partie circulaire plus grande, y compris les plans inclinés, puis la partie circulaire plus petite gardant les côtés tangent à la partie précédente, puis l'extrusion inférieure avec un décalage du profil lui-même et enfin les accessoires



[Albest]

c'est bien de te... merci à tous !



[plawer]

sauvez un port béni. . . .
