info sous-marin et anneaux centraux

[SATURNO07]

Je voulais poser deux questions.

1) le calibrage des sous-marins au cône .

2) la bague de centrage comment monter par rapport à la buse froide? En supposant un anneau d100 avec trou central d28, à quelle hauteur dois-je placer la tête de la buse par rapport à l'étage supérieur de l'anneau?



[Fabietto]

Bonjour, quant à vos demandes:

1) voir dans ce site, fabricant de composants de moules, il ya des chevilles pour sous-marins.
vous pouvez ensuite consulter toutes les informations dont vous avez besoin, et si vous vous inscrivez, vous pouvez également télécharger des modèles 3D de ce dont vous avez besoin.

https://ecom.meusburger.com/f/index.asp?id=1343&rnd=61033

2) ci-dessous deux solutions:
a) la plaque contenant la tête de boussole est suffisamment haute -> le compas d'injection à froid est maintenu par l'anneau de centrage, de sorte que l'anneau de centrage passe sur la tête de boussole avec de l'air de 0,1/0,2m m
b)la plaque contenant la tête de boussole n'est pas suffisamment haute -> le compas d'injection à froid est couplé diamétralement à l'anneau central, puis l'anneau central enveloppe la tête de boussole avec de l'air de 0,1/0,2mm.
dans ce cas, le bouchon agit, ainsi que par position, également par le maintien de la boussole.
Ciao



[SATURNO07]

Bonjour, quant à vos demandes:

1) voir dans ce site, fabricant de composants de moules, il ya des chevilles pour sous-marins.
vous pouvez ensuite consulter toutes les informations dont vous avez besoin, et si vous vous inscrivez, vous pouvez également télécharger des modèles 3D de ce dont vous avez besoin.

https://ecom.meusburger.com/f/index.asp?id=1343&rnd=61033

2) ci-dessous deux solutions:

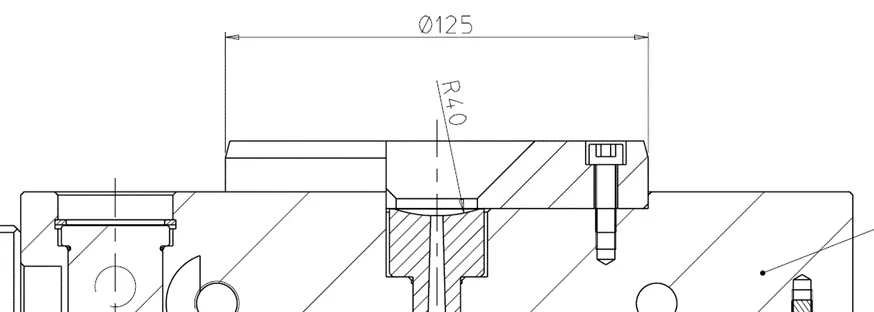

a) la plaque contenant la tête de boussole est suffisamment haute -> le compas d'injection à froid est maintenu par l'anneau de centrage, de sorte que l'anneau de centrage passe sur la tête de boussole avec de l'air de 0,1/0,2m m

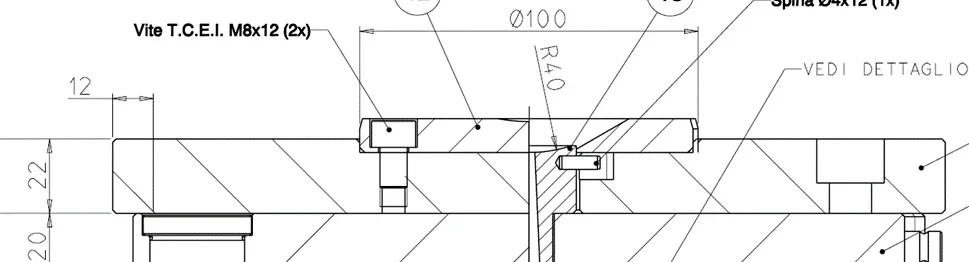

Voir la pièce jointe 69089b)la plaque contenant la tête de boussole n'est pas suffisamment haute -> le compas d'injection à froid est couplé diamétralement à l'anneau central, puis l'anneau central enveloppe la tête de boussole avec de l'air de 0,1/0,2mm.
dans ce cas, le bouchon agit, ainsi que par position, également par le maintien de la boussole.
Voir la pièce jointe 69090Ciao

Merci beaucoup.
