Je voudrais effectuer un fem avec nx nastran de cette hélice sur l'arbre. l'arbre est sur 300 mm tandis que la section hélicoïdale est 50 x 150.
Ma question est sur mesh 3d. si je fais la seule hélice (pour un autre type de calcul) gère très bien : d'abord je fais le 2d sur la section de départ et de fin, puis le 3d extrudé (les éléments peuvent être quad).

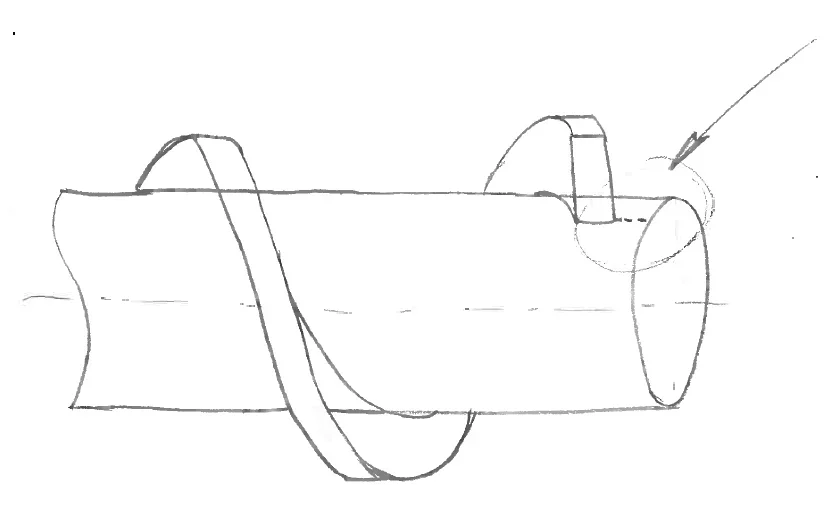

Si au contraire je me consacre à l'axième avec arbre, il se trouve que je ne peux pas faire la maille 2d des deux surfaces latérales de l'hélice et je sors d'une surface (que j'interprète dégénérer, en pratique une ligne) dans la zone surlignée. J'ai représenté la ligne. donc aussi échoue la maille 3d.
Je n'ai aucun lien, mais j'ai aussi essayé avec les accessoires.
Merci à ceux qui peuvent me donner des conseils !
Je voudrais effectuer un fem avec nx nastran de cette hélice sur l'arbre. l'arbre est sur 300 mm tandis que la section hélicoïdale est 50 x 150.
Ma question est sur mesh 3d. si je fais la seule hélice (pour un autre type de calcul) gère très bien : d'abord je fais le 2d sur la section de départ et de fin, puis le 3d extrudé (les éléments peuvent être quad).
Si au contraire je me consacre à l'axième avec arbre, il se trouve que je ne peux pas faire la maille 2d des deux surfaces latérales de l'hélice et je sors d'une surface (que j'interprète dégénérer, en pratique une ligne) dans la zone surlignée. J'ai représenté la ligne. donc aussi échoue la maille 3d.
Je n'ai aucun lien, mais j'ai aussi essayé avec les accessoires.Merci à ceux qui peuvent me donner des conseils !
