Pose de feuilles de cuivre

[eugenio_78]

Bonne journée à tous,
Avoir à faire une pointe pour les feuilles de cuivre Je cherche des informations sur lesquelles est le meilleur angle de coupe pour faire la lame.
Il s'agit de couper petite feuille de cuivre largeur 100 mm épaisseur 0,5 mm.
Je dois faire une pointe comme celle des plaques, avec une lame fixe en bas et une lame mobile en haut.
Merci pour vos suggestions, bonjour.



[meccanicamg]

Le meilleur angle est de couper parallèlement au matériau, c'est-à-dire l'angle 0°.
Habituellement, pour réduire les efforts de coupe, vous utilisez des angles qui ne vont pas au-delà de la 3ème. plus vous augmentez l'angle et plus vous faites la lamia qui est après la lame, c'est celui que vous coupez. plus large et plus le risque de le laisser déformé et la coupe est déchirée.
Personnellement, je ne ferais pas plus que le 1er.



[MassiVonWeizen]

signifie probablement l'angle de bande du couteau



[Marco F inox]

par angle de coupe, l'angle formant les deux lames entre elles dans la phase de coupe.
dans la coupe, avec cisailles, avec ciseaux, avec ciseaux et similaires, il n'existe pas et n'utilise pas l'angle 0°, car le canon unique sur toute la longueur de la coupe, favoriserait l'enlèvement des deux lames avec le matériau de coupe « biaisé », sinon pas coupé.
Cependant, cet angle doit être aussi petit que possible, pour éviter le glissement excessif de la bande coupée, donc pas plus de quelques degrés.
Vous pourriez faire des tests pour le cuivre ou même rendre l'inclinaison supérieure réglable. aussi mécaniquement.
Lorsque vous coupez le matériau avec la machine à poinçonner, pour faire des trous, vous faites le poinçon à tête plate et vous avez un angle de coupe de 0°, mais voici la réaction opposée à n'importe quel point de la coupe.
Cependant aussi sur ces poinçons, si nécessaire, des ajustements de courbe sont pratiqués, pour donner la continuité de coupe au-delà de l'épaisseur de la feuille.

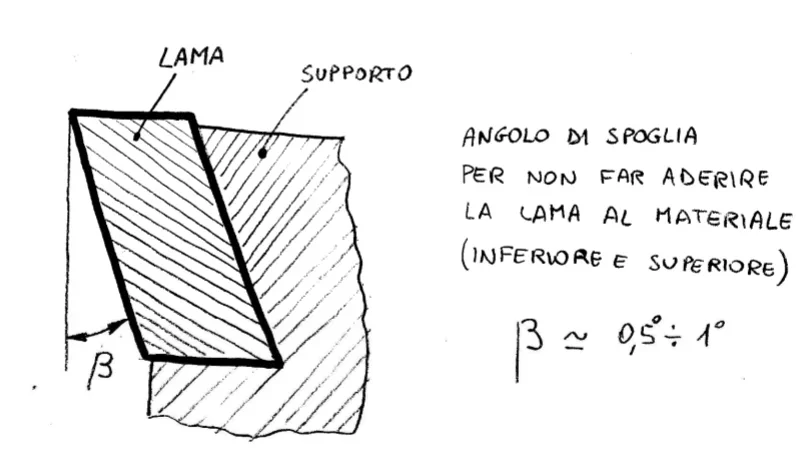

le cuivre tend alors à pétrir les lames, donc à avoir une bonne coupe nette sur l'épaisseur de 0,5 mm, les lames doivent être enregistrées avec l'interespace zéro, c'est-à-dire au contact et avec un angle de bande est inférieur à au moins 1°. Peut-être que c'est ce que tu as demandé, mais savoir quelque chose de plus, ça ne te fera pas de mal.



[meccanicamg]

par angle de coupe, l'angle formant les deux lames entre elles dans la phase de coupe.
dans la coupe, avec cisailles, avec ciseaux, avec ciseaux et similaires, il n'existe pas et n'utilise pas l'angle 0°, car le canon unique sur toute la longueur de la coupe, favoriserait l'enlèvement des deux lames avec le matériau de coupe « biaisé », sinon pas coupé.
Cependant, cet angle doit être aussi petit que possible, pour éviter le glissement excessif de la bande coupée, donc pas plus de quelques degrés.
Vous pourriez faire des tests pour le cuivre ou même rendre l'inclinaison supérieure réglable. aussi mécaniquement.
Lorsque vous coupez le matériau avec la machine à poinçonner, pour faire des trous, vous faites le poinçon à tête plate et vous avez un angle de coupe de 0°, mais voici la réaction opposée à n'importe quel point de la coupe.
Cependant aussi sur ces poinçons, si nécessaire, des ajustements de courbe sont pratiqués, pour donner la continuité de coupe au-delà de l'épaisseur de la feuille.
le cuivre tend alors à pétrir les lames, donc à avoir une bonne coupe nette sur l'épaisseur de 0,5 mm, les lames doivent être enregistrées avec l'interespace zéro, c'est-à-dire au contact et avec un angle de bande est inférieur à au moins 1°. Peut-être que c'est ce que tu as demandé, mais savoir quelque chose de plus, ça ne te fera pas de mal.

Je ne pense pas qu'il ait demandé pour le coin de bande, mais l'angle de coupe principal.
les différents constructeurs ont toutes leurs opinions. il y a des paniers faits avec des plaques ou des tranches de coupe double kinky pour la fine dont l'angle de coupe principal est égal à zéro. Des vitesses basses et des paires élevées avec des moteurs à inertie supplémentaires (habituellement américains).



[meccanicamg]

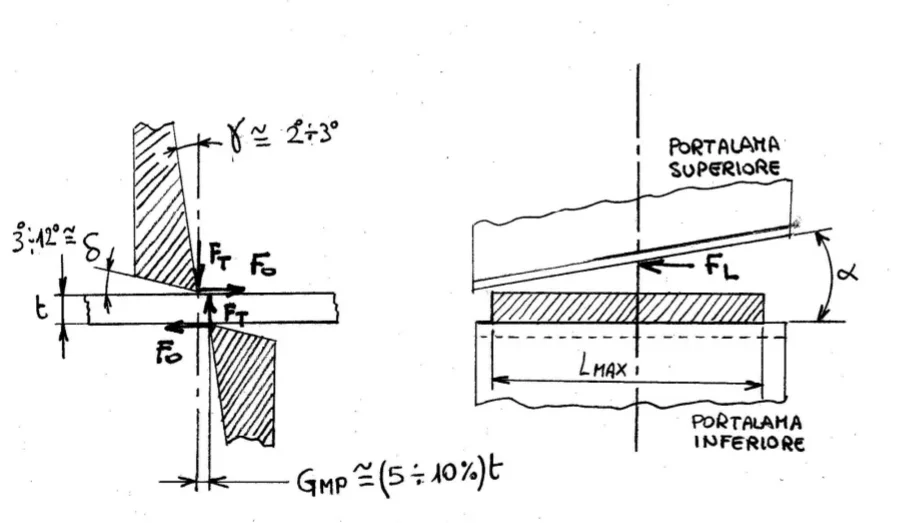

J'aurais personnellement une bonne indication d'être sur 1° concernant la alpha, qui est l'angle de coupe principal.
l'angle de la bande delta, plus haut et moins l'amorce a besoin pendant la coupe.
pour une coupe de précision il est bon qu'il y ait l'amorce. dans l'image ci-dessus il y a les valeurs recommandées que vous trouvez sur les manuels de suivi et de cisaillement.

En réalité, vous pouvez utiliser des lames parfaitement rectangulaires mais avec la lame supérieure inclinée de sorte qu'il n'y a qu'un seul point de contact sans traîner le matériau entre les lames.

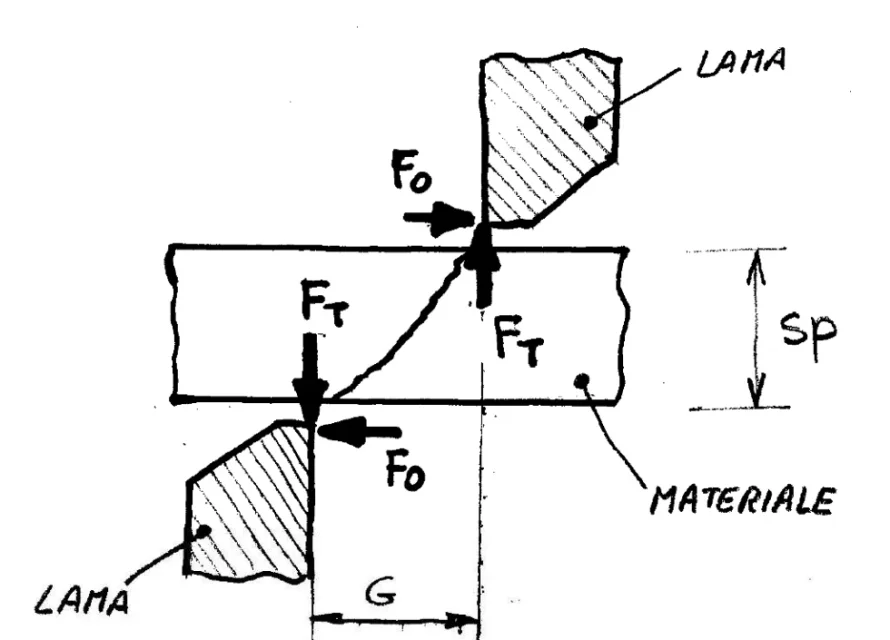

définitivement le jeu gmp lames est bon qu'il est enregistrable parce que vous devrez trouver la valeur optimale pour faire les lames last et couper sans un must.

Le panier commencera-t-il/arrêtera-t-il avec le matériel qui avance en pas ou la bande est-elle continue et vous devez poursuivre?



[Marco F inox]

Je ne suis pas d'accord sur la possibilité de monter la lame supérieure parfaitement rectangulaire, inclinée.
il créerait un angle de bande de coupe négatif, avec la conséquence que la feuille serait d'abord plié vers le bas, puis coupé.
La bande négative peut être utilisée dans le tournage, mais jamais dans le cisaillement traditionnel.
Il est toutefois très utile, sinon nécessaire, d'avoir l'amorce, le plus près possible de la ligne de coupe.



[meccanicamg]

Le fait d'avoir une ou deux lames fabriquées en parallélogramme permet d'avoir deux fils tranchants pour chaque lame et un point de contact point par point sans traîner le matériau pendant la coupe. Cela vous permet d'avoir de très petites baies.en ce qui concerne les matériaux plus fragiles, il est possible de rectiligner les lames, peut-être avec une section rectangulaire. certainement le bava peut être beaucoup plus accentué sur les matières premières pas très. La fracture aura tendance à être un peu inclinée.mitsubishi-hitachi a breveté une coupe du dos qui utilise à la fois linéaire et monté sur les cisailles du tambour. permet d'optimiser les lames de paramètre de jeu qui au début de la coupe se révèle être grand (alors moins d'effort de coupe) et puis diminuer avec l'épaisseur. cette conformation se produit sur les grandes épaisseurs de tôle pour diminuer l'angle de coupe principal et encore obtenir un avantage de réduction de l'effort de coupe. est également apprécié sur le matériau mince.



[meccanicamg]

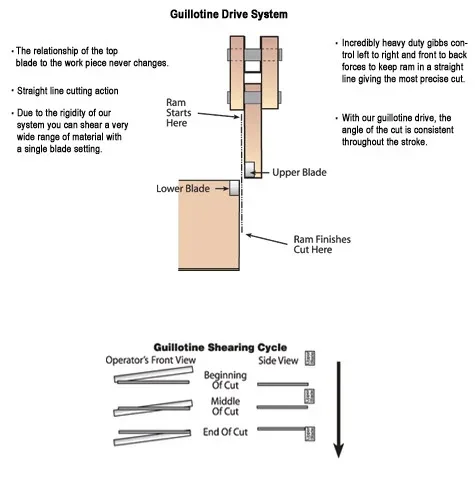

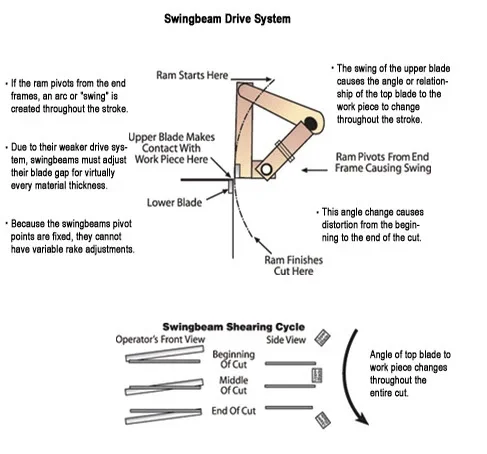

pour apporter quelques différences entre les cisailles montant et descendant directement de la curviligne, voici deux inmages:

clairement que si nous devons faire autant de cycles, nous aurons un avantage sensible avec le système courbé au détriment du bord bien fini.



[Marco F inox]

pour apporter quelques différences entre les cisailles montant et descendant directement de la curviligne, voici deux inmages:Voir la pièce jointe 69356

Voir la pièce jointe 69358clairement que si nous devons faire autant de cycles, nous aurons un avantage sensible avec le système courbé au détriment du bord bien fini.

C'est très intéressant, le péché n'est pas écrit en italien.



[meccanicamg]

C'est très intéressant, le péché n'est pas écrit en italien.

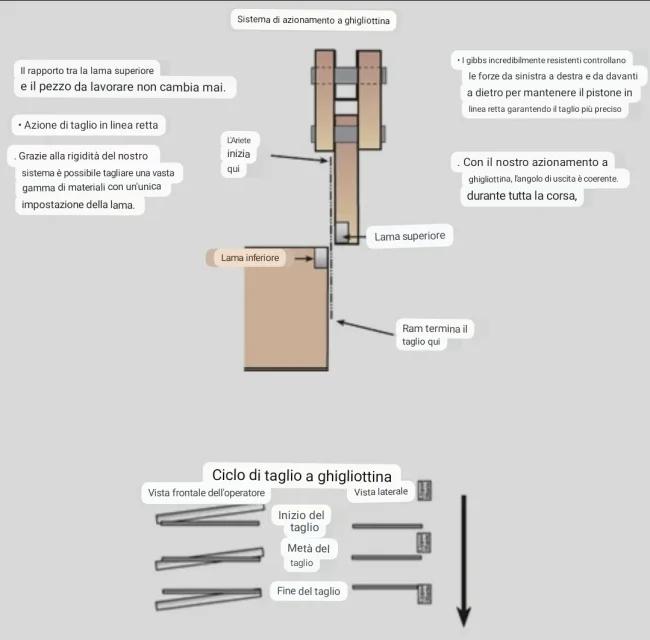

donner les images pour google objectif nous obtenons la traduction:
