Création d'une nouvelle partie miroir

[ABudano]

Bonsoir.

J'ai créé une pièce en utilisant la conception générique de tôle de catia v5, c'est une feuille avec des brides et des trous différents.

C'est le côté droit d'un ensemble, je devrais créer le côté gauche qui est égal au côté droit mais avec les plis du côté opposé.

Y a-t-il un moyen de créer la nouvelle partie, en gardant la connexion avec la première, de sorte que si je change par exemple un trou (positionnement et taille), ce changement se reflétera automatiquement dans la nouvelle partie?

Je vous remercie.
antonio



[dalmott]

si vous faites copie_paste-corps spécial dans le nouveau fichier, vous avez 3 options supplémentaires pour faire reconnaître votre corps comme tôle, et maintenir le lienFaites des preuves et regardez l'arbre.
dans cet exemple le solide du corps. 4 a une autre icône que d'habitude, mais il est mort
le corps 5 a la connexion.
Faites des preuves et voyez maintenant.
mettre l'accent sur la création de trous dans l'environnement de tôle, pas la conception de pièces.



[ABudano]

Merci dalmott, il a travaillé, créé la nouvelle partie, mis les paramètres de tôle, copie de la partie du corps "père", coller spécial dans la nouvelle partie en sélectionnant "en conséquence avec connexion".
Je devais faire la reconnaissance de la plaque en cliquant sur une surface, puis j'ai fait la symétrie.
De cette façon, j'ai la partie fille spéculant sur la partie père, faisant un changement à la partie père, réfléchit automatiquement sur la partie fille.

fantastique



[dalmott]

L'icône solide est-elle comme le corps.5? tester les différents types de liens et voir les différences
s'il n'est pas nécessaire de reconnaître la feuille

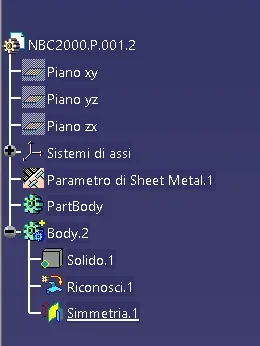

[ABudano]

Oui, l'icône est la même, mais après avoir pénétré dans le corps, si j'essaie de faire la symétrie je donne ce message



[dalmott]

l'icône sous votre corps. 2 n'est pas égal à la mienne, avec le module de feuille vous avez de nouvelles façons de coller avec connexion (essayer la dernière de la première image)



[ABudano]

Les seules options spéciales de colle que j'ai sont celles-ci
