Ce composant peut-il être imprimé?

[ET3D]

Bonjour à tous,

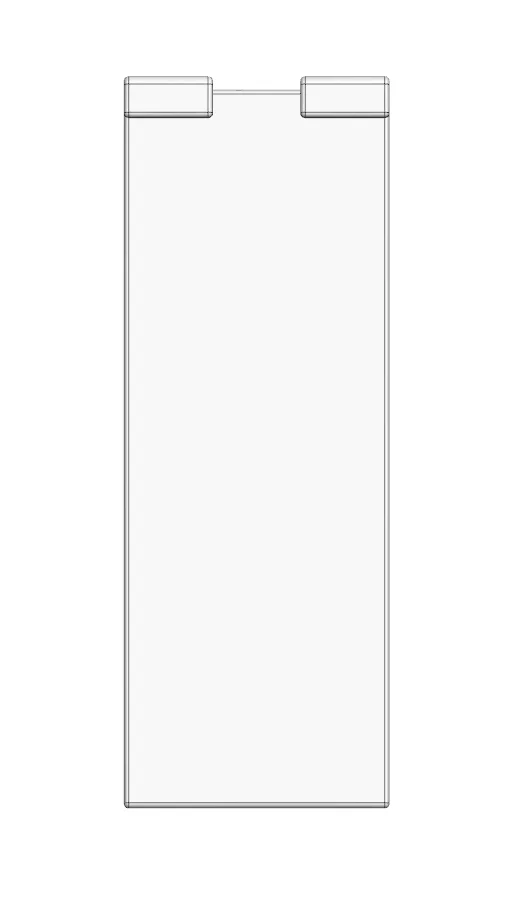

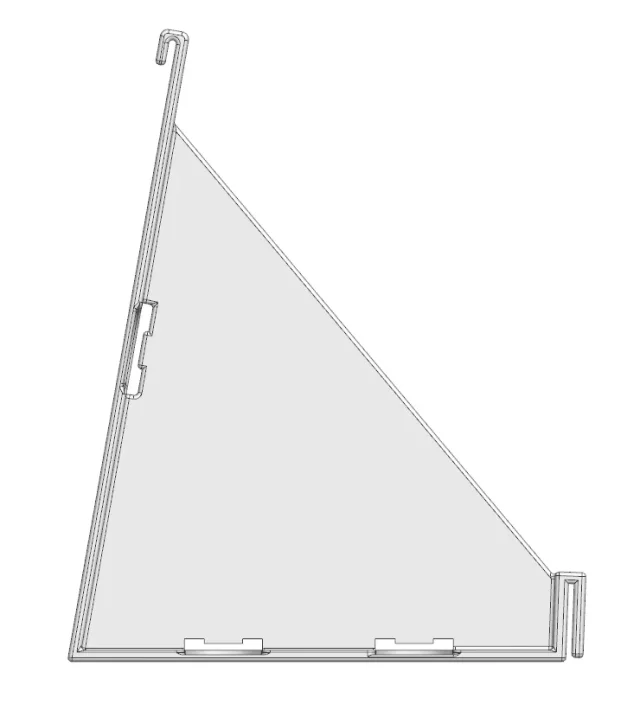

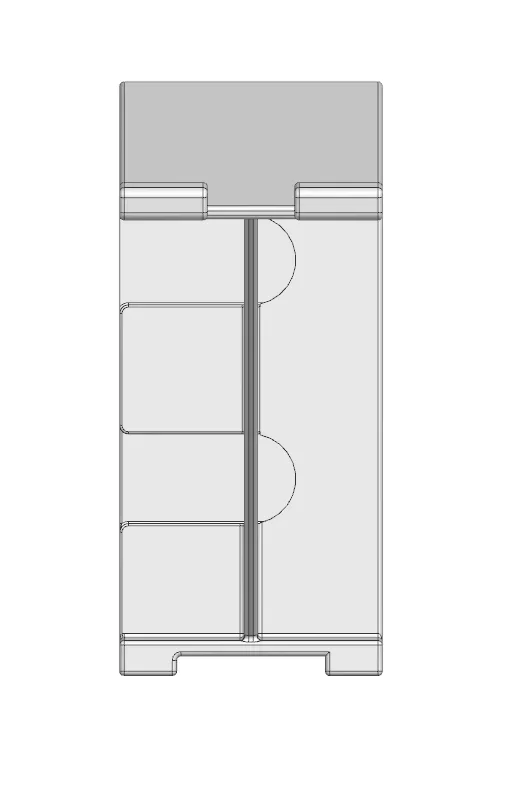

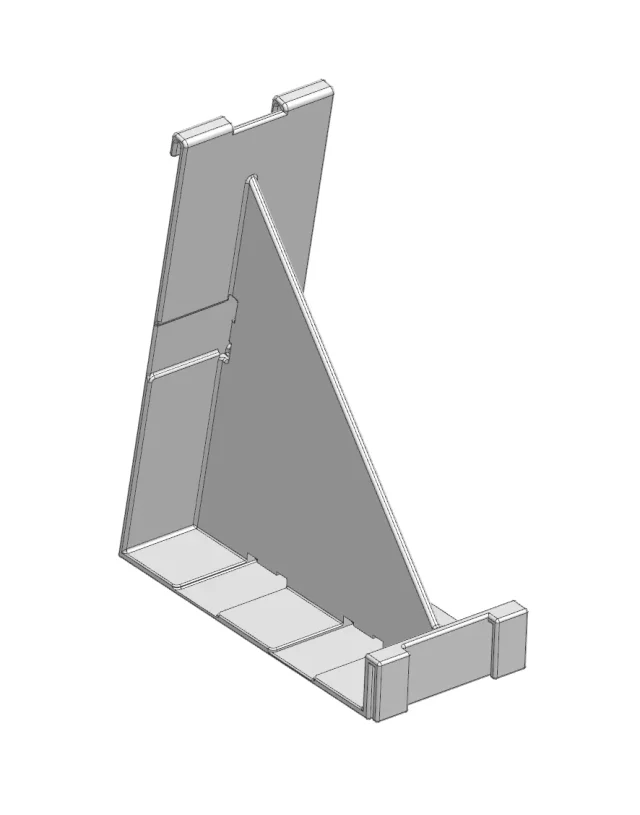

Attaché j'ai mis un composant que je voudrais imprimer par injection, je voudrais comprendre la faisabilité technique réelle, mon idée serait d'avoir un moule simple (ouvert et fermé) sans besoin d'utiliser des mouvements.
Ce serait une ébauche non-définie, l'épaisseur du matériau est de 2,5 mm, peut-on me manquer sur la faisabilité de ce composant?
Merci beaucoup

Bon travail pour tout le monde !



[Vittorio]

si vous formez un pas est mieux
à première vue je le vois dur avec un ouvert et proche, mais avec de petits changements vous pourriez



[TECNOMODEL]

Bonjour à tous,

Attaché j'ai mis un composant que je voudrais imprimer par injection, je voudrais comprendre la faisabilité technique réelle, mon idée serait d'avoir un moule simple (ouvert et fermé) sans besoin d'utiliser des mouvements.
Ce serait une ébauche non-définie, l'épaisseur du matériau est de 2,5 mm, peut-on me manquer sur la faisabilité de ce composant?
Merci beaucoup

Bon travail pour tout le monde !

sans mouvements avec ces ouvertures n'est pas une chose si évidente, mais sans avoir la main ferme il est difficile de donner une opinion.



[ET3D]

Bonjour victorieux !

Merci beaucoup pour votre réponse dans l'intervalle, voulant que je puisse attacher la marche, mais étant une bonne ébauche pour comprendre la faisabilité réelle de moulage, je n'ai pas effectué les différents sformes de rite et le rayon est fait entièrement aléatoire, si vous me dites qu'il peut revenir utile aussi dans ces conditions je l'attache plus que volontairement!

Je vous remercie !

si vous formez un pas est mieux
à première vue je le vois dur avec un ouvert et proche, mais avec de petits changements vous pourriez



[Vittorio]

si vous me dites qu'il peut être utile même dans ces conditions je l'attache plus que volontairement

étape alléga lo



[ET3D]

étape alléga lo

Voilà.
n'ayez pas trop peur que je réalise beaucoup de choses sont aberrantes dans cette pièce ahahahahah
Merci beaucoup de toute façon!



[TECNOMODEL]

Voilà.
n'ayez pas trop peur que je réalise beaucoup de choses sont aberrantes dans cette pièce ahahahahah
Merci beaucoup de toute façon!

Je pense qu'il nous faut des chariots, et nous avons encore besoin de géométrie.
la nerva ne peut pas avoir la même épaisseur de la pièce, sinon elle crée une retraite évidente sur le visage opposé.
penser à ouvrir le moule axialement avec les ouvertures nécessiterait des réformes importantes, peut-être même une troisième plaque pour être sûr d'extraire la pièce en fixe.
les rayons sur les ouvertures compliquent pas peu en forçant à diviser l'âme et en créant des points de gag possibles. beaucoup dépend également de la précision et de l'esthétique requises que vous souhaitez atteindre.
ceci d'un premier examen très rapide.



[Vittorio]

à l'exception de la transformation et d'autres considérations.
sans modifications une ouverture et fermeture n'est pas possible

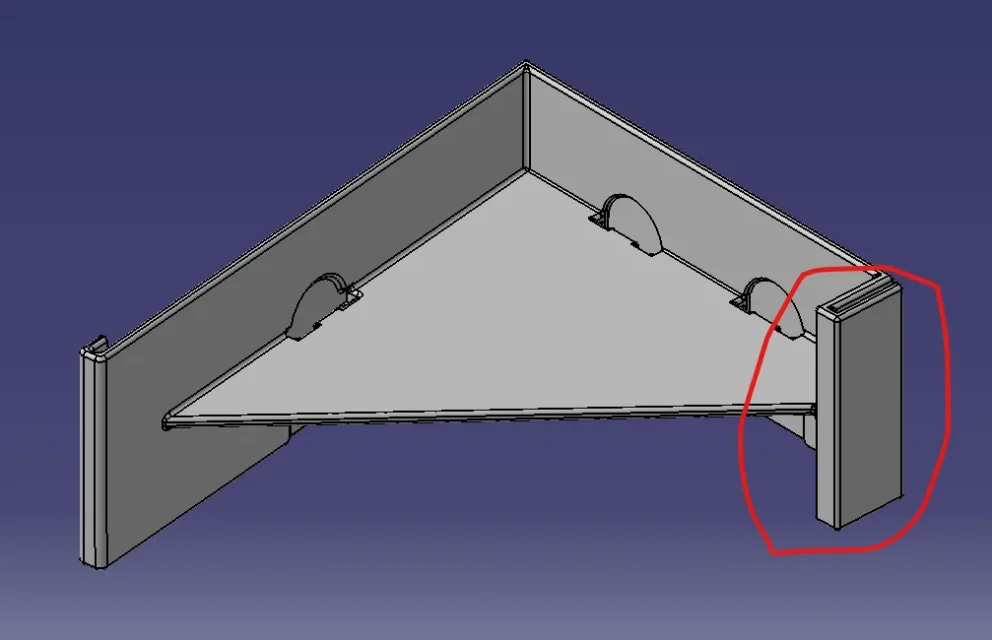

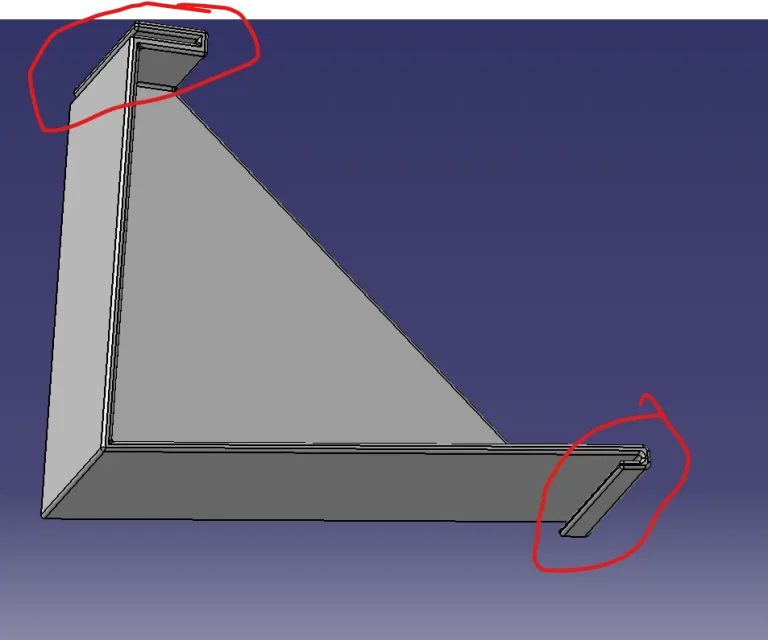

Si vous pouvez faire un changement comme ça.. un ouvert et proche et faisable
puis vous devez faire une analyse sur où l'injecter



[TECNOMODEL]

à part les fissures.
sans modifications une ouverture et fermeture n'est pas possible
Si vous pouvez faire un changement comme ça.. un ouvert et proche et faisable
puis vous devez faire une analyse sur où l'injecterVoir la pièce jointe 69715Voir la pièce jointe 69716

la zone d'ouverture doit cependant être modifiée, ces rayons ne peuvent pas être réalisés, en particulier dans un moule sans chariots.
Cependant, il reste une empreinte de 30 mm de profondeur pour une épaisseur de moins de 3 mm, l'extraction de la pièce fixe peut être problématique.



[Vittorio]

a, tu ne peux pas faire ces rayons, je sais

il a en fait précisé que les rayons étaient aléatoires et je pense aussi à changer. . Je crois
en tout cas autre que le subsquadra résolu avec ma proposition. .
puis il devrait être analysé bien sur les épaisseurs de sforme, etc. etc.



[ET3D]

il a en fait précisé que les rayons étaient aléatoires et je pense aussi à changer. . Je crois
en tout cas autre que le subsquadra résolu avec ma proposition. .
puis il devrait être analysé bien sur les épaisseurs de sforme, etc. etc.

exactement, ils sont mis à la maison les rayons et sont absolument changeants.
la solution que vous me proposez et est absolument viable, je peux faire ce changement en toute sécurité.
Alors bien sûr, je sens aussi le mouleur directement pour lui demander comment il est plus pratique de l'imprimer.
Ce que je voulais savoir, c'était si la pièce était imprimable ou si avec de petits changements elle devenait, donc je dirais que victorieux a résolu tous mes doutes.

Merci beaucoup à tous pour les réponses, vous avez été d'une grande aide pour mieux comprendre ce monde.

Bon travail pour tous !
