Circuit ramifié de la pompe dimensionnelle

[Matricola99]

Bonjour à tous !

Je suis désolé de vous déranger, mais j'ai un doute que je ne peux pas clarifier:
Je voudrais souligner que l'hydraulique n'est pas ma discipline de base, je voudrais comprendre comment dimensionner la pompe qui sert à alimenter ces utilitaires en parallèle dans un circuit fermé et comment dessiner la courbe caractéristique du système (fichier lié).
comme vous le voyez, c'est un circuit de refroidissement qui sert différents utilitaires.
l'approche que j'ai utilisée est de calculer les pertes de charge dans chaque branche et dans chaque conduit avec la portée respective et de résumer les pertes de charge des branches en parallèle, afin de comprendre le conduit ab ho j'ai calculé le pdc avec le débit total, dans le conduit bc le pdc avec le débit qui passe dans cette conduite... Comment concevoir la courbe de l'usine ? ?
Malheureusement, je ne trouve aucun exemple pratique. .
Merci beaucoup.



[TETRASTORE]

J'ai des liens sur le sujet qui, je l'espère, vous seront utiles.
- Oui. circuits et terminaux de systèmes de climatisationle document ci-dessus fait référence aux autres ressources que vous pouvez trouver pour.
- la taille de la pompe pour trouver différents exercices faits.
- Oui. caractéristiques du circuit courbé (pour 5.4.2)



[Matricola99]

Merci beaucoup !
J'essaie de documenter



[DoctorBomber90]

quelques informations:

• Quel fluide passe à l'intérieur du circuit hydraulique ?
• Tu sais combien le flux total est ?
• les lignes vers le droit à ce qu'ils servent?



[Matricola99]

quelques informations:

• Quel fluide passe à l'intérieur du circuit hydraulique ?
• Tu sais combien le flux total est ?
• les lignes vers le droit à ce qu'ils servent?

Je vous réponds ci-dessous.
- le fluide est l'eau de refroidissement tmin 24gradi tmax 30gradi
- le débit produit par la pompe est de 60m3/h
- les lignes les plus droites sont les connexions à un grand circuit équipé de sa propre pompe, mon objectif était de calculer la pression au point de sortie (où la flèche est) pour gagner la pression provenant de l'autre circuit. . . .



[DoctorBomber90]

Alors.
J'essaierais de le faire (pour la première partie).
ne considérant pas les deux branches appartenant au plus grand circuit (les deux lignes à droite pour nous signifier).tous les utilitaires, y compris entre le nœud "b" et la branche supérieure qui se connecte à la ligne provenant du grand circuit "o" en parallèle, l'assimilo/inglobo dans un utilisateur "total" Les et échangeur de chaleur à l'entrée de la pompe rb. les deux absorberont une certaine prévalence deltah.
par conséquent, la puissance hydraulique (échange entre la pompe et le fluide) est donnée par:[math]pot.idraulica=gamma*qtot*deltahtot[/math]gamme=poids spécifique de l'eau que vous pouvez prendre pratiquement constante à 9806/9810 n/m3;
qtot=volta volumetrica du fluide en question qui sera 60 m^3/h(convertito dans m ^ 3 / s sera 0,016667);
delta tout=somme des prévalences entre le point 1 et le point 5.la prévalence totale que j'ai pu estimer, mais pas la longueur de tous les tronçons des tuyaux (intravvedo des diamètres exprimés en pouces et réductions). Les longueurs et le matériau avec lesquels les lignes sont faites ?
Toutefois, la prévalence totale est égale à:[math]h1-h5=(h2-h3)+(h4-h5)[/math] (Rencontrez-moi solo les pertes créées par les deux utilitaires, qui dans hydraulique les appellent concentré de perdite) .
si vous considérez également les pertes dues au passage du fluide le long des canaux/condottes, alors la prévalence totale sera:[math]H1-h5=(h1-h2)(h2-h3)+(h3-h4)+(h4-h5)[/math]n.b.= le prévalence rouge sont celles dues au passage des fluides dans les pipelines (pertes distribuées) tandis que noir sont ceux dus à la résistance que le fluide rencontre en traversant les utilitaires (pertes ciblées).
Après cela, hypothéquer une certaine performance globale de la pompe (habituellement autour de 85-90%) et diviser la puissance hydraulique avec ce paramètre. Ainsi, vous obtenez la puissance absorbée par la pompe dont vous avez besoin pour tout déplacer.



[DoctorBomber90]

Évidemment, vous devez toujours voir que la prévalence dans l'entrée de la pompe "5" est toujours plus grande que la npsh (si cela n'est pas vérifié, la pompe va à la cavitation).
J'essaierai de te répondre demain soir.



[Matricola99]

Alors.
J'essaierais de le faire (pour la première partie).
ne considérant pas les deux branches appartenant au plus grand circuit (les deux lignes à droite pour nous signifier).Voir la pièce jointe 70072tous les utilitaires, y compris entre le nœud "b" et la branche supérieure qui se connecte à la ligne provenant du grand circuit "o" en parallèle, l'assimilo/inglobo dans un utilisateur "total" Les et échangeur de chaleur à l'entrée de la pompe rb. les deux absorberont une certaine prévalence deltah.
par conséquent, la puissance hydraulique (échange entre la pompe et le fluide) est donnée par:[math]pot.idraulica=gamma*qtot*deltahtot[/math]gamme=poids spécifique de l'eau que vous pouvez prendre pratiquement constante à 9806/9810 n/m3;
qtot=volta volumetrica du fluide en question qui sera 60 m^3/h(convertito dans m ^ 3 / s sera 0,016667);
delta tout=somme des prévalences entre le point 1 et le point 5.la prévalence totale que j'ai pu estimer, mais pas la longueur de tous les tronçons des tuyaux (intravvedo des diamètres exprimés en pouces et réductions). Les longueurs et le matériau avec lesquels les lignes sont faites ?
Toutefois, la prévalence totale est égale à:[math]h1-h5=(h2-h3)+(h4-h5)[/math] (Rencontrez-moi solo les pertes créées par les deux utilitaires, qui dans hydraulique les appellent concentré de perdite) .
si vous considérez également les pertes dues au passage du fluide le long des canaux/condottes, alors la prévalence totale sera:[math]H1-h5=(h1-h2)(h2-h3)+(h3-h4)+(h4-h5)[/math]n.b.= le prévalence rouge sont celles dues au passage des fluides dans les pipelines (pertes distribuées) tandis que noir sont ceux dus à la résistance que le fluide rencontre en traversant les utilitaires (pertes ciblées).
Après cela, hypothéquer une certaine performance globale de la pompe (habituellement autour de 85-90%) et diviser la puissance hydraulique avec ce paramètre. Ainsi, vous obtenez la puissance absorbée par la pompe dont vous avez besoin pour tout déplacer.

C'est exactement ce dont j'avais besoin !
Merci beaucoup, vous m'aidez tellement !
Bref, je sais tout sur les tuyaux et j'ai calculé les pertes de charge réparties et concentrées dans toutes les branches. la chose qui me manque est de calculer la prévalence de la pompe (qui est l'élément à dimensionner et à acheter).
la difficulté supplémentaire est que ce circuit va dans un plus grand circuit avec sa pompe et donc je devrais rassembler les deux choses que je ne comprends pas comment faire.



[Matricola99]

pour info, j'attache une image du circuit



[Matricola99]



[DoctorBomber90]

Je me disais :

• vous pouvez utiliser la loi de gauss dans le circuit de votre intérêt (celui entre les lignes verticales noires:

[math](résumé du débit d'entrée dans le circuit)-(résumé du débit de sortie)=variation de la masse circulant dans le système dans le temps[/math]

• Êtes-vous sûr de la direction des flux? parce que, comme vous avez dessiné le circuit, la ligne basse est l'endroit où passe le fluide de prévalence/pression (pas par hasard, il est relié aux deux pompes mises en parallèle à la gauche de votre grand circuit) tandis que la ligne supérieure est celle de la recirculation qui revient à la vallée (ou plutôt, qui revient des pompes, qui recompressera le flux d'eau et lui donnera une nouvelle pression). vous n'avez aucun moyen de vérifier si ce que vous avez conçu est bien ou pas, je me réfère à la direction des écoulements (encerclé en rouge).

n.b. : les lignes vertes représentent le chemin du flux d'eau passant du noeud v, présent dans la ligne basse (haute pression) et allant dans la direction du noeud, présent sur la ligne haute (haute pression). puis j'ai pensé mettre une soupape "on/off" afin d'ajuster le débit ou d'écarter la trajectoire du fluide (vannes beta) et une soupape "non-retour" pour la valve alpha.



[Matricola99]

Voir la pièce jointe 70121Je me disais :

• vous pouvez utiliser la loi de gauss dans le circuit de votre intérêt (celui entre les lignes verticales noires:

[math](résumé du débit d'entrée dans le circuit)-(résumé du débit de sortie)=variation de la masse circulant dans le système dans le temps[/math]

• Êtes-vous sûr de la direction des flux? parce que, comme vous avez dessiné le circuit, la ligne basse est l'endroit où passe le fluide de prévalence/pression (pas par hasard, il est relié aux deux pompes mises en parallèle à la gauche de votre grand circuit) tandis que la ligne supérieure est celle de la recirculation qui revient à la vallée (ou plutôt, qui revient des pompes, qui recompressera le flux d'eau et lui donnera une nouvelle pression). vous n'avez aucun moyen de vérifier si ce que vous avez conçu est bien ou pas, je me réfère à la direction des écoulements (encerclé en rouge).Voir la pièce jointe 70122

n.b. : les lignes vertes représentent le chemin du flux d'eau passant du noeud v, présent dans la ligne basse (haute pression) et allant dans la direction du noeud, présent sur la ligne haute (haute pression). puis j'ai pensé mettre une soupape "on/off" afin d'ajuster le débit ou d'écarter la trajectoire du fluide (vannes beta) et une soupape "non-retour" pour la valve alpha.

Bonjour.

la direction des écoulements est correcte, ou mieux, je dois dimensionner la seule pompe (au point a) de sorte qu'ils le soient, de sorte qu'une petite partie du flux élaboré par la pompe va dans le circuit plus grand puis retour.
pour faire cela je devrais équilibrer la pression venant du petit circuit à celui venant du grand? Mais comment faire ?
Je vous remercie.



[DoctorBomber90]

Ciao @frais.
Je me sentais désolé pendant un moment j'étais occupé.

• la direction des flux et les valeurs du flux volumétrique que vous connaissez seulement. par conséquent, pour la partie du circuit (celle qui est reliée à la pompe), elle identifie tous les parcours et les directions respectives à l'intérieur;
• pour estimer la pression à l'entrée de cette branche (que nous appellerons p2 ) vous pouvez utiliser bernoulli entre le début de la jonction/biforcation du nœud m (qui sera le point 1) et le point 2. comme dans l'image ci-dessous;

• pour estimer la pression à la sortie de la branche (que nous appellerons p6 ) vous pouvez également utiliser dans ce cas bernoulli, comme je l'ai décrit dans l'image ci-dessous;



[DoctorBomber90]

dans l'un de mes messages (je me réfère à l'article n° 6), je vous ai dit que le circuit qui décrit votre branche est un circuit "fermé" mais, regardant mieux et relisant mieux votre conception, est un circuit "ouvert" (donc je m'excuse).

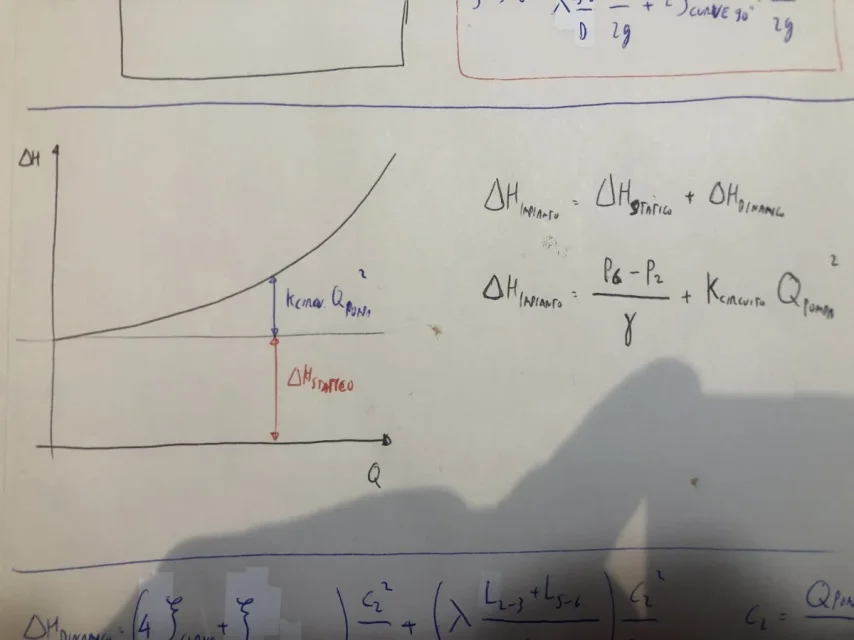

la courbe qui décrit la caractéristique de la plante est une parabole du type:[math]y=ax^2+c[/math]puis :[math]\delta h implant=\delta h statique + \delta hdinamico[/math]
[math]\delta h plant=\frac{\delta P}{γ}+ kcircuit*qpompa^2[/math]
le long de la branche où la pompe sera installée, vous devrez estimer/évaluer les pertes de charge concentré (comme la présence de courbes de coude et la présence de l'échangeur) et distribué (telles que les coups de conduite droits, en utilisant l'abaque d'humeur pour estimer le coefficient de friction de la darky). Après cela, remplacer le débit d'eau c2 par q/a2 et recueillir tous les paramètres qui ne sont pas q. donc vous obtiendrez le paramètre k qui représente la concavité de la parabole décrite ci-dessus. l'impact de l'échangeur pourrait prendre égal à "2,5" (trouvé sur certains fichiers sur l'Internet) tandis que pour les courbes de coude de 90° vous pourriez prendre 1 ou 1.5 (dans les prochains jours j'essaie de chercher).
n.b.:faire un fichier Excel où vous entrez toutes ces données, la longueur de type des traits droits, diamètres internes, coefficients de darky, types d'incidences, etc) et ensuite, pour chaque valeur de flux, vous calculerez la prévalence du système. faire ceci, vous serez en mesure de tracer la courbe de la parabole sur un graphique xy où, sur l'axe de y vous aurez les prévôts et sur ceux des débits volumétriques x.



[DoctorBomber90]

autre chose. le coefficient de darky [math]\lambda[/math] dépend du type de régime dans lequel votre fluide est situé (alors vous utilisez le nombre de reynolds king) et le rayonnement relatif de votre conduite (nombre dimensionnel qui relie la rugosité absolue du matériau et le diamètre intérieur). avec ces deux paramètres, insérez-les dans le diagramme [math]\lambda[/math].
Après toutes ces fuites, vous devriez choisir un fournisseur de pompe et obtenir son catalogue, où il vous montre les performances de ses pompes (comme pour le catalogue pdf joint à ce post--->pag.13). lorsque vous choisissez la pompe, vous devrez vérifier que la pression dans la pompe que vous choisissez n'est pas trop faible (cavitation--> npsh)
J'admets que ma calligraphie n'est pas la meilleure, mais s'il y a quelque chose d'incompréhensible, faites-le moi savoir.



[DoctorBomber90]

@frais Comment procède-t-elle avec le dimensionnement/la recherche?
Avez-vous fait des progrès ?
