Problème d'extrapolation

[Oxcart12]

Bonjour à tous,
J'ai un problème avec les extrapolations en gsd. lorsqu'ils choisissent par exemple un point sur la surface ou la partie, puis le bord relatif pour extrapoler le bord lui-même, s'il est tangent à celui adjacent, l'estrap allonge le bord dans le cadre filaire du côté du point, mais il se propage automatiquement du côté opposé en joignant tout ce qui est tangent.
Tu sais où je peux arranger ça ?



[gianni55]

attacher une image, sinon vous comprenez peu...

la commande extrapolaire
(pour une surface) accepte la sélection des bords, puis la surface et extrapole la surface
(pour une courbe) accepte la sélection des points, puis la courbe et extrapole la courbe
et si vous ne les avez pas comme cadre filaire considérer la géométrie de la surface elle-même,
Je crois maintenant que dans votre cas la géométrie de la surface est en tangence pour laquelle elle se propage et peut-être que vous devriez extraire le cadre filaire et le couper là où vous en avez besoin, mais sans le voir difficile à comprendre.



[Oxcart12]

Bonjour, Gianni,
si vous suivez la séquence d'images ci-dessous, voyez comment le programme se comporte en ce moment. si je veux extrapoler un bord à travers l'un de ses sommets, à la fin de cela me donnera le bord allongé du quota choisi, mais propagé en tangent avec les bords adjacents.






si au contraire j'utilise le menu contextuel, je peux obtenir la simple extrapolation du bord sélectionné seulement. Mais j'ai une étape supplémentaire et je n'explique pas pourquoi maintenant faire ça.






Quelle est cette main rouge avec le sablier ?



[gianni55]

salut, la main rouge avec le sablier est due au fait que vous avez un filtre de sélection actif de l'utilisateur (dans le cas des éléments secondaires du filtre.
J'ai reproduit votre cas, et il ne se propage pas à moi. J'utilise R21 et toi ? Je me demande pourquoi votre commande a différents modificateurs. . . .



[Oxcart12]

R2020 sp5



[gianni55]

essayer de reporter les images afin que vous voyez la commande complète, peut-être en agissant sur les paramètres que vous limitez la propagation



[Oxcart12]

Bonjour, Gianni,
vous ne le croirez pas, mais aujourd'hui il n'y a plus le filtre de sélection de l'utilisateur activé et pas même le problème que je vous ai signalé plus... Je ne sais pas à la maison. Mystères de Catia v5



[Lettore espatriato]

Bonjour, Gianni,

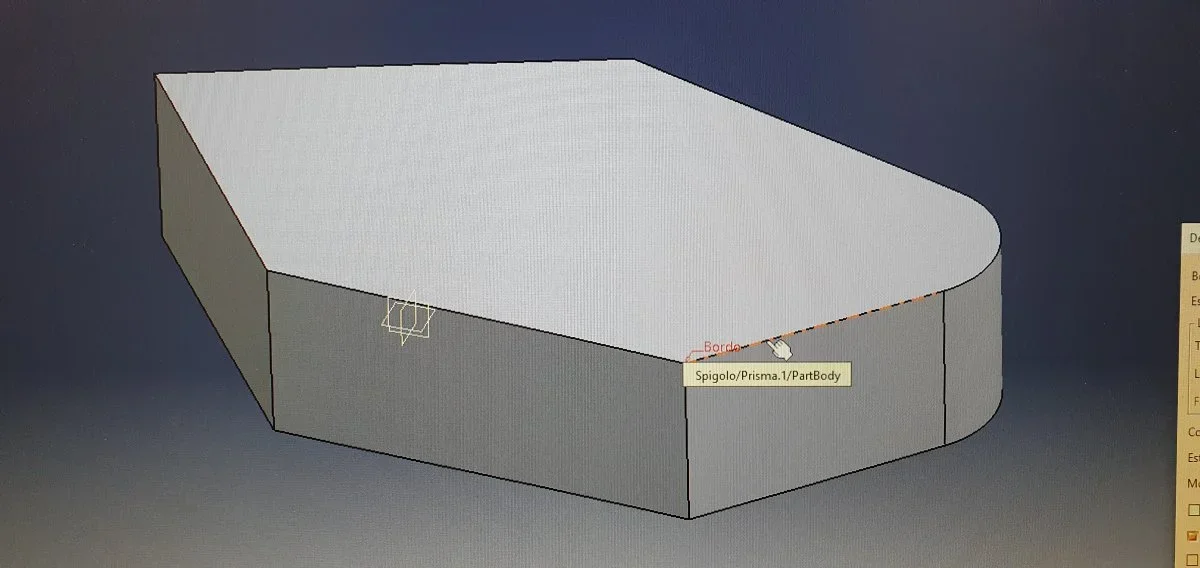

si vous suivez la séquence d'images ci-dessous, voyez comment le programme se comporte en ce moment. si je veux extrapoler un bord à travers l'un de ses sommets, à la fin de cela me donnera le bord allongé du quota choisi, mais propagé en tangent avec les bords adjacents.
Voir la pièce jointe 70439

Voir la pièce jointe 70441

Voir la pièce jointe 70442

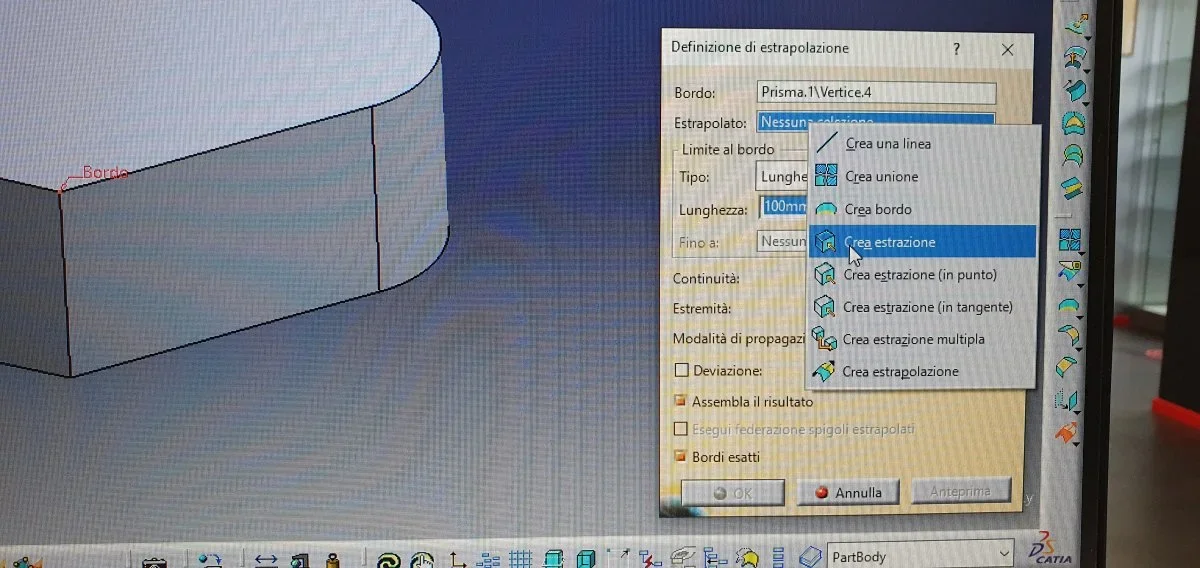

Voir la pièce jointe 70443si au contraire j'utilise le menu contextuel, je peux obtenir la simple extrapolation du bord sélectionné seulement. Mais j'ai une étape supplémentaire et je n'explique pas pourquoi maintenant faire ça.
Voir la pièce jointe 70444

Voir la pièce jointe 70445

Voir la pièce jointe 70446

Voir la pièce jointe 70447Quelle est cette main rouge avec le sablier ?

Si je fais une extrapolation si sur le côté qu'elle varie du solide et puis au lieu d'extruder le solide pour 35-40 mm je l'extrude pour 100mm, pour moi, généralement, la première chose qui apparaît pendant une "mise à jour" est une fenêtre dans laquelle il me demande de revérifier le point.



[Oxcart12]

Ce doit être une mise à jour complète ou non. dans le sens que dans la mise à jour le bord change complètement et donc le programme ne sait pas qui doit être pris comme un point. J'espère l'avoir expliqué.
