Référence au asm "père" dans les tableaux CREO

  • Auteur du sujet Auteur du sujet Igor Novelli
  • Date de début Date de début

Igor Novelli

Guest
Bonjour à tous.

sont un tableau publicitaire brésilien qui, pour les vicissitudes de la vie, a été trouvé pour vivre et travailler en Italie, dans le domaine de la documentation technique. utiliser des paramètres créo, mais je ne conçoit pas, seulement les vues ont explosé pour les catalogues de pièces de rechange.

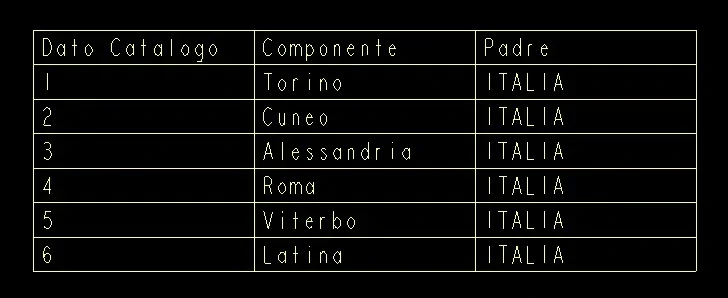

J'ai le problème suivant sur créo paramétrique 4.0: dans mon tableau bom il y a 3 colonnes. sur le premier, j'ai mis les données du catalogue (rpt.index), sur le second le nom du composant (asm.mbr.name) et sur le troisième je voudrais le père du composant du second. J'ai essayé avec le paramètre asm.name, qui me rappelle le premier niveau de l'assemblage. Toutefois, je ne voudrais énumérer que les éléments de niveau 3 de la deuxième colonne et de niveau 2 de la troisième colonne. dans l'exemple, au lieu de "italia" je voudrais qu'il apparaisse "piemonte" et "lazio". Y a-t-il un autre paremètre ou relation que je peux utiliser pour ça ?


Pièces jointes

  • Sem título.jpg
    Sem título.jpg
    49.8 KB · Affichages: 10
Merci pour la réponse, mamobono !

J'avais déjà vu cette vidéo. Le problème, c'est qu'avec les régions imbriquées, je ne peux pas créer les boulets basiques dans la région imbriquée, mais seulement en reprenant les codes de la région principale. Si vous savez comment faire autrement, je pourrais utiliser cette option.

J'ai trouvé ça.comme vous voyez d'autres ont vérifié votre problème et le conseil est de passer à la table normale gérée avec des filtres.

Puisque la table imbriquée est agréable et il me semble que je peux mieux expliquer certains dessins j'ai fait quelques tests mais j'ai le problème que je ne peux pas compter les morceaux de l'en-dessous correctement.
Je vais mieux expliquer ce qui suit ensemble est composé de 3 parties différentes et est présent 2 fois.
Dans le tableau imbriqué apparaissent les 3 composantes, mais la quantité de chaque partie est 1 et non 2 comme il devrait l'être.
manquant une relation qui multiplie le nombre de pièces pour les moments où le sous-ensemble est présent dans le dessin que je ne peux pas faire.
En fait, les programmeurs peuvent avoir compris que si vous regardez le tableau voir que le sous-ensemble est présent 2 fois mais les composants nécessaires pour faire 1 ci-dessous ensemble sont ceux indiqués .
C'est une question de vues.
probablement aussi pour les bulles ont compris que ceux-ci sont placés seulement au niveau 1 .
si vous voulez voir le niveau 2 vous devez aller voir le dessin de l'en-dessous ensemble.

Bonjour.


Pièces jointes

Bonjour Mamobono,

En fait, les tables imbriquées semblent être la solution à de nombreux problèmes, mais dans mon cas, je pense qu'elles ne servent pas. Je pensais, au contraire, trouver une relation simple que dans une colonne est allé répéter le niveau 2 et dans l'autre niveau 3. Le problème, c'est que je ne sais pas comment écrire quelque chose comme ça. En fait, je ne connais même pas le langage de programmation utilisé par Creo.

une autre option, qui à quelqu'un que je sais que cela a fonctionné, serait d'utiliser le paramètre asm.mbr.top_generic.name, mais quand j'essaie de le faire, le résultat est qu'il me répète le niveau courant.

Je ne connais même pas la programmation nécessaire.
Je fais généralement des explosions de niveau 1 et s'il y a des sous-axiomes je les gère séparément dans d'autres dessins parce que autrement ou moule des feuilles ou il devient tout si petit que vous ne comprenez pas bien le design.

ps dans le tutoriel 16 si vous regardez la fin selon moi il y a une erreur en comptant les pièces au moins comme je le pense.
met 12 + 33 mais en fait les 12 seraient 8 parties + 4 assemblages mais ceux-ci sont fabriqués avec 33
donc les pièces à produire seraient 41 (et 4 à partir de pré-assemblés )
Bonjour.
