Importer ensemble: pièces invisibles

[biXel]

Tant mieux pour tous.

comme certains se souviennent, je suis un utilisateur nx depuis plusieurs années; Cependant, j'essaie l'inventeur 2024 pour faire des comparaisons d'utilisation entre les deux..
J'ai commencé par une simple importation d'un ensemble en format étape et trouver déjà 'difficultés'.
En fait, pour importer fini (un simple 'ouvert' en réalité avec un paramètre à définir avant de confirmer l'opération ) les parties de l'axieme me semblent être définies comme si elles étaient cachées.

J'essaie tous, mais sans succès. . . .

Avez-vous des suggestions ?

​

Merci beaucoup à tous



[Catafratto]

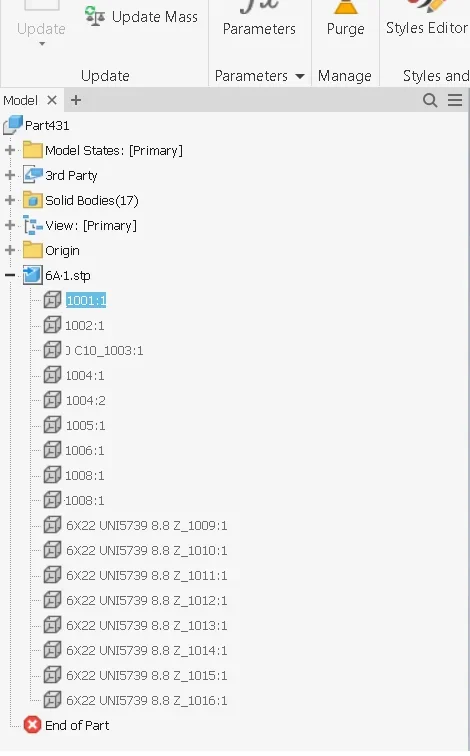

sans partie disponible Je vais un peu 'à la maison: avez-vous ouvert le dossier de navigateur "corps solides(17)" et vérifié à partir de là que les différents corps sont définis comme visibles?



[biXel]

sans partie disponible Je vais un peu 'à la maison: avez-vous ouvert le dossier de navigateur "corps solides(17)" et vérifié à partir de là que les différents corps sont définis comme visibles?

Bonjour, catafract.

En fait, pour moi, ils ont toujours l'air grisés.

J'attache le fichier étape ; il peut certainement être utile (changer l'extension de fichier dans . stp )
Merci beaucoup.



[Catafratto]

J'ai moins de corps (ok, je vois le code différent): Je confirme que vous n'avez qu'à définir "visible" le drapeau (set dx sur le corps ou l'ensemble de corps). Je ne sais pas comment vous dire pourquoi ils me chargent avec un tel drapeau non vérifié et donc je ne vois rien, mais alors vous pouvez facilement le réparer et me dire si vous pouvez..



[biXel]

Je me suis dit que c'était quelque chose comme ça, mais je me rapproche de l'inventeur maintenant.

Pouvez-vous me dire quels réglages vous avez mis dans la phase d'ouverture de l'étape ?

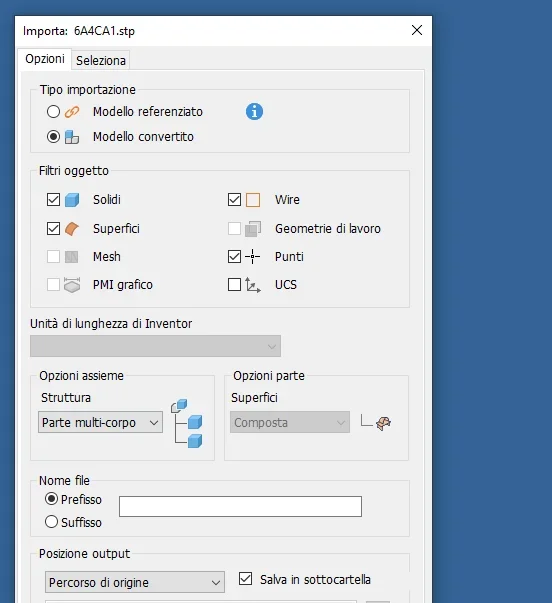

J'utilise ceux que je pratique ici dans le poste.Je remarque qu'une fois importé, je n'ai pas l'arbre des pièces comme ce que vous montrez.

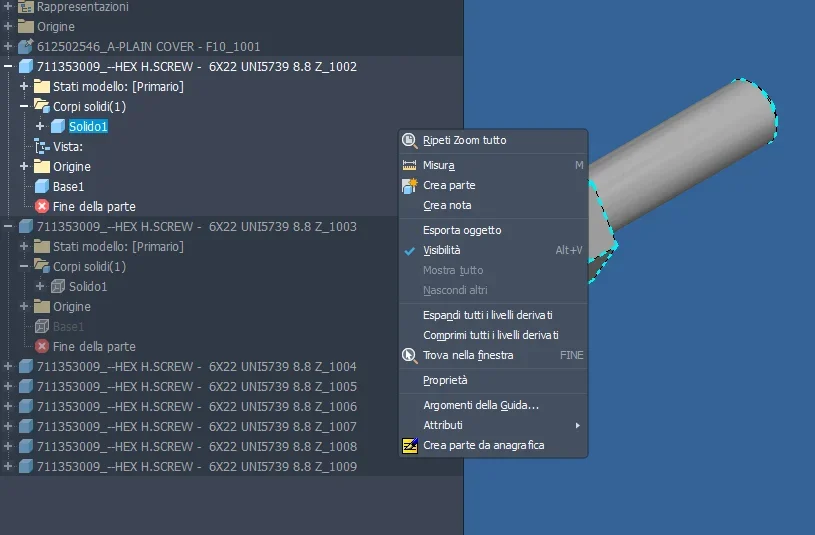

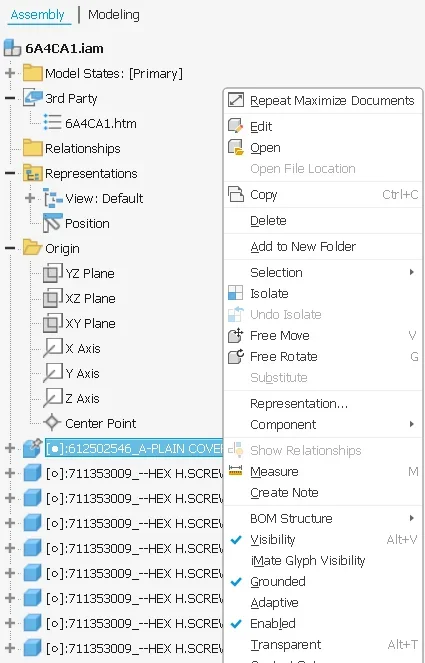

En outre, j'ajoute que la commande que vous citez me semble activée sur les parties.. (voir ci-dessous)
En outre, je ne comprends pas pourquoi dans les travaux solides et nx à la fin de l'importation de la même étape immédiatement me montre géométries.
l'inventeur agit comme ça...
Savez-vous s'il existe des paramètres par défaut qui peuvent être définis pour afficher automatiquement les géométries dans ces cas ?

Merci encore beaucoup



[Catafratto]

Il me semble coïncider, quant aux solides qui n'ont jamais été visibles, donc peut-être doit-il s'occuper de l'exportation, mais bien sûr il peut se produire d'autres qui ont des informations plus précises. Je vous dirais d'essayer de flageller les surfaces, mais quand même mon décor a conduit à vos propres résultats



[biXel]

Mais personne n'attend : Nous importons le même fichier.
Donc je ne pense pas que vous puissiez avoir des comportements différents à des paramètres égaux.
Je m'attends à ce que l'arbre des parties soit le même une fois le pas ouvert, mais ils me semblent différents.
Vous avez remarqué ?
Il n'y a pas de "vues" à activer dans l'arbre ? un mode d'affichage de l'arbre des pièces?

Quelle version de l'inventeur utilisez-vous ?
Merci

J'ai ajouté une vidéo où je montre ce que je fais. Dites-moi si je dois procéder différemment (extension de nom dans .mp4 ).



[Catafratto]

J'ai mal expliqué: quand le montant est tout gris et que vous ne voyez rien, tout comme vous. Je ne comprends pas ce comportement que j'ai jamais vu.Oui.

1. espando a cartellina "corpi" (corps per te)
2. sélectionner les différents organismes (corps) qui ont importé correctement
3. bouton de souris dx > Je sélectionne l'élément "visible" dans le menu contextuel, change la couleur à l'icône et affiche ce que je veux.



[biXel]

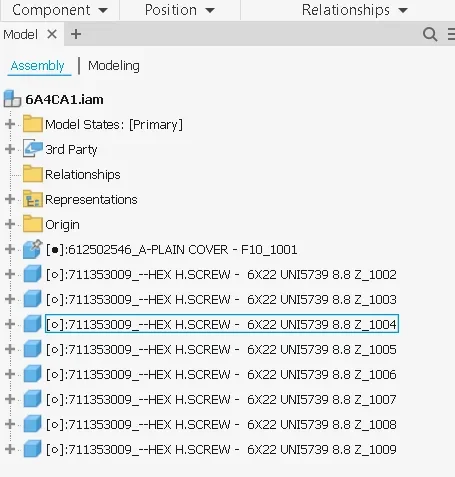

le fait est que ce dossier qui devrait contenir des solides pour moi n'apparaît pas (en fait, je mets la vidéo juste pour montrer cette chose ).
C'est vrai.



[biXel]

Je crois comprendre pourquoi le corps est caché : C'est la couche sur laquelle ils sont attribués.
Maintenant, j'essaie de comprendre... où les calques sont activés/désactivés dans tous les onglets du programme... mais je ne le trouve pas.
où est la commande qui me montre la liste de tous les calques dans l'environnement 3d et puis allumer/éteindre ceux qui m'intéressent?
Merci



[Catafratto]

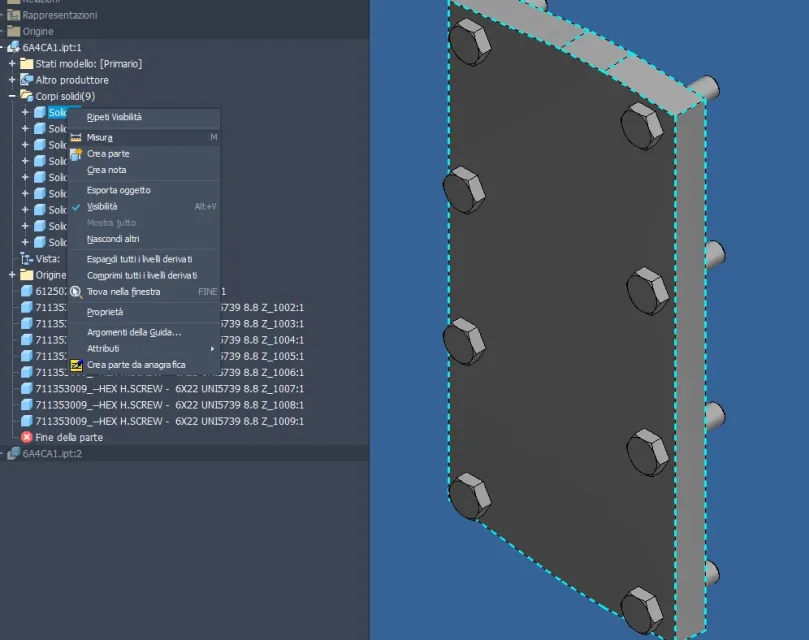

Ok, mon magazine: Je suis resté à votre première capture d'écran où vous aviez le multicorps solide.
Je traîne habituellement le fichier d'étape depuis l'obturateur de fenêtres et la fenêtre d'importation accorde en fait le choix entre ensemble et multiporp, alors que le processus que vous avez suivi ne le fait pas.
l'étape importée de cette façon devient un ensemble: dans ce cas, vous devez ouvrir chaque partie générée et suivre le même processus décrit précédemment. dans l'inventeur il n'y a pas de couches de solides, ou du moins je n'en ai jamais entendu parler: la visibilité (et d'autres) sont des caractères liés à l'élément individuel.

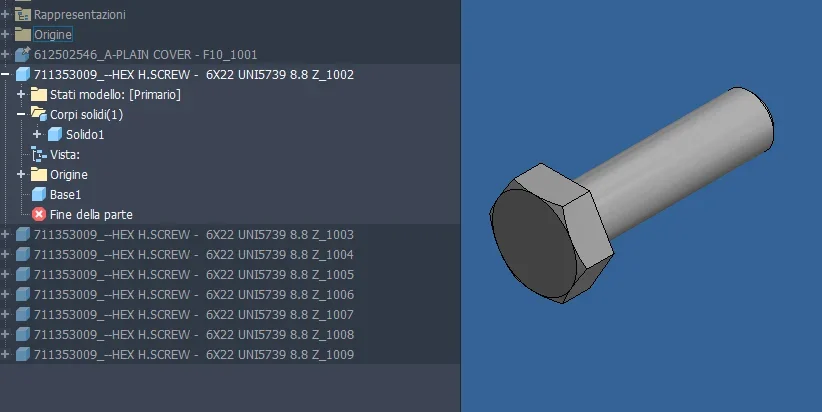

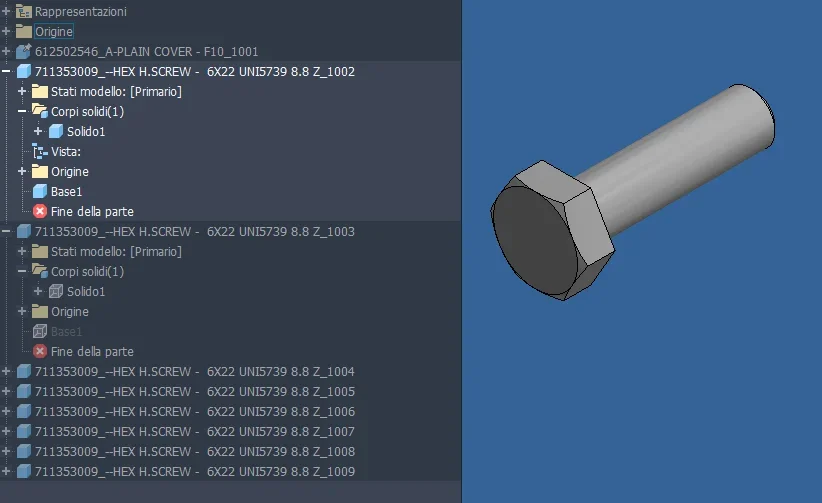

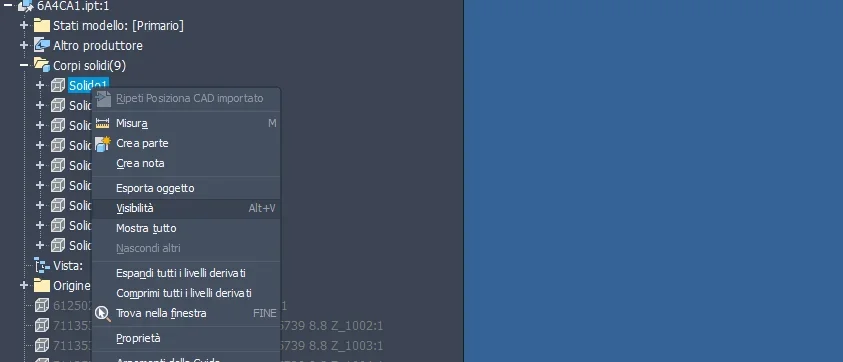

voir: J'ai entré dans l'édition dans la partie et rendu visible le solide (à ce stade le seul) contenu dans elle



[biXel]

bon de
Ok plus tard, j'essaie comme vous m'avez indiqué.

Donc dans l'inventeur de vouloir répartir des parties sur des couches différentes les unes des autres ce qui n'est pas faisable?
Dans ces cas, alors l'utilisateur doit cacher / rendre visible chaque temps partiel à la fois? *



[biXel]

J'ai juste essayé de traîner l'étape dans l'inventeur; cela ne semble pas changer beaucoup.
Dans un cas, il ne fait rien.
J'ai attaché un zip avec à l'intérieur deux courtes vidéos avec les opérations que je réalise.

Pourriez-vous me dire comment vous faites ?
Merci beaucoup.



[Catafratto]

Donc dans l'inventeur de vouloir répartir des parties sur des couches différentes les unes des autres ce qui n'est pas faisable?
Dans ces cas, alors l'utilisateur doit cacher / rendre visible chaque temps partiel à la fois? *

Je ne sais pas, il doit avoir des procédures très différentes. en ce qui concerne la visibilité des pièces et ensemble (et les couleurs, les transparences, etc.) les représentations visuelles sont utilisées: vous créez et configurez à volonté, sur youtube vous trouvez différents tutoriels.

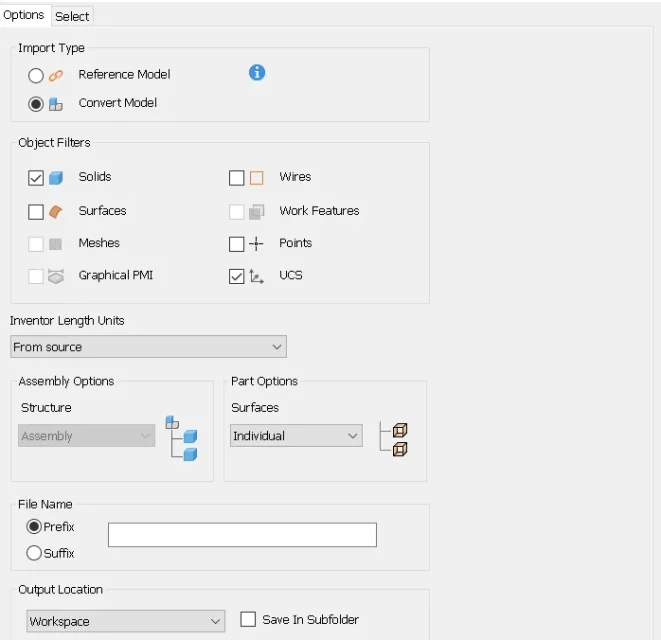

quant à votre procédure est ici:vous pouvez choisir d'importer en entier ou en multicorps: nous avons les mêmes résultats. ce qui vous manque est un double clic sur la partie dans l'arborescence du navigateur afin que vous puissiez accéder à son édition et configuration des différents paramètres. Vous pouvez également faire dx>apri clé pour avoir le fichier en édition directe sur la fenêtre à part, et de cette façon les changements à la visibilité sera persistante et non liée à l'axième... mais ici nous sommes en cours d'exécution. ouvrir de côté, changer la visibilité et économiser.



[biXel]

Catafract,
si vous avez vu mes vidéos, lors de la sélection de l'étape et de l'ouverture du panneau de configuration pour l'importation, le menu déroulant que vous affichez juste au-dessus n'est pas modifiable et est fixé sur l'assemblage.
Je n'ai pas encore pu voir les pièces qui importent l'axième... si je ne fais pas ouvrir sur chaque composant et puis activer la visibilité sur chaque composant ouvert dans « sede separated ».
seulement pour que je puisse alors voir les composants dans l'axième principal; Cependant, je pense que ce n'est pas exactement la bonne approche. Si j'avais un set avec 100 pièces, je me tirerai dessus. .

Pouvez-vous me dire les étapes que vous suivez ? Ou peut-être une courte vidéo ?
Tu m'aiderais pas peu.
Je cherche Yt depuis ce matin, mais tout le monde part d'un beau set avec des parties visibles. . . .

Merci beaucoup.



[Catafratto]

Comme je vous l'ai déjà dit, je fais exactement ce que vous faites et j'obtiens exactement les mêmes résultats, et pour activer la visibilité je fais comme vous (comme je vous ai écrit ci-dessus) entrant dans la partie, en ce sens je ne peux pas vous aider plus loin, mais demain vous verrez que quelqu'un avec des alternatives saute.

quant aux pièces mises à ne pas visible après l'importation, je répète que cela ne m'est jamais arrivé, à la limite avec un peu de superfice mais solide jamais: et j'ai passé beaucoup.

essayer de télécharger quelques étapes à partir d'Internet, des sites de fournisseurs et voir ce qui se passe: pourrait également avoir mal tourné quelque chose côté exportation. . . .



[biXel]

Alors j'ai compris les sifflets pour les sifflets,
Mah, tu vois que dans l'inventeur cette étape est antipatique,
J'ai essayé avec Sw et Creo. sw affiche les pièces immédiatement, tandis que je crée le calque 200 désactivé et activé par un clic.
mystère de l'inventeur(s). g
mille et bonsoir



[Peppe]

Catafract,
si vous avez vu mes vidéos, lors de la sélection de l'étape et de l'ouverture du panneau de configuration pour l'importation, le menu déroulant que vous affichez juste au-dessus n'est pas modifiable et est fixé sur l'assemblage.
Je n'ai pas encore pu voir les pièces qui importent l'axième... si je ne fais pas ouvrir sur chaque composant et puis activer la visibilité sur chaque composant ouvert dans « sede separated ».
seulement pour que je puisse alors voir les composants dans l'axième principal; Cependant, je pense que ce n'est pas exactement la bonne approche. Si j'avais un set avec 100 pièces, je me tirerai dessus. .

Pouvez-vous me dire les étapes que vous suivez ? Ou peut-être une courte vidéo ?
Tu m'aiderais pas peu.
Je cherche Yt depuis ce matin, mais tout le monde part d'un beau set avec des parties visibles. . . .

Merci beaucoup.

si vous avez déjà essayé d'importer un fichier étape, supprimez le résultat et essayez à nouveau de faire l'importation voulant utiliser différents paramètres, l'inventeur "maintient" en mémoire le précédent paramètre pour lequel le résultat ne change pas. Vous devez nécessairement faire un nouveau jeu et essayer d'importer l'étape cn une configuration différente.

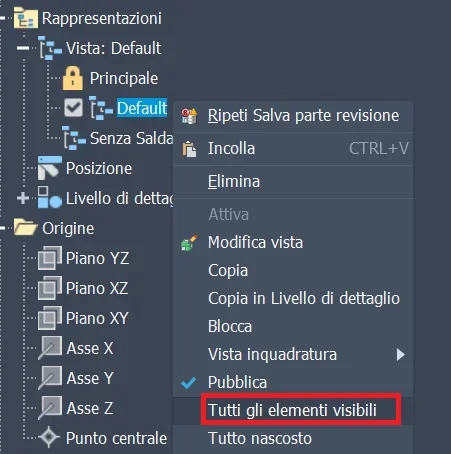

Comme pour les solides non visibles, une fois l'étape ouverte, par exemple, comme ensemble vous pouvez essayer de sélectionner -> par défaut -> bouton dx -> tous les éléments visibles. De cette façon, vous devriez éteindre tous les solides.
