Cent trous avec chariot élévateur

[Hope1]

Bonjour à tous,

J'ai un compresseur d'environ 400 kg qui, pour des raisons d'espace, ne peut être soulevé qu'avec un chariot élévateur, mais j'ai un doute. Comment puis-je frapper les trous de boulons puisque la mouvance est imprécise ? Une fois que vous appuyez sur la plate-forme, il ne devrait pas être trop difficile de la pousser dans une position "manuelle", mais je vous demande s'il y a une façon plus professionnelle pour ce type d'installation.

Je pensais insérer deux vis sur le support du compresseur pour le réglage mécanique, mais chaque suggestion est bien acceptée.

Merci aussi seulement pour la lecture du message.



[gerod]

Je suis désolé, mais je ne comprends pas ce que vous devez faire. Des trous pour faire quoi ? Où sont-ils ?
Peut-être avec un modèle que nous comprenons.



[ragnol]

si vous devez le déplacer pour centrer les trous de fixation du compresseur par rapport aux trous sur la structure métallique supportant (présomption) une fois que vous l'avez supporté (je comprends bien?), et surtout c'est un travail que vous devez faire un tantum, vous pouvez utiliser un simple levier (si assez longtemps vous pouvez générer une force non-insensible).

au cas où sur la structure de support il n'y avait pas de trous, les bords etc à exploiter pour faire fonctionner le levier, une fois supporté vous pouvez télécharger la plupart du poids du compresseur à travers le côté du lit (peut-être de dessus avec une balance de levage, avoir de l'espace?) de sorte que le poids à déplacer (et ramper sur la structure) n'est pas plus de 400kg mais moolto moins, juste le moins parce qu'il ne se déplace pas seul.

autrement soudés sur le périmètre de la structure des écrous m24/m40/m..., et avec des boulons de diamètre égal et une clé / tournevis pousser le compresseur dans la position finale (compresseur / trous de structure alignés).



[TETRASTORE]

Je vais vous dire comment je ferais.
levage avec bandes (pas de chaînes).
si les trous de la plaque de fixation ne sont pas filetés, vous pouvez utiliser deux disques à barres d'un diamètre inférieur à quelques millimètres que les trous de fixation du compresseur et de 50-60 cm de long.
Approchez l'un des trous du compresseur le plus possible au trou de fixation correspondant en abaissant le compresseur à une distance du plancher d'environ 20 cm.
filer la barre dans le trou de la base du compresseur en le sortant en dessous et en allant chercher le trou correspondant ; avoir beaucoup de jeu vous permet quelques balançoires de cm en facilitant l'alignement avec le trou en dessous. par le levier, vous pouvez le mettre complètement dans le trou de la base et d'aligner les deux trous.
baissez le compresseur à quelques cm de la plaque et avec les autres barres rondes, toujours en faisant un peu de levier, les deux trous diagonalement opposés, à ce point vous déposez le compresseur et le levier avec les deux barres effectuent les petits mouvements, coulissant le compresseur sur la base, en se déplaçant que vous avez besoin pour un alignement plus précis des trous.
maintenant fixer les vis dans les deux trous obliques en diagonale, enlever les barres et appliquer les deux autres vis.
si les trous de base sont filetés, vous devez utiliser des barres en laiton ou en cuivre.
Doucement ! Vérifiez soigneusement que les opérateurs gardent leurs mains et leurs pieds loin des deux étages qui seront joints.



[infallibile_GF]

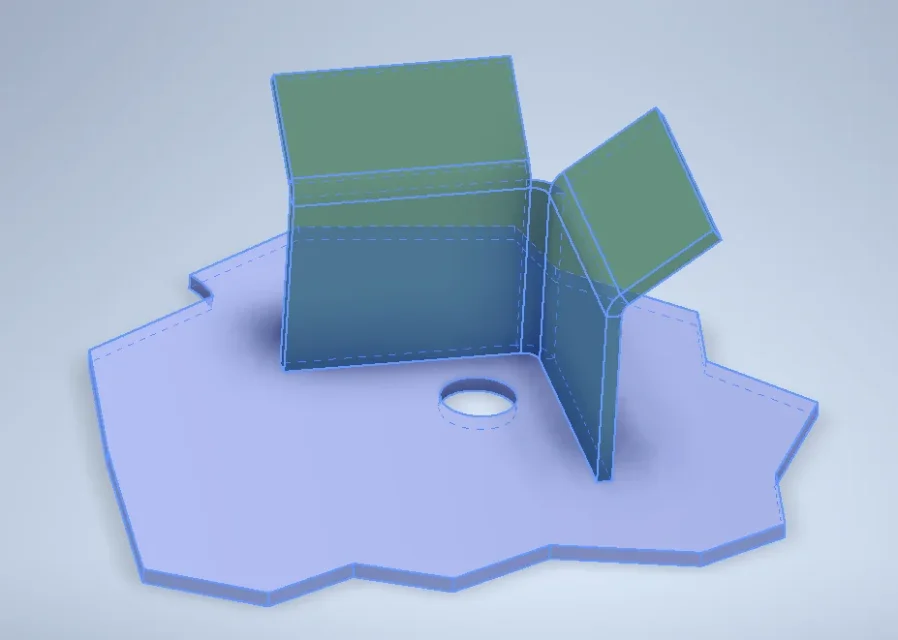

Maintenant, vous devriez voir un design complètement, mais vous pourriez essayer de construire certaines sortes de guides en tôle et les souder à la plate-forme de sorte que le centrage est facilité. Tous les fichiers d'échantillons. Évidemment, un pour chaque trou ou fixation de boulon lors de la pose du compresseur avec le lit, devrait glisser sur les lèvres de la feuille en pente et du centre.



[Hope1]

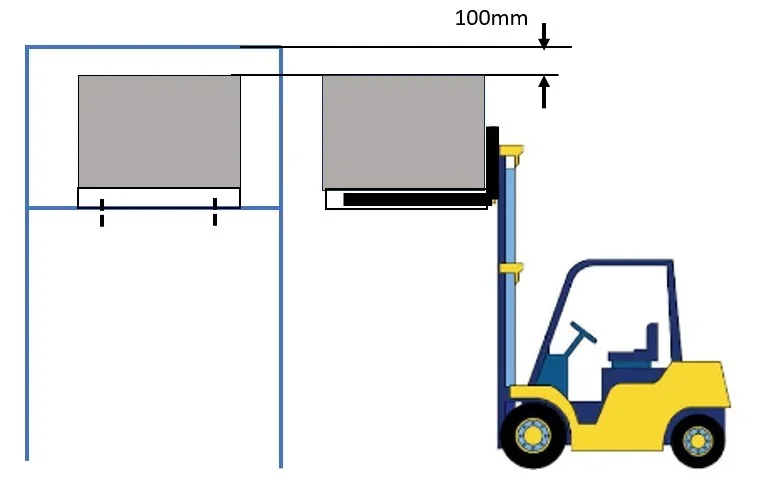

Merci à tous pour l'aide, vous avez parfaitement compris le problème mais pour la clarté j'ai joint de toute façon le "régime". 400 kg facteur de frottement 0,2 donnent 80 kg de rétrécissement qui sont cependant nombreux et vous avez raison, je dois certainement souder une aide mécanique sur la base du compresseur à levier.

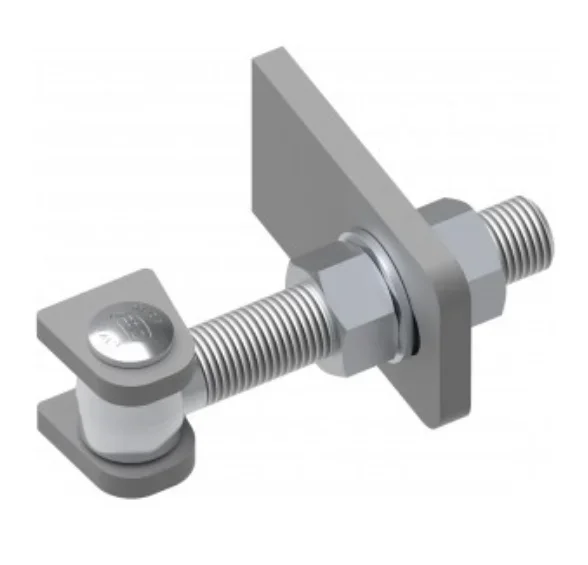

Je pensais à quelque chose de semblable au système d'ajustement que j'ai attaché, mais j'en aurais besoin avec la partie filetée plus longue. Tu crois que j'ai trop de problèmes ?

J'aime les idées que vous avez proposées :
@terastore e @ragnolMalheureusement, je n'ai pratiquement pas d'espace sur le compresseur.
@infaillible_gf, le guide de tôle soudée aiderait en toute sécurité et je le garderai en considération pour les installations futures - malheureusement dans ce cas si je l'utilise je devrais soulever le compresseur plus ' et l'écart de 100 mm serait réduit.

Heureusement, l'assemblée/le démontage n'a lieu qu'une fois par an. J'ai aussi posé une autre question: mais selon vous, les 100mm sont acetables comme espace pour un chariot élévateur?



[Hope1]

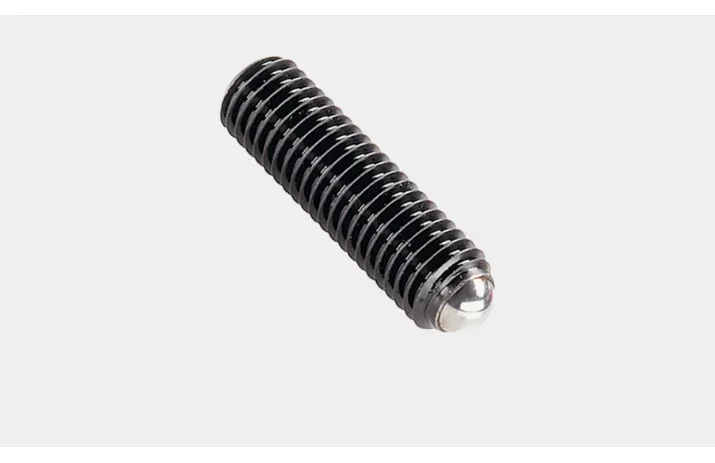

Avez-vous déjà utilisé ces vis ? Je pourrais en mettre une près de chaque côté en la vissant d'en bas pour soulever le compresseur. Si la balle au sommet tourne vraiment, elle devrait être très simple à déplacer même à la main.



[Hope1]

Avez-vous déjà utilisé ces vis ? Je pourrais en mettre une près de chaque côté en la vissant d'en bas pour soulever le compresseur. Si la balle au sommet tourne vraiment, elle devrait être très simple à déplacer même à la main.

pas d'excuse, j'ai écrit un châtaignier - ces vis sont utilisées pour obtenir une force de réaction contrôlée sur la pointe, indépendamment du serrage de la vis.



[Steppermotor]

de mon expérience sur les chantiers, considérant que le camionneur ne voit pas la partie supérieure de la machine à être positionnée doit être faite par la force pour aider d'un collègue qui a un autre angle de vue, parce que 100mm sont vraiment peu.
Mais il me semble comprendre que tout existe déjà si 100mm sont et restent.



[Steppermotor]

comunque le guide proposte da @infaillible_gf ils peuvent vous aider beaucoup si vous montez seulement de l'arrière pour avoir un certain positionnement et une blague mécanique.
De cette façon, vous n'avez pas besoin de soulever beaucoup, il suffit de tapoter l'étagère et ensuite aller dans un bar avec un perceur centre les trous.



[Marco F inox]

dans ces guides proposés, qui sont bons, si vous ouvrez au-delà de 90° le pli vertical, vous avez également un centre de traduction horizontal, ainsi que vertical.
