  • Auteur du sujet Auteur du sujet yas
  • Date de début Date de début

yas

Guest

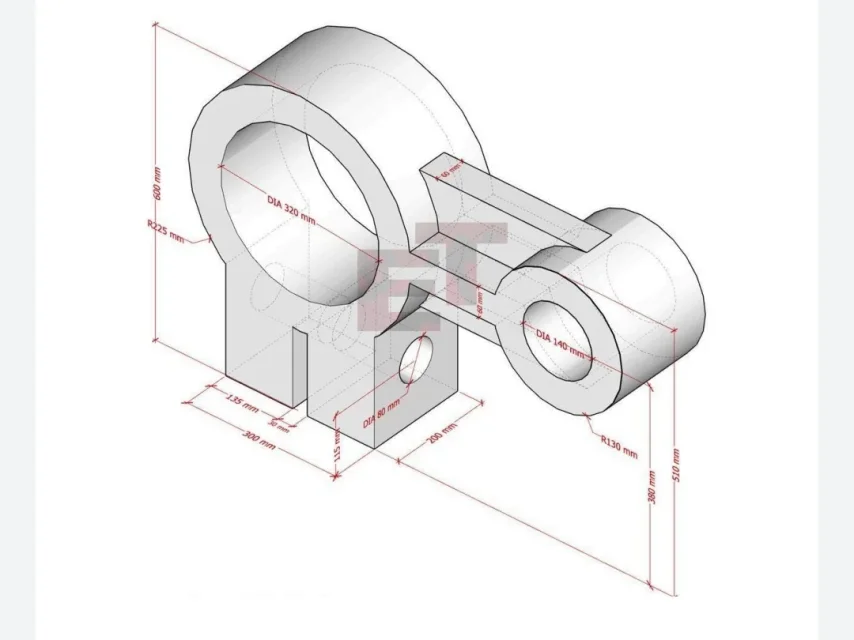

Bonjour à tous, suivi d'une école secondaire, j'ai fait le tableau d'un 3d et je ne sais pas si j'ai fait les points de vue appropriés et utiles, y compris les quotas.
J'ai besoin d'aide parce que je fais beaucoup de travail dans le dessin et je ne peux pas m'orienter
Merci beaucoup.
dessin 3d et réglage du tableau.


Pièces jointes

  • Screenshot_20240731_014650_Drive.jpg
    110.4 KB · Affichages: 52
  • 20240731_192826.jpg
    72.9 KB · Affichages: 54
Je dirais qu'il y a des quotas inutiles et qu'il n'y a pas d'autres quotas fondamentaux. Par exemple, le diamètre extérieur des éléments circulaires est manquant, bien qu'il soit vrai que vous avez énuméré le rayon, mais ces cotes sont très peu intuitives et logiques. alors la partie inférieure me semble tout à fait inutile comme vue. Et puis je pense que vous avez inversé la position des sections. la partie inférieure, a été placée en haut et à droite, à la place, elle a été placée à gauche de la vue principale.

les sections sont projetées contre la direction de la flèche, mais j'ai aussi une question... mais la ligne qui génère la section a-a, passe pour les 2 centres des trous ø140 et ø320? parce qu'il me semble que le centre du ø140 est situé plus haut que le ø320

Salut, il ne semble pas avoir été utilisé comme un creo pour modeler et mettre sur la table.
plutôt un cad 2d
la discussion devrait être déplacée au bon endroit pour obtenir la bonne visibilité.Nouvelles Demandez à un modérateur de le déplacer.
Outre les quotas et les points de vue, il y a des erreurs dans l'échantillonnage des sections, qui ne se produisent pas avec la mise en place d'un solide.

Il y a plusieurs erreurs, la première qui saute à mon œil est l'absence de matériau à l'intérieur de la croix qui unique les deux sièges cylindriques.
tout ne semble pas réalisé avec créo paramétrique.

Salut, il ne semble pas avoir été utilisé comme un creo pour modeler et mettre sur la table.
plutôt un cad 2d
la discussion devrait être déplacée au bon endroit pour obtenir la bonne visibilité.Nouvelles Demandez à un modérateur de le déplacer.
Outre les quotas et les points de vue, il y a des erreurs dans l'échantillonnage des sections, qui ne se produisent pas avec la mise en place d'un solide.
J'ai utilisé l'inventeur et m'ai donné des restrictions.

Je dirais qu'il y a des quotas inutiles et qu'il n'y a pas d'autres quotas fondamentaux. Par exemple, le diamètre extérieur des éléments circulaires est manquant, bien qu'il soit vrai que vous avez énuméré le rayon, mais ces cotes sont très peu intuitives et logiques. alors la partie inférieure me semble tout à fait inutile comme vue. Et puis je pense que vous avez inversé la position des sections. la partie inférieure, a été placée en haut et à droite, à la place, elle a été placée à gauche de la vue principale.
Merci beaucoup, mais combien de points de vue et de sections faut-il mettre? Quelles sont les chances ?

Bonjour à tous, suivi d'une école secondaire, j'ai fait le tableau d'un 3d et je ne sais pas si j'ai fait les vues/sections (y compris leur nombre) appropriées et utiles, y compris les quotas.
J'ai besoin d'aide parce que je fais tellement de travail dans le dessin et je ne peux pas m'orienter et je ne peux pas comprendre combien de vues et où faire les sections et combien et qui.
Merci beaucoup.
dessin 3d et réglage du tableau.
J'ai besoin de corrections et de précisions, merci beaucoup.
Cependant, la ligne qui traverse les deux trous est la même que vous voyez mal.


Pièces jointes

  • 20240731_192826.jpg
    72.9 KB · Affichages: 38
  • Screenshot_20240731_014650_Drive.jpg
    110.4 KB · Affichages: 29
les sections sont projetées contre la direction de la flèche, mais j'ai aussi une question... mais la ligne qui génère la section a-a, passe pour les 2 centres des trous ø140 et ø320? parce qu'il me semble que le centre du ø140 est situé plus haut que le ø320
Oui, la ligne est la même que je me suis trompée.
les sections doivent suivre la direction de la flèche.
puis sur les dessins vous voyez tout.
Comme quoi ? J'ai besoin de vos commentaires, merci beaucoup.

Salut, il ne semble pas avoir été utilisé comme un creo pour modeler et mettre sur la table.
plutôt un cad 2d
la discussion devrait être déplacée au bon endroit pour obtenir la bonne visibilité.Nouvelles Demandez à un modérateur de le déplacer.
Outre les quotas et les points de vue, il y a des erreurs dans l'échantillonnage des sections, qui ne se produisent pas avec la mise en place d'un solide.
Bonjour, pour les erreurs d'échantillonnage voulez-vous dire manque de retenue dans la croix? Merci beaucoup.

Oui, la ligne est la même que je me suis trompée.

Comme quoi ? J'ai besoin de vos commentaires, merci beaucoup.
les flèches de la ligne de section indiquent la direction de projection de la vue dissidée, si les flèches indiquent vers le haut la vue sectionnée doit être mise en place.
dans les bureaux techniques alors vous voyez tout mais puisque vous êtes encore un étudiant et qu'un design technique est cependant un document décrivant un organe mécanique et tout ce qui suit dans le processus de production, vous devez immédiatement fixer les règles de base du design technique.

le modèle 3d proposé est dans un livre/distribution ou l'avez-vous fait?
est-ce que la table est prise du cad ou faite par vous interprétant l'image du modèle?
c'est seulement pour comprendre, avant de m'exprimer.

l'utente Nouvelles au lieu de demander de déplacer la discussion qu'il avait créée dans la section créo, voir conception , il pensait qu'il ouvrirait une copie en inventeur sans se connecter à l'autre.
Cela rend le site confus, partiellement inutile les interventions des utilisateurs de l'autre discussion; Entre autres choses, le cad utilisé n'a rien à voir avec la demande.

le modèle 3d proposé est dans un livre/distribution ou l'avez-vous fait?
est-ce que la table est prise du cad ou faite par vous interprétant l'image du modèle?
c'est seulement pour comprendre, avant de m'exprimer.
le modèle 3d l'a conçu en suivant un modèle sur le livre puis j'ai fait la table mettre automatiquement cad avec les vues

l'utente Nouvelles au lieu de demander de déplacer la discussion qu'il avait créée dans la section créo, voir conception , il pensait qu'il ouvrirait une copie en inventeur sans se connecter à l'autre.
Cela rend le site confus, partiellement inutile les interventions des utilisateurs de l'autre discussion; Entre autres choses, le cad utilisé n'a rien à voir avec la demande.
J'apprends encore.

Cher Yas, vous êtes trop loin de connaître les rudiments essentiels du design technique pour pouvoir essayer d'avoir ici les enseignements dont vous avez besoin. Pas si c'est votre faute ou celle de votre professeur, mais ça n'a pas d'importance. Je pense que vous devriez faire quelques leçons de récupération en présence; Certaines écoles fournissent un enseignant pour les camps d'été. Si votre école ne le fait pas, vous devez vous tourner vers un professeur qui vous donne des leçons privées.
