bonne après-midi à tous, me voici de nouveau pour casser les boîtes, mais cette fois avec quelque chose de plus difficile. J'ai besoin de gérer une famille de pièces dans lesquelles je vais varier certains paramètres, parmi lesquels je voudrais varier le diamètre intérieur du composant, mais c'est le diamètre du fil.
le particulier a un filetage à gaz droit qui reconnaît bien sûr le diamètre à fileter est choisi à partir du sw. Très bien ici, mais quand je vais varier le diamètre intérieur des enfants ce traitement n'est pas recalculé et échoue. premetto que je viens de la création du ptc. et les fils ne sont pas gérables dans la table de famille (l'équivalent des familles de pièces), donc généralement je crée un cosmétique manuel dont je gère le diamètre et une variable avec laquelle je gère l'indication (3/8", 1/2" etc.). Savez-vous si dans l'adge solide vous pouvez faire quelque chose de mieux?
Je vous remercie.



[Shotfree]

autre question sur le même sujet, les variables personnalisées sont-elles gérables pour chaque enfant?
Encore merci !



[Shotfree]

Bonjour à tous et bon août fait, mise à jour sur l'utilisation des familles de la partie, est-il possible d'attribuer un nom aux "quotes" internes à la série? Par exemple n° de répétitions de la série. Je voudrais alors être dirigé dans la famille, de plus, j'ai une option qui me permet de sauvegarder tous les cas (parties familiales) comme fichiers physiques dépendant de la famille elle-même sans le faire pour chaque cas unique? Je sais que je vous insiste, alors merci beaucoup pour les réponses!



[cacciatorino]

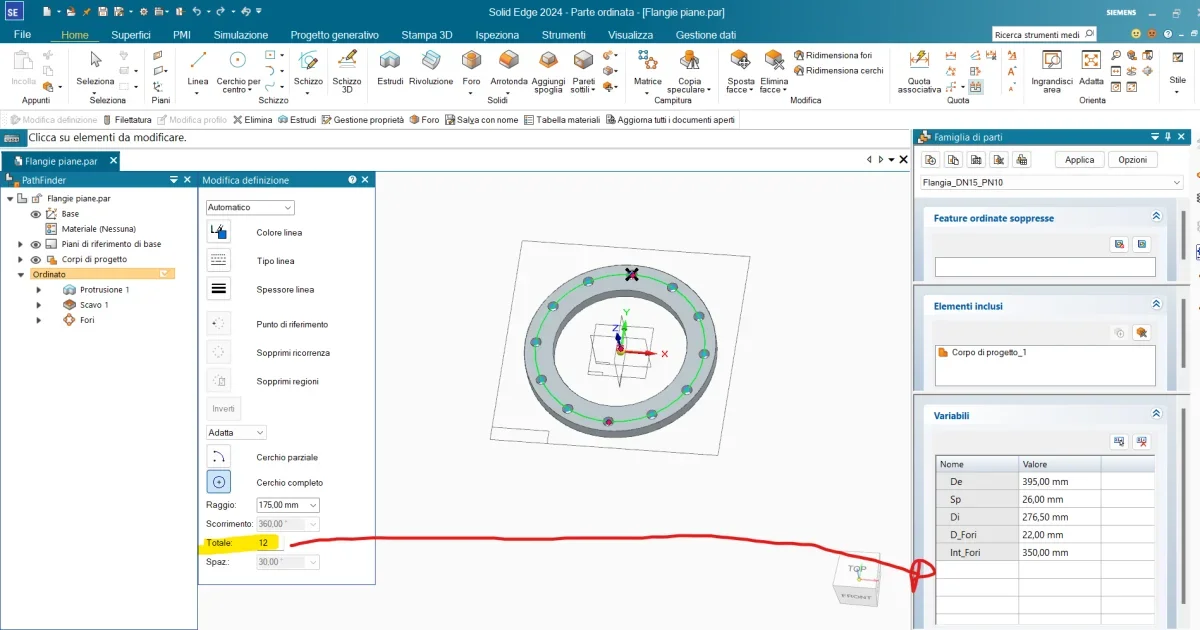

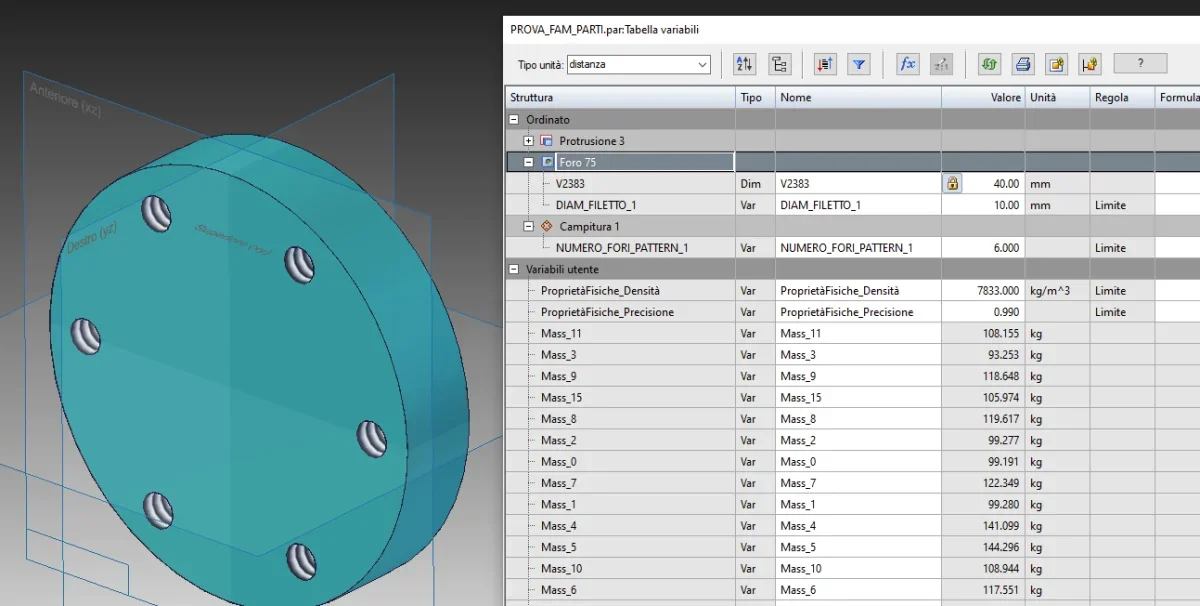

Salut, j'ai essayé de faire les deux choses (diamètre de filet et nombre de répétitions) et ils ont travaillé sur la première tentative, après avoir rebaptisé les variables pour pouvoir facilement les reconnaître. Je vais vous obtenir le fichier par. pour enregistrer toutes les variantes comme des fichiers séparés que je n'ai pas trouvé le chemin (je n'ai pas perdu beaucoup de temps, peut-être c'est possible).

Le guide dit qu'il travaille comme ça :

créer le maître avec toutes les variantes
ouvrir un fichier sous vide
insérer comme copie une partie de la variante qui intéresse
enregistrer cette partie connectée et l'utiliser dans le projet réel à la fois dans l'assemblage et la table.

Fondamentalement, le maître ne sera jamais utilisé dans aucun ensemble, mais il ne sera enregistré que sur le disque dur du serveur comme référence.



[Shotfree]

Salut, j'ai essayé de faire les deux choses (diamètre de filet et nombre de répétitions) et ils ont travaillé sur la première tentative, après avoir rebaptisé les variables pour pouvoir facilement les reconnaître. Je vais vous obtenir le fichier par. pour enregistrer toutes les variantes comme des fichiers séparés que je n'ai pas trouvé le chemin (je n'ai pas perdu beaucoup de temps, peut-être c'est possible).

Le guide dit qu'il travaille comme ça :

créer le maître avec toutes les variantes
ouvrir un fichier sous vide
insérer comme copie une partie de la variante qui intéresse
enregistrer cette partie connectée et l'utiliser dans le projet réel à la fois dans l'assemblage et la table.

Fondamentalement, le maître ne sera jamais utilisé dans aucun ensemble, mais il ne sera enregistré que sur le disque dur du serveur comme référence.
Voir la pièce jointe 71861

Dès que je peux essayer, le fichier que vous m'avez attaché avec quelle version a été faite ? Je peux l'ouvrir en version gratuite ? Merci beaucoup !



[cacciatorino]

Dès que je peux essayer, le fichier que vous m'avez attaché avec quelle version a été faite ? Je peux l'ouvrir en version gratuite ? Merci beaucoup !

Je ne crois pas. C'est fini avec la St10 commerciale. Si vous avez la version étudiante ou hobbyiste peut-être que vous ne pouvez pas, toujours faire un test.



[Shotfree]

Je ne crois pas. C'est fini avec la St10 commerciale. Si vous avez la version étudiante ou hobbyiste peut-être que vous ne pouvez pas, toujours faire un test.

Ok, votre fichier s'ouvre, mais il n'est pas clair comment vous avez rebaptisé les deux variables et comment vous les avez sélectionnées pour les exécuter dans la famille, voulez-vous m'expliquer ? alors une autre chose, j'ai fait le pré-forum d'abord, puis le fil, pour gérer les deux brides avec trou de passage et avec trou fileté, est-ce faux? Merci encore.



[cacciatorino]

Ok, votre fichier s'ouvre, mais il n'est pas clair comment vous avez rebaptisé les deux variables et comment vous les avez sélectionnées pour les exécuter dans la famille, voulez-vous m'expliquer ? alors une autre chose, j'ai fait le pré-forum d'abord, puis le fil, pour gérer les deux brides avec trou de passage et avec trou fileté, est-ce faux? Merci encore.

Je réponds aux questions suivantes :

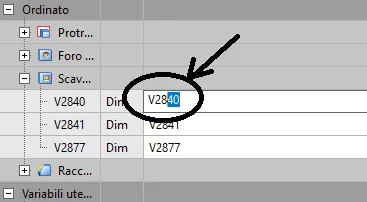

1) pour renommer la variable : ouvrez la table variable puis double-cliquez sur le nom de la variable "v32456" et écrivez-nous ce que vous voulez
2) sélectionner les variables à gérer dans la famille des parties:
3) J'ai directement utilisé le trou fileté, si vous avez le besoin de différencier entre les trous de passeurs et les trous filetés à mon avis, vous devriez utiliser la suppression des fonctionnalités. vous ferez sur votre bride maître à la fois fileté et les trous de passage, et ensuite sur vos enfants, vous supprimerez ceux que vous n'aurez pas besoin. Peut-être que tu peux le faire comme tu le pensais, mais maintenant je n'ai pas beaucoup de temps pour y aller.



[Shotfree]

Je réponds aux questions suivantes :

1) pour renommer la variable : ouvrez la table variable puis double-cliquez sur le nom de la variable "v32456" et écrivez-nous ce que vous voulez

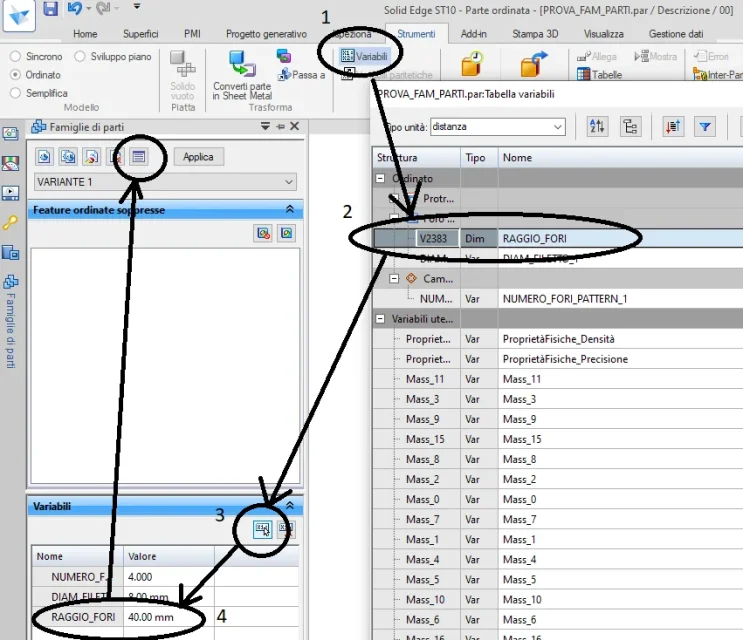

Voir la pièce jointe 718692) sélectionner les variables à gérer dans la famille des parties:

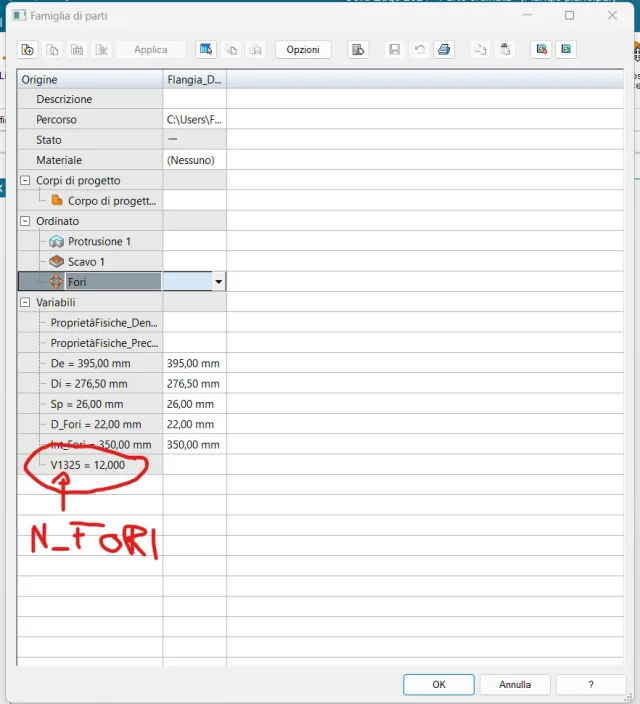

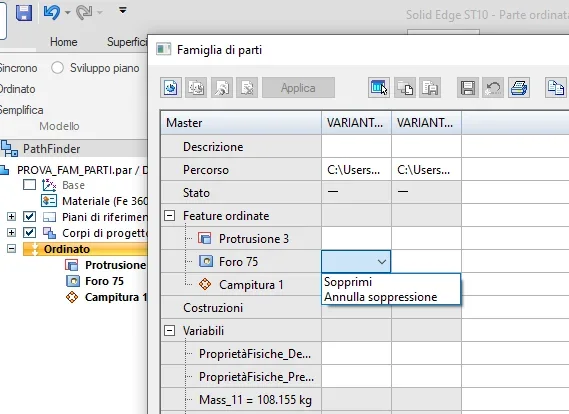

Voir la pièce jointe 718713) J'ai directement utilisé le trou fileté, si vous avez le besoin de différencier entre les trous de passeurs et les trous filetés à mon avis, vous devriez utiliser la suppression des fonctionnalités. vous ferez sur votre bride maître à la fois fileté et les trous de passage, et ensuite sur vos enfants, vous supprimerez ceux que vous n'aurez pas besoin. Peut-être que tu peux le faire comme tu le pensais, mais maintenant je n'ai pas beaucoup de temps pour y aller.
Voir la pièce jointe 71872

Tu es le meilleur ! Merci beaucoup, tandis que j'ai trouvé comment exporter tous les enfants les gardant connectés au père sans en faire un par un, après coup la procédure pour bénéficier à tout le monde!



[Shotfree]

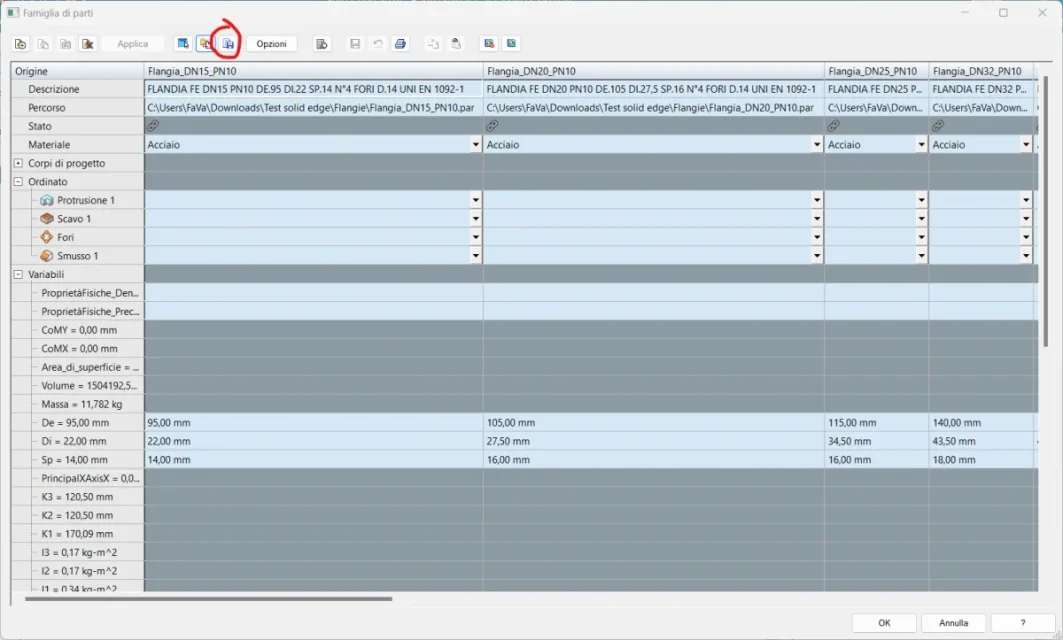

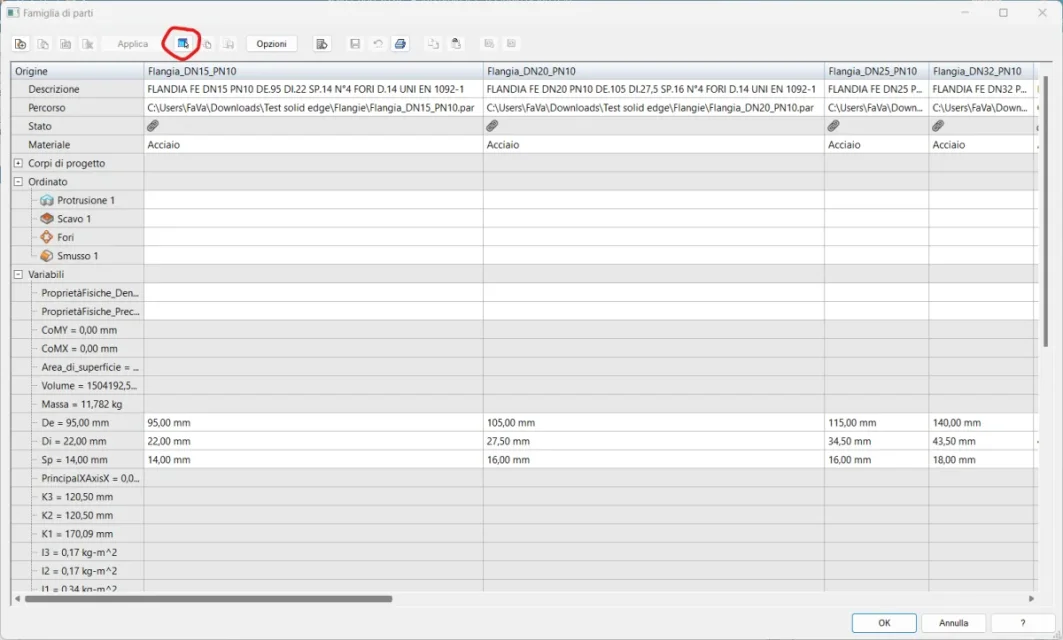

une fois compilé la table avec toutes les variantes, sauf le père, puis:

1) sélectionnez l'icône -
2) cliquez sur "sélectionner tous les composants"
3) sélectionnez "impôt sur les chemins"
4) définissez le chemin où, par la suite, nous enregistrerons les fichiers séparés.
5) sélectionner "composants"
6) fermer avec ok et enregistrer de nouveau le générique (père)

le processus prendra plus ou moins de temps en fonction du nombre d'instances de la famille et produira un seul fichier pour chaque composante, ce fichier restera connecté au père et subira les changements qui seront effectués par la suite dans la table de la famille.

J'espère que ça sera utile à quelqu'un d'autre !



[Be_on_edge]

comme pour les trous filetés la meilleure chose est de créer plusieurs versions du trou avec les différents fils nécessaires, puis sur les enfants vont supprimer ceux à ne pas utiliser.



[Shotfree]

comme pour les trous filetés la meilleure chose est de créer plusieurs versions du trou avec les différents fils nécessaires, puis sur les enfants vont supprimer ceux à ne pas utiliser.

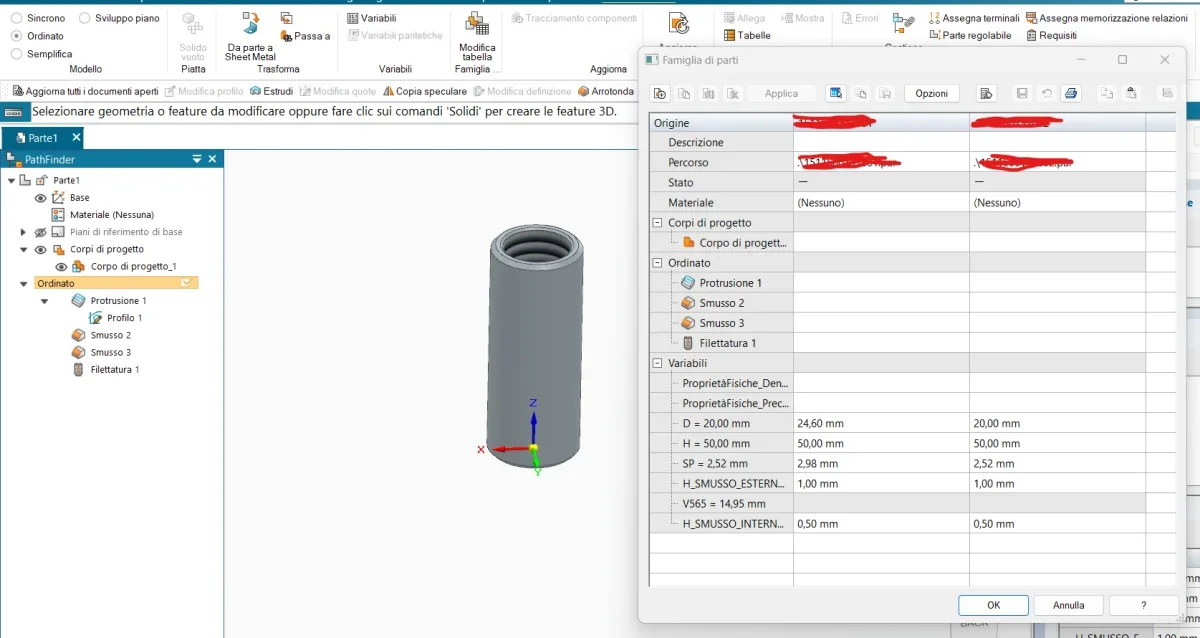

Ciao @be_on_edge , la route que vous proposez est compliquée à utiliser, je fais un exemple, aller une famille de manches avec fil de pouce, je représente 200 manches, chacune avec son fil, profondeur et diamètre (1/8", 1/4", 1/2", 1", 1"1/2, etc.), me toucherait pour gérer 200 fonctionnalités (il ne serait plus logique d'utiliser la famille). De toute façon, merci pour la réponse.



[Be_on_edge]

Ciao @be_on_edge , la route que vous proposez est compliquée à utiliser, je fais un exemple, aller une famille de manches avec fil de pouce, je représente 200 manches, chacune avec son fil, profondeur et diamètre (1/8", 1/4", 1/2", 1", 1"1/2, etc.), me toucherait pour gérer 200 fonctionnalités (il ne serait plus logique d'utiliser la famille). De toute façon, merci pour la réponse.

Mais comme 200 ? sont 12 fils à gérer, compte tenu également 1/8" (que je veux voir la manche de cette taille :d)

les fonctionnalités que vous faites une fois et puis désopprimez ce dont vous avez besoin, que de la table de la famille des pièces que vous mettez un moment à définir.

si vous devez abandonner la famille pour cela, vous devez recréer\modifier la fonction trou pour chaque partie que vous créez, en plus de tout le reste.

p.s.: il y aurait aussi une autre route (que je ne suis pas d'accord pour diverses raisons), et c'est pour créer un trou avec un diamètre nominal et ensuite aller appliquer le fil (comme si c'était un mâle); changer le diamètre nominal le fil sera mis à jour à celui correspondant à ce diamètre nominal. Est-ce que j'ai dit que je suis en colère contre toi ? [Pleurer]



[Shotfree]

Mais comme 200 ? sont 12 fils à gérer, compte tenu également 1/8" (que je veux voir la manche de cette taille :d)

les fonctionnalités que vous faites une fois et puis désopprimez ce dont vous avez besoin, que de la table de la famille des pièces que vous mettez un moment à définir.

si vous devez abandonner la famille pour cela, vous devez recréer\modifier la fonction trou pour chaque partie que vous créez, en plus de tout le reste.

p.s.: il y aurait aussi une autre route (que je ne suis pas d'accord pour diverses raisons), et c'est pour créer un trou avec un diamètre nominal et ensuite aller appliquer le fil (comme si c'était un mâle); changer le diamètre nominal le fil sera mis à jour à celui correspondant à ce diamètre nominal. Est-ce que j'ai dit que je suis en colère contre toi ? [Pleurer]

C'est exactement ce que je voulais faire et je ne pouvais pas faire, cependant dès que je peux essayer à nouveau, dans le cado j'ai eu quelques conseils pour me donner sur comment je l'apprécierais! Merci beaucoup.
