exporter dxf à partir du fichier ipt

[ipstatico]

Bonjour.
Excusez-moi si je casse encore les boîtes. Ici vous exportiez des fichiers dxf pour la découpe laser à partir du modèle ipt développé. la chose est très mince et très chère. la justification est que contrairement à d'autres inventeurs de cad échelles le modèle au lieu de la table, puis l'exportation d'un idd hypothétique le fichier ne serait pas étalonné. Comment suggérez-vous d'opérer ? le but doit être d'avoir un fichier dxf correct et une opération aussi automatisée que possible (et donc rapide).

Je vous remercie. Bonne journée.



[dsw]

prouve le vedere questo lien Peut-être que ce n'est pas une solution, mais ça pourrait vous aider à trouver comment la résoudre.



[DrBarde]

Si le développement est à la même échelle que le point de vue principal, ce problème ne devrait pas exister. Si au contraire utiliser une échelle différente alors, exactement comme dans autocad, a des mesures différentes.

nous, puisque tout le monde ne porte malheureusement pas attention à ce particulier, afin de surmonter le problème que nous avons imposé que le développement est à l'échelle 1:1 sur une deuxième feuille, de sorte que lorsqu'il est exporté il n'y a jamais aucun doute.



[ipstatico]

Merci, Je vais faire quelques tests, puis je reviendrai avec un commentaire.

Bonne journée.



[dsw]

la solution proposée par @drbarde C'est le plus simple et, à mon avis, préférable.

uniquement pour l'exhaustivité des informations Je souligne qu'il y a une autre solution, pour utiliser / personnaliser le fichier de configuration .ini pour l'exportation.

Une explication assez claire sur le sujet se trouve dans les liens suivants:
pour les fichiers dxfpar fichier il DwgPour Lamière



[ipstatico]

J'ai regardé les liens du dernier message. ici dans l'entreprise, en enregistrant le profil dxf dans le détail, vous devez répéter la même séquence de commandes pour chaque partie: sélectionnez modèle plat>save as>sélectionnez le dossier>sélectionnez la configuration>save.
Je voudrais automatiser cette procédure, donc aussi par une commande rapide, mais j'ai le soupçon que nous ne pouvons pas à cause de ce message:

"c'est impossible d'utiliser les fichiers .ini créés par l'inventeur pour cette exportation!"

signifie que je dois sélectionner le fichier .ini à chaque fois au lieu de le charger par défaut ?

Je vous remercie.



[dsw]

Il ne devrait y avoir aucun problème d'automatisation pour ce type de fonctionnement.

les étapes sont correctes, mais quelques photos des paramètres aideraient à comprendre le problème.



[ipstatico]

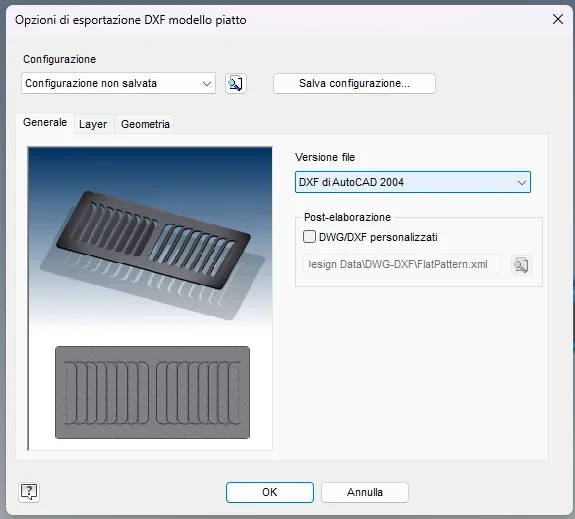

avez-vous un lien qui explique comment créer l'automatisation? dans Je crée la mémoire, vous pouvez enregistrer les événements de la souris et du clavier, puis éventuellement ajouter une boîte de dialogue. Voici une image :Grazie.



[dsw]

concernant le message d'erreur, la configuration a-t-elle été sauvegardée ?



[ipstatico]

Mais tu en as besoin à chaque fois. Je voudrais appuyer sur une séquence de lettres dans le clavier et trouver le dxf créé, ne pas avoir à sélectionner le modèle plat, le dossier, le fichier ini... etc...



[dsw]

Compris.
pour Il y a une discussion sur le sujet avec une règle logique pour faire l'exportation du modèle plat.

Je suppose que vous ne connaissez pas Ilogic donc, essayez de jeter un coup d'œil et de chercher quelques informations sur le sujet.

si vous n'êtes pas intéressé par le sujet (logique), voyons comment procéder.

ps.: aucun enregistreur macro n'existe pour l'inventeur



[ipstatico]

Je ne connais pas Ilogic. Est-ce la seule alternative à l'automatisation ?

Je vous remercie. Bonsoir.



[dsw]

Non, c'est le plus facile si vous avez besoin de personnalisations spéciales, sinon il y a ceci ajouter



[ipstatico]

Dites-moi comment procéder. Il est également bon pour moi de créer une règle logique. J'ai lu un peu le guide d'autodesk, mais ce n'est pas très clair. Avez-vous des liens à suggérer ? Alors évidemment je pourrais commencer par ça poste Mais écrire ici ou dans celui-là ? Tu es libre ?
Je vous remercie.
