Bouteilles de pantographe utiles?? Où je pleure ?

[s.melotto]

Bonjour tout le monde,

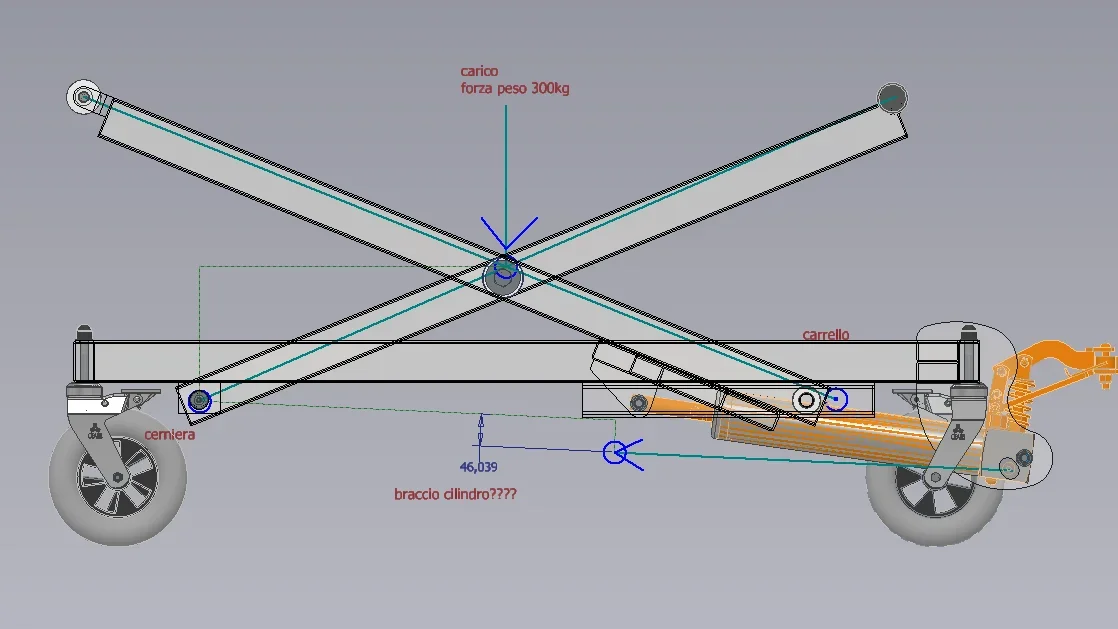

Je devrais calculer l'effort nécessaire à un simple effet cylindre commandé par une pompe à main, pour soulever un cadre de pantographe d'une force de poids totale de 300 kg, centré sur l'étage supérieur (pour le moment nous laissons toute friction ou d'autres forces en jeu).
Je gonfle dans l'équilibre des forces, je ne suis pas sûr d'avoir pris le bras droit pour le cylindre. Je dois dire que je dois utiliser toute la force générée par le cylindre sans la casser (mais j'ai de sérieux doutes) multipliée par la distance perpendiculaire à son axe jusqu'à ce que la droite parallèle à l'axe et passant par la fermeture éclair du pantographe.
J'ai deux doutes :
Dois-je prendre toute ma force ou juste un composant?? Je peux penser à prendre tout, mais je peux y penser, xe je pense que, du moins dans cette position, la composante verticale n'a pas d'effet (il a pantographe ouvert), l'horizontale semble ouvrir le ciseau, mais cela n'a pas d'effet une fois ouvert....c'est-à-dire, d'où que je regarde, je doute.... J'espère m'être suffisamment bien expliqué.
- le bras est pris perpendiculairement à l'axe du cylindre, ou devrais-je prendre le quota verticalement du sol? ?
igo imageJ'espère que tu peux m'aider ! ! ! ! !
merci pour l'attention courtoise



[meccanicamg]

Ce design est vraiment mauvais.
mais c'est vraiment un début avec une force très élevée parce que le bras est très petit.
J'espère que ce n'est pas vraiment comme ça et donne un modèle de bar.
Essayez de regarder les motifs d'autres pantographes.



[Archimed&]

Bonjour, même moi, la plupart du temps de la cellule, j'ai du mal à comprendre. Par exemple, mais peut-être ma limite, ce bras de 46 039 d'où il est pris... Ce serait mieux si je pouvais, de faire un plan statique. lignes simples + contraintes + forces extérieures.
La deuxième chose que je ferais, très importante, est de me fixer un système de coordonnées x, y, et ensuite de briser toutes les forces dans ces deux directions. puis le choix du pôle et enfin l'écriture des équations cardinales. de cette façon, vous avisez immédiatement si les composants font une contribution à l'heure actuelle. Cette méthode est très "academique" mais elle est fondamentale, si les diagrammes et les schémas ne sont pas dessinés (bien) laisse toujours quelque chose, même si vous êtes appeléfeynman, et les comptes deviennent élevés.



[s.melotto]

Bonjour.
Je sais que j'ai fait quelque chose de très rapide.

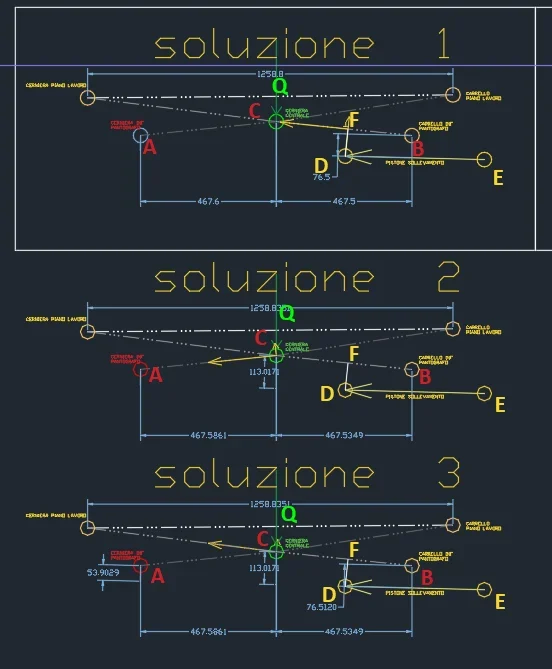

joint un croquis plus exhaustif. . . .
Je dois comprendre quelle force le cylindre a besoin (vinculé au faisceau à travers df) pour soulever la charge q
en jaune le cylindre selon son axe, doit élever la force représentée en vert; j'ai indiqué les charnières et les chariots, mon doute est comment je dois décomposer et où appliquer la force motrice; je suis en train de gâcher. .
- Oui. Où dois-je appliquer la force?
- quels composants contrastent la charge et comment les calculent-ils?
- Oui. Quelle est l'expression de l'équilibre?
S'il vous plaît aidez-moi
Merci beaucoup pour l'aide future
Bonne fin de semaine



[Archimed&]

Bonjour, mon ami, je suis désolé de pouvoir vous demander plus parce que j'ai encore un peu de difficulté à comprendre votre plan

1. Les chariots sont deux, non ? Un en haut et un en bas. si vous n'aviez qu'un seul rendement isostatique, puisque vous auriez 3 corps mobiles au total (les deux x tiges plus la plate-forme qui monte, puis 3x3 neuf degrés de liberté) mais 4 charnières et un chariot qui enlèvent 2*4+1*1=9 degrés de liberté, alors tout. de votre schéma il semble qu'en haut à droite vous avez une fermeture éclair;

2. l'écume jaune qui change dans vos trois solutions que serait-ce? le composant du cylindre ?

3. Si oui, les solutions 1 et 3 sont égales parce que vous déplacez une force appliquée à un corps rigide le long de son acte d'action, et cela influence dans l'écriture des équations d'équilibre (principe de transmissibilité)

Je vous remercie !



[Archimed&]

J'espère que vous pouvez mettre des fichiers externes, en plus des nombreux messages déjà présents sur le forum concernant le sujet, je vous suggère de jeter un oeil à ce document, à partir de la page 55, où le calcul que vous recherchez est expliqué

https://webthesis.biblio.polito.it/9433/1/tesi.pdf



[Marco F inox]

avant de faire autant de calculs, s'il représente le cylindre et sa tige, le bras poussoir est donné par la distance de cet axe du point b, centre de rotation.
Ce bras, déjà mis comme on l'a déjà dit, tend à annuler quand la tige atteint le point b, la plate-forme s'arrête et ne monte plus.
il est nécessaire de changer les points d'ancrage du cylindre.
