Tableau dans Autocad

[Mirco T.]

Bonjour à tous,

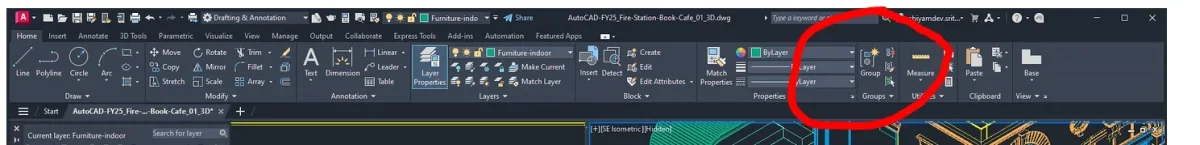

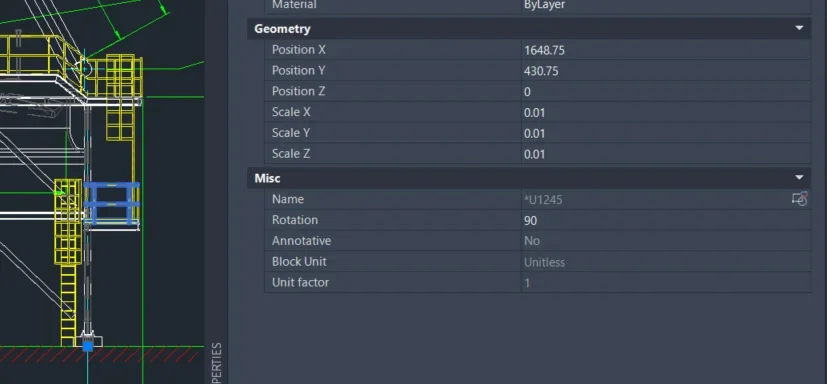

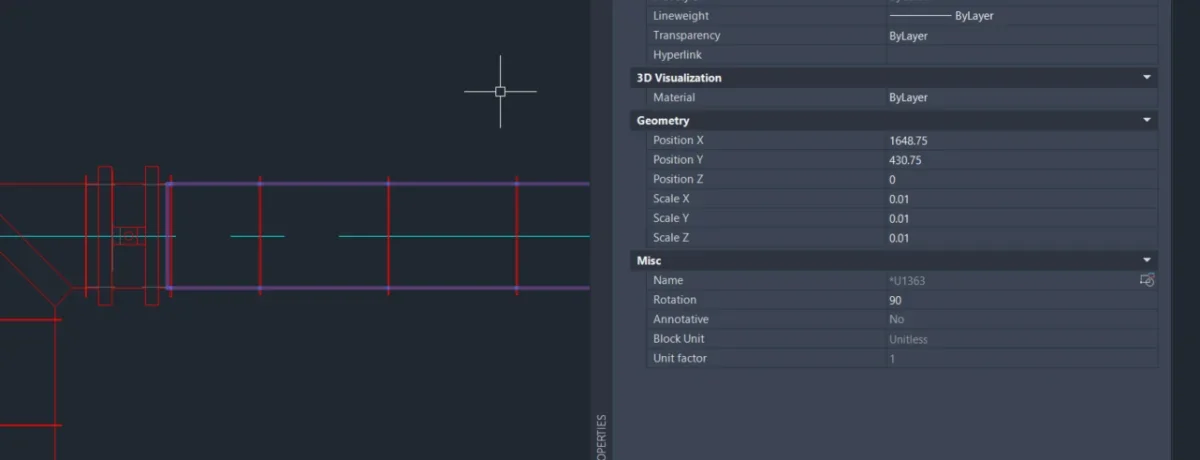

Je reçois du fournisseur de table en format dwg, tous les solides sont exportés comme pas de blocs de noms (j'attache une capture d'écran.)
Je suis 99% sûr que mon fournisseur utilise l'inventeur pour modéliser, quelqu'un peut me dire comment faire des tables comme ça ?

Merci beaucoup.

p.s. tous les blocs ont comme origine les coordonnées 0.0.0 de 3d



[DrBarde]

Je pense que c'est quelque chose de personnalisé, l'exportation à dwg je n'ai pas la possibilité de gérer les blocs de première vue.



[dsw]

tous les solides sont exportés comme blocs sans nom

Les blocs qui contiennent du solide ou des blocs avec une représentation 2d du solide?



[Mirco T.]

blocs avec une représentation 2d de solide



[dsw]

Exporter des fichiers de l'inventeur peut être personnalisé, mais regarder des images me rappelle beaucoup des paramètres de "autocad mécanique", difficile à dire.

le problème sont les blocs ou était-ce juste une curiosité?



[Mirco T.]

vous pourriez également être mécanique autocad!
non est une curiosité parce que je voudrais réussir à me reproduire comme une mise en page.
une idée ou un commentaire est bien accepté!



[dsw]

Je ne comprends pas, que voulez-vous dire quand vous parlez de reproduire la disposition ?



[Mirco T.]

J'aimerais pouvoir faire une telle table.



[Catafratto]

pourrait être exporté en dwg du modèle 3d (pas de tableau, propre du modèle 3d)Je pense qu'il agit comme vous dites.



[dsw]

@catcher Peut-être, mais je ne pense pas, il y a des quotas, les blocs sont des entités 2d et peut-être que ce n'est même pas une exportation de l'inventeur



[dsw]

J'aimerais pouvoir faire une telle table.

inventeur d'arnaque ?



[Mirco T.]

aussi avec autocad



[DrBarde]

pourrait être exporté en dwg du modèle 3d (pas de tableau, propre du modèle 3d)Voir la pièce jointe 71969Je pense qu'il agit comme vous dites.

facendo così esporti un 3d



[Peppe]

Bonjour à tous,
Je reçois du fournisseur de table en format dwg, tous les solides sont exportés comme pas de blocs de noms (j'attache une capture d'écran.)
Je suis 99% sûr que mon fournisseur utilise l'inventeur pour modéliser, quelqu'un peut me dire comment faire des tables comme ça ?

Merci beaucoup.

p.s. tous les blocs ont comme origine les coordonnées 0.0.0 de 3dVoir la pièce jointe 71960Voir la pièce jointe 71959

Essayez de lire cette discussion:

https://www.cad3d.it/forum1/discuss...i-del-parti-corpi-in-layer.63444/#post-500141



[blakhaTTT]

puis de ce que je sais, quand vous enregistrez en tant que copie ou exportation à dwg (ne pas enregistrer par nom ) la table idw par l'inventeur. vous devez aller sur les options et sélectionner dans la liste mécanique autocad. Cela vous permet d'exporter vers des groupes et non dans des lignes séparées avec des paramètres par défaut (par personnalisation). puis sur autocad, vous pouvez décider d'activer ou de désactiver les groupes. Je répète que ce ne sont pas des blocs. J'espère avoir été très clair. disponible pour plus de doute.



[Mirco T.]

Essayez de lire cette discussion:

https://www.cad3d.it/forum1/discuss...i-del-parti-corpi-in-layer.63444/#post-500141

Je vous remercie. @peppe Vous avez une solution pour tout ! !



[tzadik]

vous devez recréer - en inventeur - un jeu de calques similaire ou égal à ce que vous utilisez sur autocad.
quand un inventeur indépendant dwg est exporté, puis sur autocad vous vous trouvez tout aligné.

vice versa Je ne pense pas qu'il soit possible de créer de nouvelles couches pour les blocs/parties dérivant de l'axième 3d.
Il est exact que vous avez travaillé ainsi sur autocad (ou autocad mécanique) mais dans la pratique c'est comme utiliser un état d'esprit 2d, travailler sur une exportation 3d.
utile ? Pas utile ? Je ne sais pas.
Est-ce une perte de temps ? Oui, je dirais toujours.
