SOLIDES - COMPOSANT À SVILUPPO COME RISOLVERE

[LUCA MILANESE]

Bonjour.
J'ai créé un ensemble avec solidworks version 2020, par nécessité j'ai effectué une sauvegarde/copie du fichier au format *.step, cette opération a modifié le fichier original apportant une vue transparente certains sous les assemblages de l'axième global et affichant dans l'arbre certains assemblages comme "en développement" à travers l'icône de l'enveloppe. Je ne comprends pas comment tout restaurer comme ce qui se produit dans le développement n'est pas visible dans le tableau de dessin



[czar]

Si je ne l'ai pas mal compris, un sldasm l'a sauvé en pas et tu as toujours ouvert l'étape avec des travaux solides, non ? J'exclus les problèmes avec la seule opération de "enregistrer par nom " dans le fichier source.



[Dum]

Au revoir.
Pas en développement, mais "inviluppo". .
C'est une option que vous utilisez lorsque vous voulez afficher un encombre sur le 3d sans qu'il apparaisse dans la table.
(il y a cependant la façon de le montrer dans le tableau et apparaîtra avec des lignes pointillées; Mais vous ne verrez pas ce qu'il y a derrière, car sw est toujours un solide donc si vous avez quelque chose à montrer derrière ce tour, vous devrez demander de voir les lignes cachées de la personne concernée.
Mais allons-y avec l'ordre. )

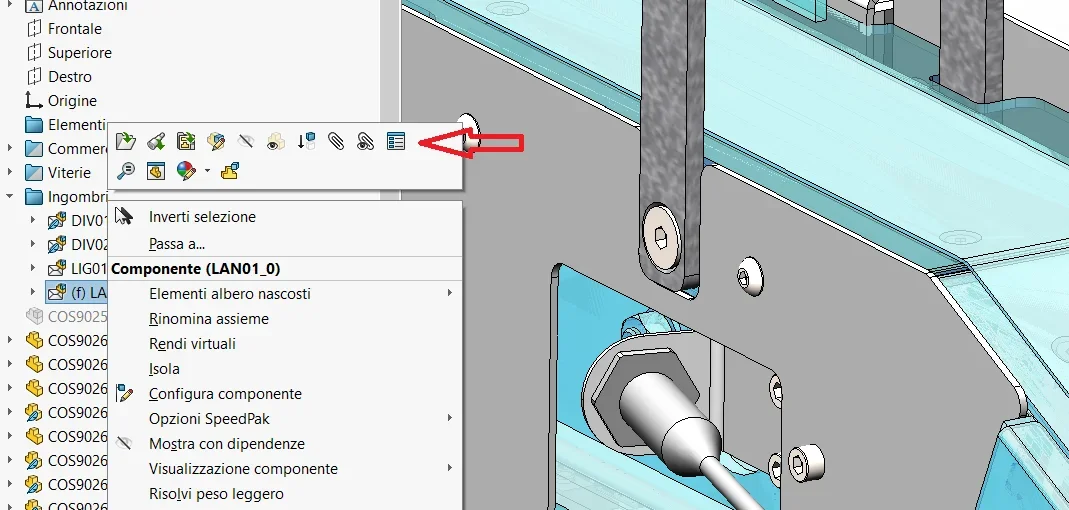

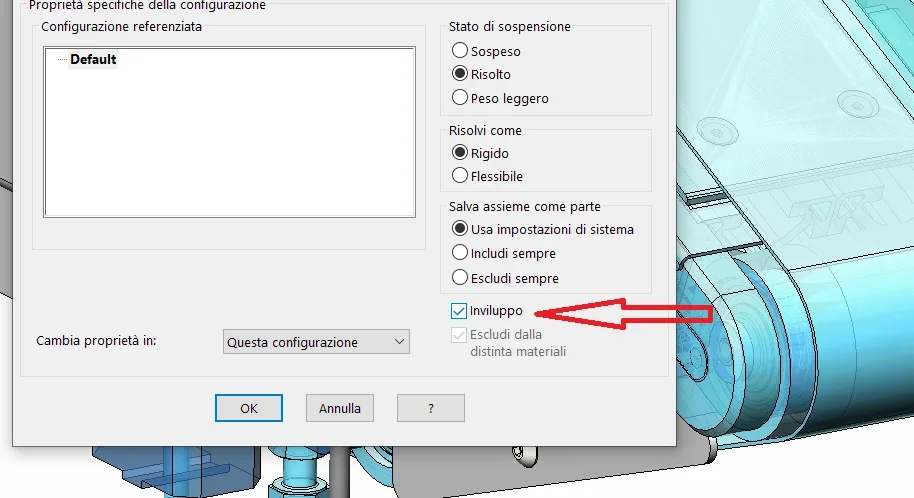

pour supprimer l'option "développer" vous devez faire un clic droit sur l'élément, puis choisir "propriété de composants"dans le menu qui vous ouvre désélectionne l'option "invilude" (si vous avez plusieurs configurations utilise également l'élément "changer les propriétés dans:" et sélectionnez "toutes les configurations", donc vous le faites une fois.et retournera l'icône "normale" et votre assistance particulière sera visibledans le cas où vous utilisez une enveloppe et, pour donner des références, vous voulez la voir, vous devez procéder comme suit:

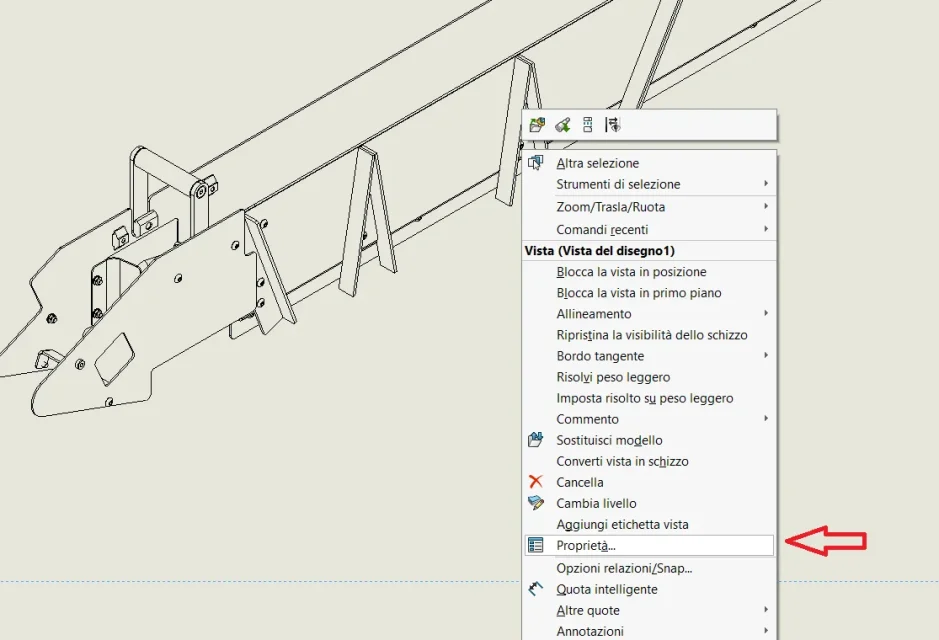

c'est la vue standard qui crée sw avec une enveloppeclic droit sur la vue, choisissez propriétés

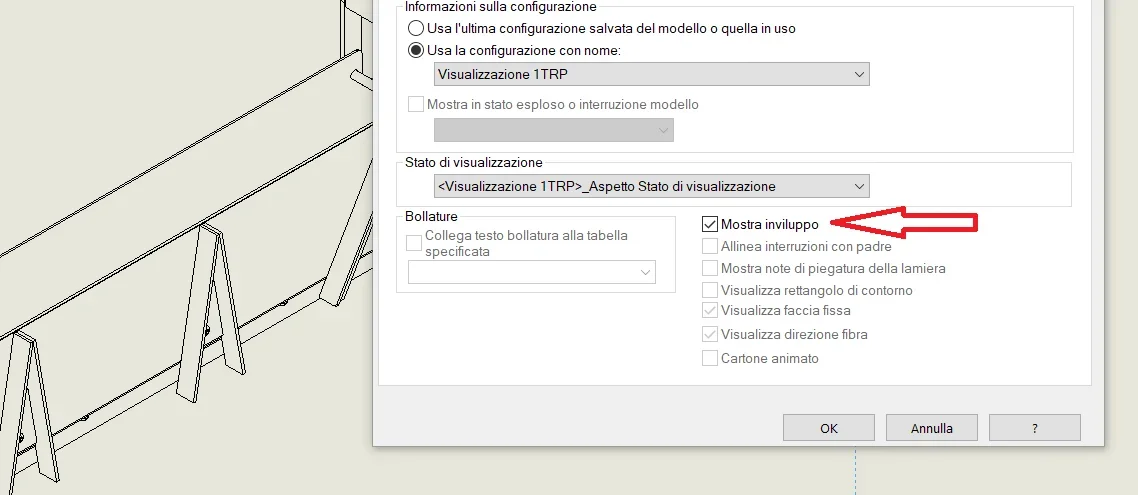

puis sélectionnez l'élément "afficher l'enveloppe"et ce sera le résultat

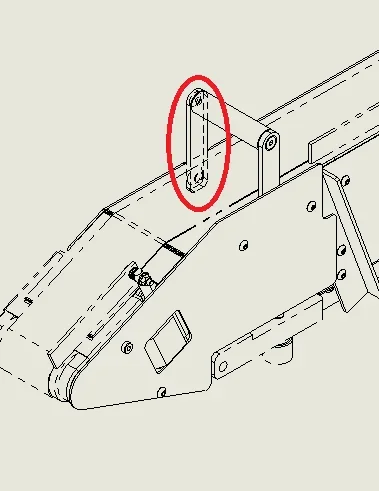

comme je vous l'ai dit, voyez que dans la sélection rouge le support n'est pas vu, il reste couvert par l'enveloppe qui sw gère cependant comme un solide); au cas où vous voulez le montrer (ou montrer d'autres composants), vous devez cliquer dans la feuille de dessin avec le bouton droit sur l'élément qui vous intéresse (ou vous allez le chercher dans l'arbre) cliquez sur exposition / cache, choisissez "afficher les bords cachés ".

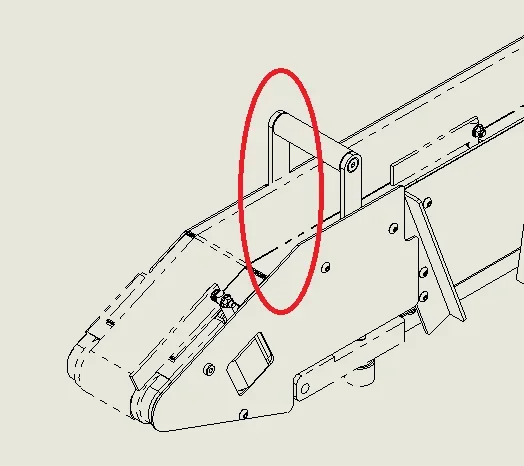

voilà le résultat
l'enveloppe est pratique pour mettre dans les assemblages toutes charges de groupes adjacents, parce que même si vous le montrez dans le dessin, il le retire automatiquement de la boom.

J'ai écrit rapidement, j'espère avoir été clair



[Dum]

Dépêche-toi, j'ai oublié un peu.

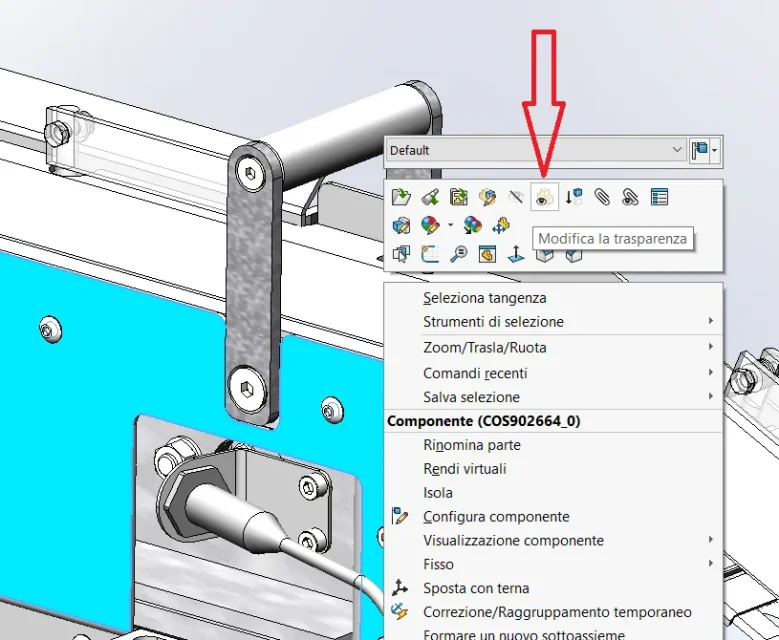

en ce qui concerne la transparence, vous pouvez toujours la jouer en cliquant droit sur le particulier/axe qui vous intéresse et ensuite la rendre transparente ou non avec l'icône "changer la transparence"
mais ce n'est qu'un aspect graphique de la 3d ne modifie en aucune façon la bom et même la table.
