Parce que CatDescendre un Dwg.

  • Auteur du sujet Auteur du sujet Zimmemme
  • Date de début Date de début

Zimmemme

Guest
bonjour à tous.
j'ai un problème quand je garde un cathdrawing à dwg.

en particulier le problème est sur les vues en vui est appliqué le "délai visuel" qui se trouve dans les propriétés de la vue et qui permet de voir seulement une partie de la vue elle-même.

pendant la conversion à dwg ce "ring" disparaît et les vues retournent à être complètes, créant ainsi un résultat différent de l'original.

quelqu'un peut m'aider ?
merci d'avance.

étrange.. pour moi il ne se passe pas sur v5r17, essayer éventuellement de bloquer les vues qui vous intéressent rester coupé et puis répéter l'exportation.

v5r17, est la même version que j'utilise.
malheureusement même bloquer la vue le problème ne résout pas!

au secours !

donc, j'ai résolu.
par conséquent, le cutout a un bug qui est facilement surmonté en utilisant non pas la commande dans le menu contextuel de la vue mais celle avec icône près de la vue détaillée.
l'utilisation de cette conversion en dwg/dxf va bien.

merci tendre, j'apprécie l'engagement à 1000! :

donc, j'ai résolu.
par conséquent, le cutout a un bug qui est facilement surmonté en utilisant non pas la commande dans le menu contextuel de la vue mais celle avec icône près de la vue détaillée.
l'utilisation de cette conversion en dwg/dxf va bien.

merci tendre, j'apprécie l'engagement à 1000! :
de rien, en fait, j'utilise toujours l'icône, car j'ai passé la conversion.
bon à savoir, même catià a ses beaux bugs, pas seulement pro-e;)

nx: confondu::)
ssssssss... que ugoa écoute...:p

(sur le r16 il a fait les caprices dans la mise à jour des tablettes lorsque le 3d était composé d'entités 'mixées' ou solides + surfaces, tout a été réglé à partir de 18 sur puis insérer une option sélectionnable dans la propriété de vue)

(en cas de doute)


Pièces jointes

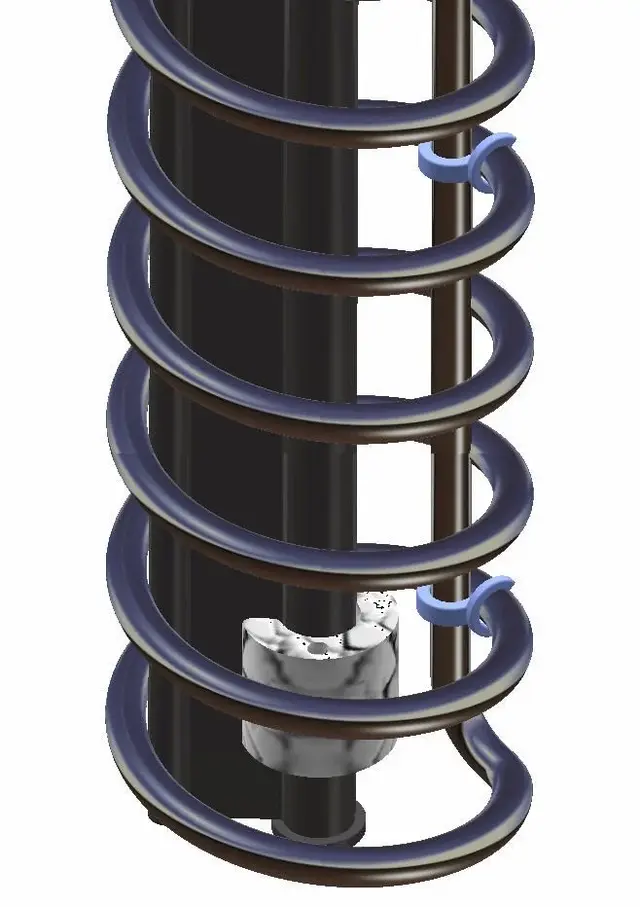

  • catiàV5_cose_egregie.jpg
    56.9 KB · Affichages: 23
Dernière édition:
je sais;)
je présume aussi avec ug:p
même si sur votre tube il y a plus de choses "egregie" sur catia:cool:
beaucoup dépend du "manique" ! ! ! ! !
p.s.
si je ne me souviens pas mal, mais ce n'est pas mon secteur, ce n'est pas un bug, mais une fonctionnalité différente. je pense qu'ils m'ont dit une fois que l'icône utilise la même procédure que la tôle ou quelque chose.

bonjour à tous.
