erreur dans l'analyse dans Catia

[dante19]

bonjour à tous
quelqu'un peut-il m'aider ?
j'ai une assemblée assez complexe. . . .
j'ai une analyse statique.
imposer des contraintes et tout...
je fais le calcul, le maillage le fait mais au moment de
faire le calcul des déformations etc...
il retire l'erreur :
"parametre1: structure de rigidité invalide"

qu'est-ce que ça veut dire ?
je vous remercie.



[Vmax]

il semblerait qu'il y ait un problème au niveau de la matrice de rigidité, il peut avoir trouvé une matrice singulière ou trop mal conditionnée.
revendre les contraintes et ne pas laisser les mouvements rigides. dans la deuxième ligne faire un contrôle de la qualité du maillage.
au revoir.



[dante19]

erreur sur le mesh...

mais comment ne pas donner une valeur de maillage < 0,125 mm??? ? ? ? ? ? ? ?

je dois avoir une valeur inférieure. quelqu'un peut-il m'aider ?
merci beaucoup.



[Matteo]

comment vmax a écrit la première hypothèse à laquelle je pense est un problème de contraintes ou peut-être de connexions (est un calcul linéaire? ).

pour la valeur de maillage (0.125mm): n'est significatif que par rapport à la taille du modèle, vous devriez donc nous donner quelques informations supplémentaires (si vous mettez des images c'est mieux). bonjour.



[dante19]

en particulier, peut-on imposer des restrictions sur la taille minimale du massatura?
à quel niveau puis-je me pousser à réduire la dimension mondiale?
et quel est le lien entre la taille du maillage global et le maillage local?

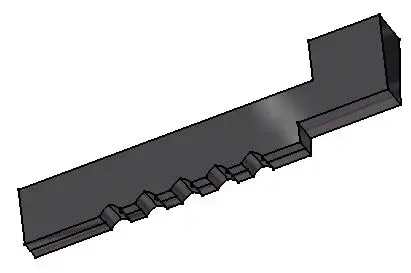

j'ai un morceau de taille environ: 6x3.5x51 mm.... et dans une zone je dois aller analyser un point où j'ai un cylindre de rayon de 0,13 mm et h=0.003 mm....dans ce point le massatura doit être moolto poussée! !
merci et bientôt



[Matteo]

en particulier, peut-on imposer des restrictions sur la taille minimale du massatura?
à quel niveau puis-je me pousser à réduire la dimension mondiale?
et quel est le lien entre la taille du maillage global et le maillage local?
j'ai un morceau de taille environ: 6x3.5x51 mm.... et dans une zone je dois aller analyser un point où j'ai un cylindre de rayon de 0,13 mm et h=0.003 mm....dans ce point le massatura doit être moolto poussée! !
merci et bientôt

je ne peux pas vous donner plus d'informations parce que je n'utilise pas de catia/abaqus, l'objet auquel l'image se réfère ne semble pas critique au niveau du maillage, mais pas pour cette ligne (tangence? centrale.

la taille du maillage est critique au sens de la taille de l'objet (parce que la précision du modèle de cad peut être inférieure à celle que vous demandez). dans certains cas, il peut y avoir des problèmes de "croissance" du maillage entre la zone la plus fine et la zone normale (vous devez réduire dans ce cas la taille de l'élément standard).
