comment assembler les goupilles de liaison

[mtvonno]

au revoir à tous,
et excusez-moi si je connais niubbo...
j'ai un problème. je jetais un scooter. et fait un piston rudimentaire et l'épingle que je voulais assembler.
j'utiliserais la contrainte de l'épingle en sélectionnant le bord de l'épingle et puis le trou sur le piston... seulement, voici le problème, qui ne me reconnaît pas le bord du trou sur le piston. la seule façon d'assembler les deux parties est de sélectionner la surface limitée par le trou sur le piston et la broche... mais elle s'accouple mal et surtout parfumée.
où ai-je tort? je voudrais utiliser le lien de broche et ensuite le placer avec un décalage maximum.. .
fichiers allego (parties +assieme)
je vous remercie.



[Peppe]

vous ne pouvez pas faire un trou d'épingle, parce que le bord sur le piston n'est pas rond mais elliptique, juste faire une coïncidence, alors vous donnerez une autre allée qui sera la demi-mille de l'épingle avec la demi-mille du piston, cela peut être utile aussi dans d'autres cas et c'est que si vous changez la longueur de l'épingle, vous êtes toujours sûr qu'il est placé dans le demi-piston.



[Ilario]

vous ne pouvez pas faire un trou d'épingle, parce que le bord sur le piston n'est pas rond mais elliptique, juste faire une coïncidence, alors vous donnerez une autre allée qui sera la demi-mille de l'épingle avec la demi-mille du piston, cela peut être utile aussi dans d'autres cas et c'est que si vous changez la longueur de l'épingle, vous êtes toujours sûr qu'il est placé dans le demi-piston.

puissance maximale :d :d



[vale79]

bonjour.
j'espère ne pas te dire un stupide xkè je ne suis pas très expérimenté... mais as-tu essayé de faire le trou comme "trou" et pas comme "extrusion" ? peut-être qu'il voit l'axe et vous pouvez utiliser la liaison correctement. cmq j'ai essayé sur votre dessin sur le vol et je l'ai inséré en deux (avec la face de broche coïncidant avec l'axe vertical du piston) puis enlevé le serveur avec l'inventeur pour la maintenance .. , peut-être que vous pouvez le déplacer, xò pas avec offset xkè le déplace vers le bas.
bonjour.
voiturier



[mtvonno]

Ok, merci.
Ce n'est pas la ceinture de l'oblierai. . . . .



[Mario SJPD]

vous ne pouvez pas faire un trou d'épingle, parce que le bord sur le piston n'est pas rond mais elliptique, juste faire une coïncidence, alors vous donnerez une autre allée qui sera la demi-mille de l'épingle avec la demi-mille du piston, cela peut être utile aussi dans d'autres cas et c'est que si vous changez la longueur de l'épingle, vous êtes toujours sûr qu'il est placé dans le demi-piston.

exact en fait est un trou exécuté sur une surface cylindrique pour laquelle le bord n'est pas circulaire.



[mtvonno]

bonjour.
j'espère ne pas te dire un stupide xkè je ne suis pas très expérimenté... mais as-tu essayé de faire le trou comme "trou" et pas comme "extrusion" ? peut-être qu'il voit l'axe et vous pouvez utiliser la liaison correctement. cmq j'ai essayé sur votre dessin sur le vol et je l'ai inséré en deux (avec la face de broche coïncidant avec l'axe vertical du piston) puis enlevé le serveur avec l'inventeur pour la maintenance .. , peut-être que vous pouvez le déplacer, xò pas avec offset xkè le déplace vers le bas.
bonjour.
voiturier

j'ai essayé de faire le trou au lieu de l'extrusion, mais il ne change pas, mais comme il a dit peppe ne le reconnaît pas
bonjour.



[vale79]

ok, donc nous savons pour la prochaine fois.
grâce à tous
voiturier



[VigZ]

un seul conseil supplémentaire. .

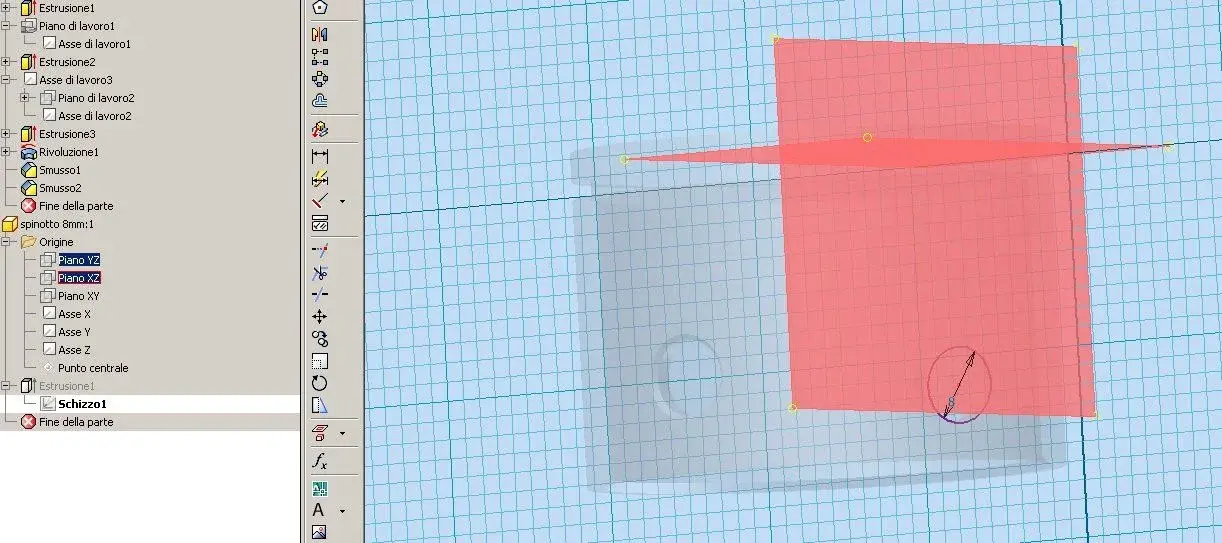

projet les plans dans le premier croquis et dessin centré, vous n'aurez pas besoin d'essieux supplémentaires

pour faire un plan tg au cylindre à ce point, vous ne ferez qu'un plan, cliquez sur le plan central et cliquez sur la face cylindrique. .

petits conseils pour bien faire les choses



[VigZ]

j'ai rebaptisé parce que ça ne marche pas. . . .
