plomb radial

[proxinge]

y a-t-il quelqu'un qui a une idée de comment créer un rétino qui donne un effet cube de pierre pour les planchers à géométrie circulaire ?
je vais mieux expliquer.
- je dois créer une chaussée en cubes de porphyre avec géométrie circulaire avec un centre d'origine
- je ne pense pas qu'il soit possible d'utiliser un retino car la géométrie ne se répète pas régulièrement mais change en fonction de la distance du centre d'origine
- je pense que nous pouvons aller avec une macro ou un lisp de fichier, mais en la matière ils sont rapides
des idées ou un peu d'aide ?
je vous remercie :



[GP.]

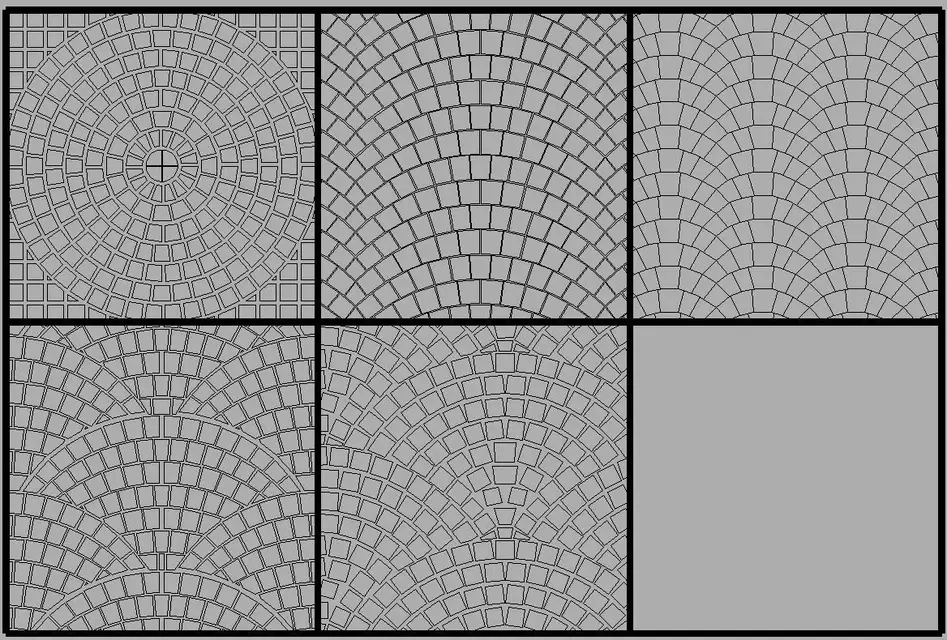

voir si cela peut être bon pour vous:



[proxinge]

merci pour l'aide mais peut-être que je n'ai pas expliqué :
- je dois créer une chaussée avec des cubes arqués d'un seul centre avec des éléments "fichier parallèle" disponibles
- pour autant que je sache qu'il ne peut pas être fait avec un motif que la géométrie n'est pas répétée et donc les rétinales avec des géométries de paon ou des arcs poussant ne sont pas bonnes

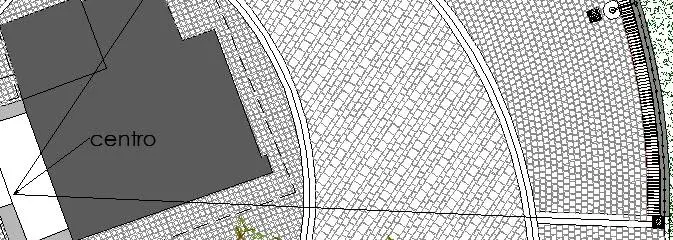

de l'image jointe (un peu petit) vous voyez ce que je dois faire. le plancher intérieur et extérieur est fait avec des cubes disposés en forme circulaire d'un seul centre. dans le projet final je les ai dessinés un par un avec une série polaire et je vais couper les bords. maintenant je dois faire l'exécutif et, je dois faire des changements, je me demandais s'il y avait une méthode plus intelligente



[Midnite]

bonjour proxinge j'avais posé cette question aussi ! la réponse que j'avais donnée est non !



[proxinge]

très bien ! je vous remercie ! je vois que l'ancienne méthode du coleman est toujours gagnante



[Midnite]

méthode du coléoman ?



[proxinge]

l'ancienne méthode manuelle: pendant 16 ans j'utilise autocad (à partir de rel. 9) et enfin sort toujours.



[Midnite]

il est vrai que vous devez vous rendre. j'avais le même problème et j'ai essayé de faire un retino radial en utilisant la commande de série radiale mais c'était un ouvrier !



[Joseph]

à juste titre abandonné l'idée d'éclosion radiale, il faut trouver d'autres méthodes.
idéal serait un lisp de fichier (ou vba) mais la perte de temps pour construire il doit être récompensé par une utilisation intensive dans plusieurs cas.

pour résoudre, localement, votre problème, l'alternative pourrait être la commande mesurée combinée avec les blocs; je vous donne la piste, si vous voulez essayer (c'est juste une alternative, mais ce pourrait être un peu plus rapide).
3 données:
- côté l du cube, que vous transformerez en bloc avec le point de base au centre du côté supérieur.
- distance entre les centres cubes (dans les deux sens, radial et tangentiel) au-dessus de la valeur l
- rayon minimum r de la première circonférence.

avec contrôle offset (distance s) trace le nombre de circonférences nécessaires sur une couche dédiée.
changer les couches. commande multiple - taille - choisissez le premier circonf. - opz.blocco- nom du bloc- vrai si -distance- envoyer
(répète pour toutes les circonférences)
désactiver les circonférences.
crée la limite de la zone à traiter et superposée aux blocs (vous pouvez l'insérer même avant)
exploser tous les blocs internes et ceux autour de la zone ci-dessus (juste une plus grande sélection rectangulaire de la zone)
extim commande d'expresstools et supprime la partie externe.

le seul inconvénient est l'explosion des blocs, qui n'est généralement pas recommandé parce qu'il déjord la taille du fichier et ralentit sa gestion.

joseph



[Fonzie]

merci, vous m'avez sauvé la vie ! il était des jours où je cherchais ces appareils !! !



[Elia 90]

grâce au retini.
Éliya



[enzomatto]

grâce au retini
