Créer un tuyau

[chapeau]

bonjour à tous
j'utilise l'inventeur 2009 pendant un certain temps, mais à ce jour je ne pouvais pas créer un tube comme ceux présents dans le centre confiné, et je m'explique mieux. si vous vous souvenez quand vous insérez un tube du centre contenu, ce n'est pas seulement considéré comme une seule partie, mais il va éventuellement s'additionner avec les autres (de caractéristiques égales) afin d'avoir la somme linéaire de tous les tubes présents. si quelqu'un a déjà réalisé quelque chose comme ça pour comprendre comment le faire.
je vous remercie.

bonjour à tous.



[VigZ]

Je ne comprends pas la question. .



[pagnotz]

je crois comprendre, pour faire ça, il faut "jouer" avec les propriétés du tube...
principalement dans les paramètres du document -> composants distincts du tube, vous devez mettre comme quantité de base le paramètre associé à la longueur du tube lui-même.
alors, si vous devez définir une iproperties qui doit toujours rester avec la même valeur pour toutes les instances de ce tube (par exemple, mettre en "stock number" la valeur "tubo ø30").
lorsque vous allez créer une liste de parties d'un ensemble avec des tubes x du même type mais avec des longueurs différentes, en utilisant les "réglages de groupe" dans les propriétés de la liste elle-même, vous pouvez regrouper les éléments selon un paramètre (dans notre exemple ceux qui ont le même nombre d'entrepôt) et additionner les longueurs



[VigZ]

ahhh je pensais à publier dans le cc...



[spy280]

si vous vous souvenez quand vous insérez un tube du centre contenu, ce n'est pas seulement considéré comme une seule partie, mais il va peut-être s'additionner avec d'autres
quotas)

excusez-moi, mais vous parlez d'une simple insertion du centre de n'importe quel type, ou, par exemple, avez-vous besoin d'extraire les compteurs d'un certain tube, avec des tuyaux ? ?



[chapeau]

excusez-moi, peut-être que je n'ai pas été clair laissant beaucoup de détails.
supposons que je doive faire un set. je commence à prendre mes tubes du centre de contenu (ceux préchargés par le logiciel). après l'avoir choisie, je commence à définir la longueur, puis me demande de l'enregistrer avec un nom de fichier qui n'est rien d'autre que le type de pipe avec la longueur prédéterminée. dans mon montage le même tube (par exemple iso 4200 pipe 114,3 x 2 - 500a) est répété 5 fois.
quand je mets sur le tableau, dans les parties de la liste, je trouverai le "x" du tube qui comme quantité n'aura pas "5" mais 2500mm.
comment puis-je créer un tube (qui dans ma société est de pvc et avec des mesures spécifiques) avec le même critère? j'ai essayé avec l'ipart, dans lequel la longueur est un paramètre variable, mais quand je dois ensuite seller il ne me donne pas comme nom de fichier l'extension de la longueur que j'ai choisi. je pense que le problème vient de ça.
j'ai aussi essayé de le rendre identique (en paramètres) à ceux du contenu central, mais le problème persiste.

je vous remercie.



[Peppe]

vous avez une bibliothèque personnalisée ?
si vous, déterminez une famille de tubes qui vous convient déjà dans c.c.-> couvrez la famille dans votre bibliothèque personnalisée, puis vous travaillerez sur les valeurs du tube en variant les paramètres dont vous avez besoin (par exemple en ajoutant des diamètres absents, en changeant les épaisseurs, et même en mettant le matériau), à ce stade vous avez vos tubes personnalisés. .



[spy280]

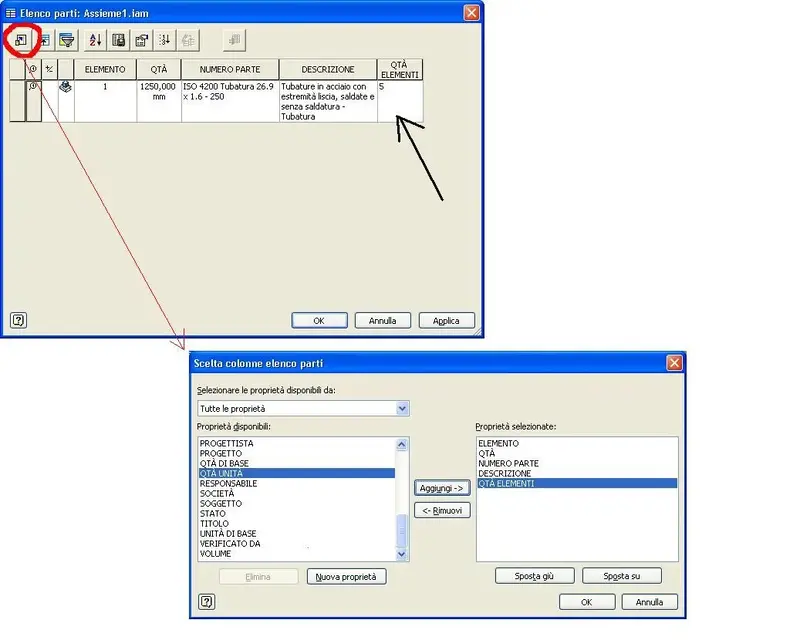

je ne sais pas si c'est ce que tu voulais dire. double-cliquez sur la table du matériau, cliquez sur le premier bouton en haut à gauche, choisissez l'élément que vous voulez apparaître dans la table, cliquez sur ajouter... (voir pièce jointe)
bonjour.



[chapeau]

vous avez une bibliothèque personnalisée ?
si vous, déterminez une famille de tubes qui vous convient déjà dans c.c.-> couvrez la famille dans votre bibliothèque personnalisée, puis vous travaillerez sur les valeurs du tube en variant les paramètres dont vous avez besoin (par exemple en ajoutant des diamètres absents, en changeant les épaisseurs, et même en mettant le matériau), à ce stade vous avez vos tubes personnalisés. .

je vais devoir le faire.

je vous remercie.



[Peppe]

selon moi est la meilleure route que je suis moolto favorable à l'utilisation en masse de c.c. :36_1_13:



[chapeau]

les gars, j'ai trouvé comment faire ça, mais il y a un passage que je ne comprends pas pourquoi il ne fait pas exactement ce que j'attends.
j'ai simplement copié un tube existant par l'éditeur c.c. la copie obtenue je l'ai modifiée selon mes besoins dimensionnels, le diamètre extérieur et l'épaisseur du tube. quand je l'ai mis dans mon ensemble, le tube créé a toujours une extrusion de 250mm. je pense que le problème réside dans la cartographie des paramètres, mais je ne sais pas comment le faire. j'ai vu que les tubes existants sont exactement cartographiés comme les miens, mais comme par magie ça marche. quelqu'un pourrait m'aider avec ça ?
merci et un salut à tous.



[Peppe]

vérifier la longueur du champ, dans l'éditeur c.c., il doit y avoir une valeur de type 1; 10000, c'est le champ de longueur que vous pouvez avoir. .



[Ilario]

@ chapeau: c'est inutile que vous copiez / colliez le même message tout le temps, je le garde à chaque fois...
