3D Resultados de rosca para impressão

[Dedo84]

Bom dia.
Estou começando a usar fio 3d de borda sólida. Mas eu vejo que não há desvio e de fato as peças impressas não estraguem.
você tem alguma sugestão para adicionar choques como tabelas de rosca?
Tentei com o deslocamento clássico, mas não funciona.
Obrigado.



[marcok625]

oi eu uso os parâmetros de impressão na criação do arquivo 3mf ou gcode. por exemplo no cuidado, mas eu também acredito em todos os outros cortadores, (magari com nomes diferentes) você encontra o comando "slicing tolerância" que por padrão está em "meio", nestes casos eu colocá-lo em exclusivo, desta forma o centro do bico não é para imprimir na linha do perímetro da peça tornando-a aumentar em tamanho, mas sempre imprimir internamente no perímetro da peça teórica.Espero ter explicado.
você já tentou com esta configuração?



[Dedo84]

Olá, obrigado pela dica... Vamos tentar assim.
mas você coloca essas configurações na impressora ou exportou diretamente do cad?
Obrigado.



[marcok625]

Oi, da sua pergunta, eu entendo que há também algumas soluções pouco claras.
Esta informação é encontrada no cortador (software para impressão 3d) não no cad.
lado cai outra coisa que pode fazer a diferença é a qualidade com que você gera o formato stl que é geralmente o formato que os cortadores abrem. se a qualidade da geração deste arquivo é baixa, portanto, a forma geométrica da peça que será impressa será "simplificada". um exemplo apenas as superfícies redondas que são simplificadas para uma série de superfícies planas consecutivas.



[Dedo84]

Olá, costumávamos carregar um .stp diretamente da impressora.
Mas como não vou diretamente à imprensa, faço dois cheques com colegas:
- lado de exportação podemos sair com .stl escolhendo alta resolução
- lado da impressora que vejo com meu colega
Obrigado.



[marcok625]

Olá, nada. Faria mais algumas perguntas que poderiam ajudar. que impressora e que cortador você usa? De que fio estamos a falar? Qual bico você está usando 0,4 ou 0,25? Qual é o material usado pla, abs, nylon? Obrigado.



[Dedo84]

Olá, aqui está o que usamos:
- impressora Stratasys f370
- material abs-m30
- O tamanho do bico não sei... Perguntei e aviso-te.
- tentamos com a melhor resolução de corte
- nada muda importando um arquivo .stp ou um arquivo .stl exportado por cad com melhor resolução

a dúvida de que me assimila no entanto é que a borda sólida lateral (versão 2021) não são contemplados os choques.

outra prova que fiz é inserir nos furos da tabela os diâmetros adicionando ou subtraindo os desvios tabelados. desta forma o buraco é realmente gerado aumentado, enquanto o pino não gera qualquer thread.
Se houver alguma sugestão, eu ficaria feliz em tentar.
Obrigado.



[Be_on_edge]

Acho que este é o principal problema a ser corrigido na fase de impressão.

Na minha opinião é apropriado relatar isso; a função foi criada precisamente para a impressão 3d não faz sentido que as peças impressas então não estrague.



[Vittorio]

Olá.
Não sei que precisão precisa de ti no fio.

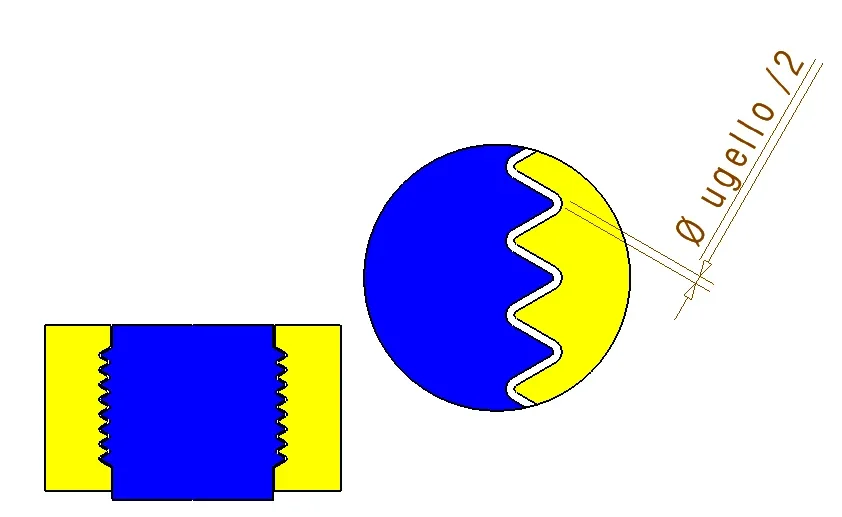

Eu adotei esta regra:
na construção da hélice das mães dar um jogo igual a metade do øugello
então jogo do bico ø 0,4 = 0,2
também funciona bem com bicos ø 0.6 com jogo 0.3



[Dedo84]

graças a ambos e eu concordo com be_on_edge!
ok Vou também tentar o que sugerido por vitorioso.
Bom dia.



[marcok625]

ciao @dedo84 Voltei hoje das férias. graças à informação.
para a sua impressora que software você está usando? porque com o insight de impressão grabcad deve haver a função de furos roscados. se você olhar para o vídeo neste link por minuto 2:06 é visto no menu que abre no tipo como o segundo ícone o orifício roscado.
Eu nunca trabalhei até agora com impressoras stratasys e eu não sei que tipo de parâmetros podem ser configurados com esse comando, mas vale a pena tentar. Olá.



[Dedo84]

Olá, obrigado pelo apoio!!
Infelizmente, não uso a impressora, tenho de me dirigir ao colega, por isso será distribuída em setembro. .
Vou lhe dar o resultado para que outros usuários também possam tirar proveito.
Olá.
