Abordagem ao design de peças de plástico

sanpol

Guest
Bom dia a todos.
Eu sou um designer e estou apenas olhando para o projeto com trabalhos sólidos como minha nova tarefa de trabalho diz respeito a produtos plásticos com moldagem por injeção. Antes de agora eu usei rinocerontes, mas a abordagem de projeto e totalmente diferente e do que eu vi trabalhos sólidos é muito mais adequado e possui automatismos impensáveis com rinocerontes.

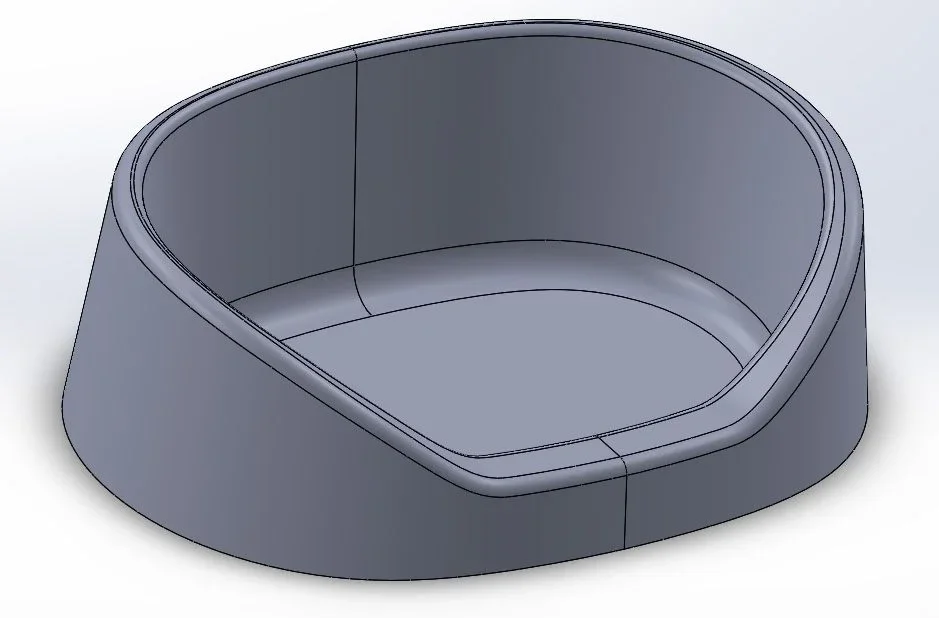

Até que se trata de peças mecânicas quadradas Não tenho grandes problemas para definir o design, mas com objetos menos geométricos não sei como abordar. Eu gostaria de um empurrão nesta direção de você que tem mais experiência. Uma vez que cada projeto é diferente de outro eu gostaria apenas de tentar entender o método. um primeiro exemplo Eu gostaria de me submeter a você e esta tigela que tem um lado descendente. a planta é uma ova perfeitamente simétrica no eixo 2 e o objeto é simétrico em comparação com o plano yz.
Isso você vê que eu fiz com facilidade em rinocerontes, mas eu gostaria de parametê-lo em trabalhos sólidos para variar tamanhos, espessuras e fazer barbatanas de reforço e ângulos de sform corretos.ciotola.jpg.
Pensei em criar um esboço no piso superior para a base oval, depois extrudar para a altura correta e depois perceber um corte extrudado para obter o compartimento interno... Mas depois? Como eu percebo a borda descendente? Fiquei preso aqui.

oi, para detalhes com geometrias "extéticas" mais frequentemente usam as superfícies. Vou treinar-te como se eu fizesse a taça. Neste caso usei uma superfície apenas para criar a zona de transição para a área decrescente. a versão que eu fiz o arquivo com é sw14.


Anexos

Olá e obrigado pela resposta, infelizmente eu tenho a versão 13, você pode por favor recuperá-lo para que eu vou dar uma olhada?

Óptimo! Ainda melhor!
Estou a estudar isto esta noite para sempre, porque há uma passagem que preciso de entender.
Obrigado!

Olha, Luca, eu examinei cuidadosamente o vídeo e eu tenho apenas uma dúvida: quando você percebe as 2 linhas nas respectivas superfícies, em seguida, criar cotas no final que eu não entendi o que você informou e que valor você entrou. Acho que é um ponto crucial, porque é o único ponto em que perco a parametrização quando mudo o tamanho da tigela. O vídeo está um pouco borrado e não consigo ler. Avisa-me. Obrigado novamente.

Tens razão. No entanto, quando eu criar as linhas na superfície eu dou aos extremos o vínculo da tangência. para ligar completamente, em seguida, adicionar uma cota para a seta de tangência, a fim de definir a "tensão" maior é o valor mais doce será a transição. para adicionar essas quotas selecionar a seta e corrigir a cota no espaço. Olá.
