Olá, pessoal.

Eu li outras discussões em que falamos sobre análise deforma e o caminho para a frente era claro, mas eu não entendo por que depois de colocar o manipulador na superfície isso não se move e depois da tentativa a superfície fica toda azul.

Podes ajudar-me?
Obrigado.



[panormus]

não lotado: Biggrin:



[barlafus]

você tem que orientar a análise de acordo com o eixo de estampagem hipotética.
selecione o ícone "compassar" e, em seguida, coloque nele e clique direito para direcioná-lo (em x, y ou z). também tentar girá-lo arrastando um de seus arcos e você verá como as cores mudam.
De qualquer forma "todo azul" significa que toda a área está incluída nos valores de canto definidos na janela menor (no seu caso tudo undersquadra mas se você reverter a direção vai se tornar todo verde!!!).



[panormus]

você tem que orientar a análise de acordo com o eixo de estampagem hipotética.
selecione o ícone "compassar" e, em seguida, coloque nele e clique direito para direcioná-lo (em x, y ou z). também tentar girá-lo arrastando um de seus arcos e você verá como as cores mudam.
De qualquer forma "todo azul" significa que toda a área está incluída nos valores de canto definidos na janela menor (no seu caso tudo undersquadra mas se você reverter a direção vai se tornar todo verde!!!).

A subsquadra quer dizer?
(Renovo o convite).



[panormus]

os parâmetros que me dão (-1 e 0) estão ok?
Tenho áreas vermelhas médicas, como está a minha superfície? Não.
Notei como a cor muda de acordo com a orientação da bússola (o financeiro tem alguma conexão com o 3d? :tongue: ).



[barlafus]

os parâmetros que me dão (-1 e 0) estão ok?Sim, eles estão bem, mas se você quiser, você pode alterá-los (duplo clique no valor)
Tenho áreas vermelhas médicas, como está a minha superfície?Não muito bem...
Reparei como a cor muda de acordo com a orientação da bússola alterações de cor de acordo com os valores do conjunto de ângulos, referindo-se ao eixo de estampagem
não será o seu caso porque a peça será 'feita à mão', mas se sair de um molde você deve ter em conta que o impresso deve sair, ou seja, não deve haver áreas que não permitem que a peça seja 'aquecida'. Deixe-me explicar melhor com os exemplos a seguir:

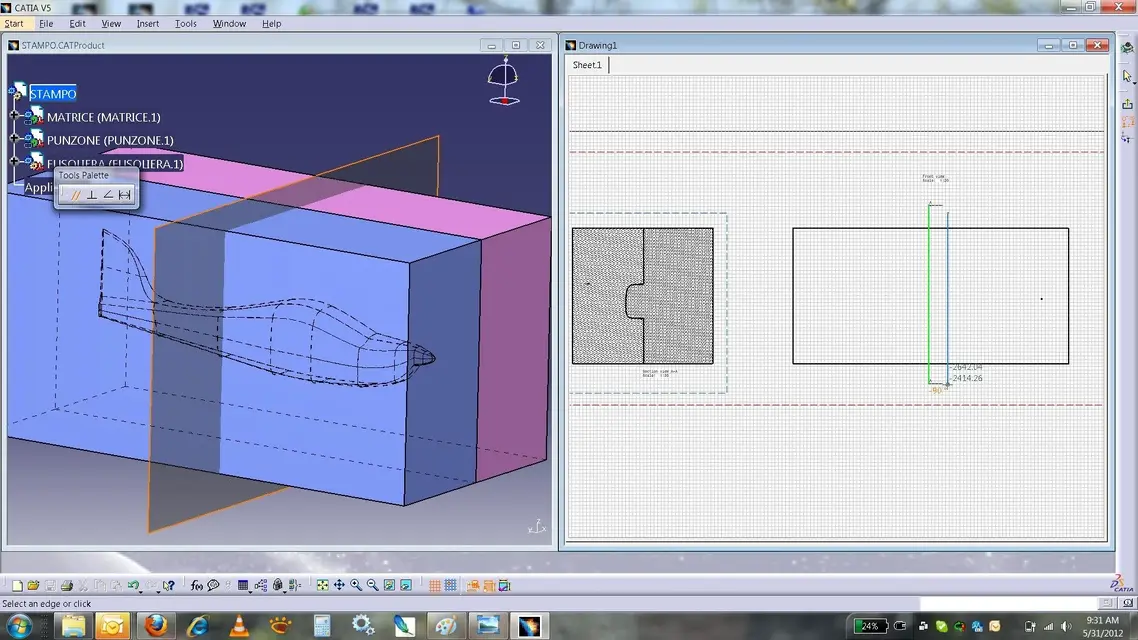

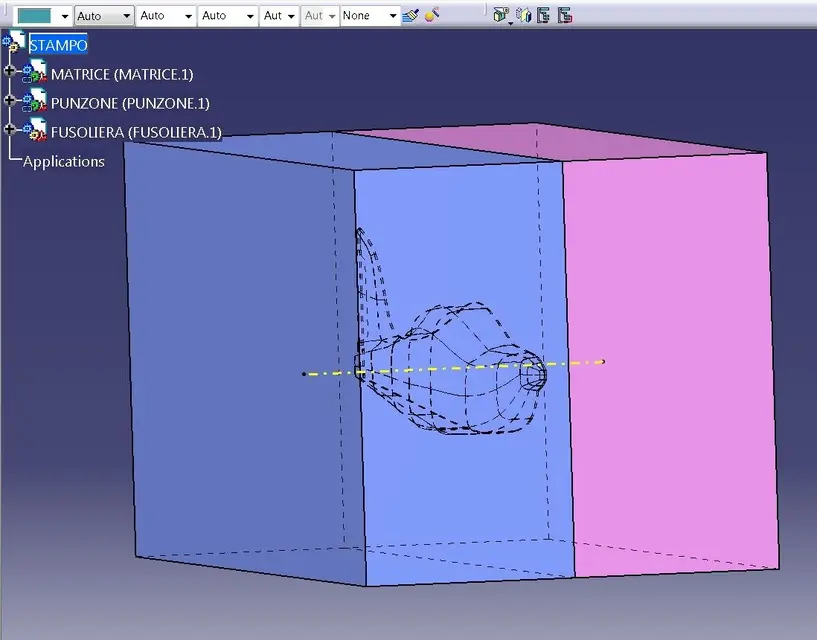

molde.jpg: imagine ter que criar um molde com as duas matrizes
a direção de moldagem será o 'normal' para sua peça, que é a direção em 'x '
- Sim. Faça uma análise sform para ver se está tudo bem. os valores indicam como bons todos os ângulos superiores a 2 graus (verde = vem bem do molde), como críticos aqueles entre 0 e 2 graus (vermelho = usar poderia 'scratch' contra as paredes do molde) e como negativos sob os 0 graus (azul = não sai do molde).
seção.jpg: Após a análise de sform você pode verificar a mesma condição, fazendo uma seção no ponto mais crítico

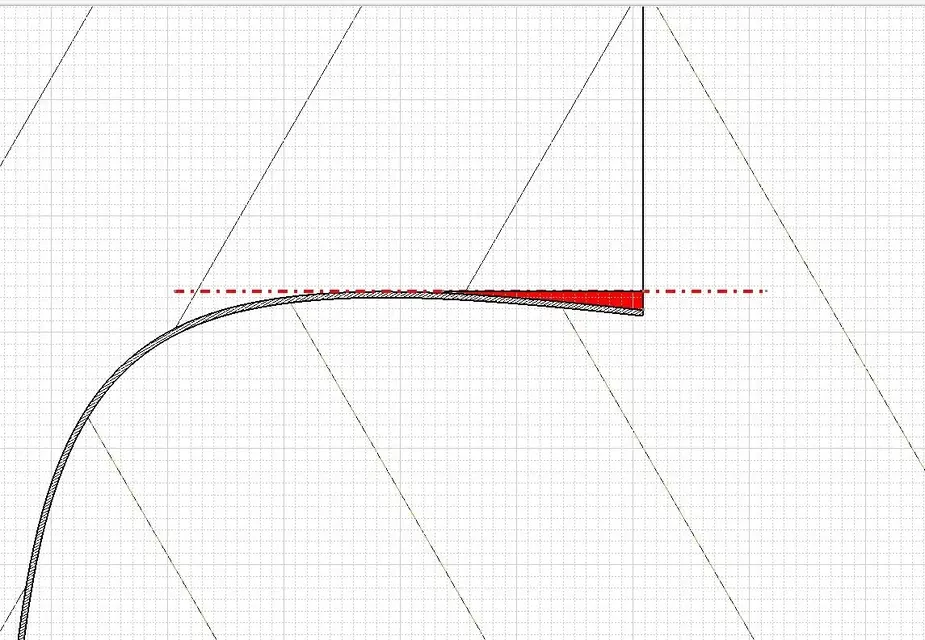

subsquadra.jpg: em detalhe (eu exasperei a forma para melhor explicar) ver como a área que eu colorido em vermelho não permitirá que a peça saia (Eu uso o termo 'subsquadra' mas há vários).

é claro que os valores que são definidos na análise sform dependem fortemente de muitos fatores: tipo de moldagem (quente, frio, etc), tipo de molde, material de peça, aparência superficial, etc.
As finanças têm alguma ligação com o 3d?Eu ainda tenho que ler os detalhes de decreto salva Itália?



[panormus]

Foste muito claro mais uma vez, Barlafus.

Agora estou a fazer algumas deduções. se as zonas azuis (exceto por configurações não padronizadas) indicar áreas que permaneceriam ligadas ao molde, a fim de ser capaz de realizar uma fundição inteira que devo, para a necessidade de produção, para criar duas matrizes dizer direita e esquerda para significar ou alto / baixo.

No meu caso, sendo um objeto em simetria em relação ao plano vertical que passa pelo eixo longitudinal da aeronave, a fim de ser capaz de extrair o produto do molde que eu deveria considerar como um eixo de extração (não sei se é chamado de forma tão tecnicamente) o eixo transversal da aeronave ou o de rollio para nos entender e tenho certeza de que pretendemos :finger: (obviamente excluir asas do discurso). Desta forma, eu deveria, se eu considerar uma metade de fuselagem, trabalhar porque esta metade está na área verde (e deve ser fácil para a ideia) e eu vou "direta para o molde" para fazer duas cópias (no meu caso obviamente). mhhh. você é interessante, bem como útil. nunca pensou em ensinar?
para o decreto salvar italia soprasiedo parece... não sair discussão.



[panormus]

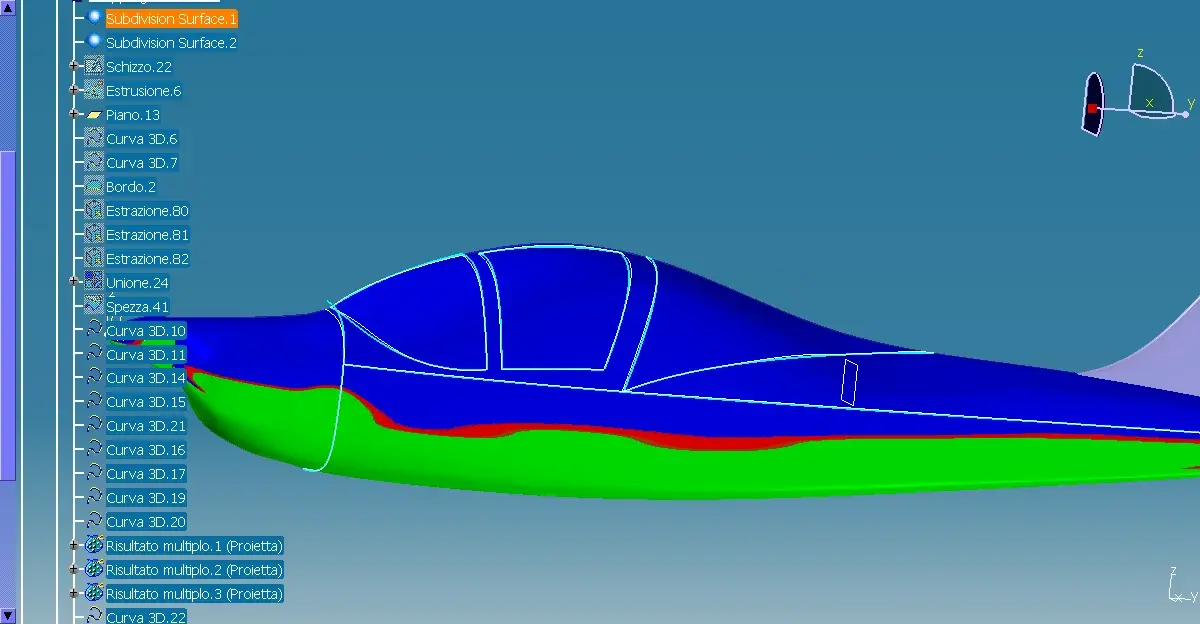

Esta análise começa a fazer sentido, em azul a besta a ser eliminada: smile:
