Aplicar o processamento na superfície cônica

[ugoguido]

Olá, pessoal.

Eu preciso do seu apoio, eu tenho que reproduzir na superfície de um cone um projeto padrão repetitivo, mas bastante complicado.

O que eu preciso para obter é a superfície não rolada com o design aplicado para que meu fornecedor possa reproduzi-lo em uma folha de plexiglass.

rebobinando a folha eu terei assim meu cone decorado.

o problema é que a partir de chapa de metal eu obtenho a superfície desenrolada, mas como posso aplicar o padrão na superfície "segurada" à curvatura?

Anexo o desenvolvimento da superfície cônica com o padrão a ser aplicado com autocad e pensei que usaria como um esboço.

Consegues o que eu peço?

Tentei todos, mas sem resultado.

Obrigado 1000.



[vespa_83]

o desenvolvimento de um cone é um setor circular como sua figura.
o padrão deve ser esticado em uma forma circular onde o centro corresponde ao cone.
você deve transformar x,y coordenadas em coordenadas de latitude, longitude .
alguns programas gráficos executa estes alongamentos.

borda sólida tem várias funções para colocar esboços em rostos, mas não é fácil localizar o certo, de fato em seu caso:
- não é uma projeção de uma curva
- não é um enrolamento de uma curva em uma superfície (o exemplo de aplicar um rótulo, então o padrão já deve ser cônico), a menos que você trair o avião!

Fiz uma prova com forma de esboço e acho que funciona a moldagem, é um pouco complicado para explicar como eu fiz, eu tento com uma foto e eu anexo a parte (st6).
mas não é como de "curva" você pode desenvolver para exportar um dxf.
você gosta de fazer pelo menos uma peça e, em seguida, cloná-la com a roda respeitar o fogo ou o comando do espelho.

Tenha cuidado para usar o ambiente de chapa de metal porque coloca os acessórios que aqui não ajudam a relacionar bem as características.



[vespa_83]

De acordo comigo, como eu pensei, pode ser conveniente tentar com um programa gráfico como inkscape (freeware, open source) que têm ferramentas como esta: http://math.univ-lillefr1./~barraud/inkscape/pathdeform/ Fiz um teste rápido e não consegui, mas será uma questão de fazer algumas provas.



[vespa_83]

feito com paisagem de tinta:você pode então exportar para dxf (há várias opções para tentar)



[ugoguido]

graças à ajuda wasp_83,

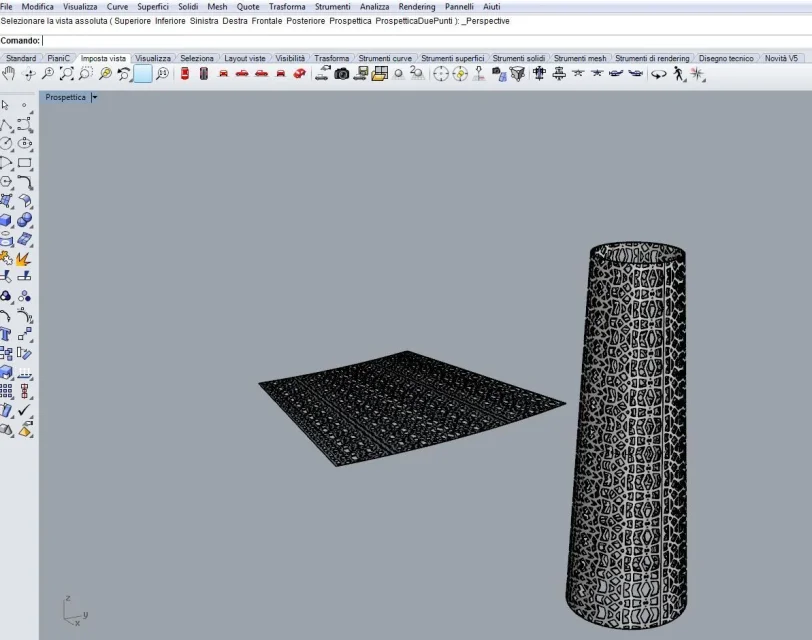

a solução que encontrei é passar por rinocerontes, o que permite que você envolva o padrão na superfície do cone (_fluxo ao longo da superfície).

como você pode ver da imagem anexada o resultado é preciso.

Obviamente existem várias soluções Vou tentar o teu também. Lamento que a borda sólida não tenha uma ferramenta adequada, há uma ferramenta semelhante.

Ugo.
