Cálculo de torque para seleção elétrica do motor

[ME.Gio]

Bom dia a todos.
Apresento-me, são jovens, mestres de engenharia mecânica. Estou começando um estágio e tenho os primeiros desafios de design. em especial a dimensão e a abordagem dos problemas.
Especificamente o que eu tenho que fazer e por isso estou aqui para pedir-lhe uma mão é a estimativa do torque "resistente" para ser ganho por um misturador e, em seguida, o dimensionamento subsequente do motor elétrico.
o problema é assim composto: um misturador formado por raspadores (como na figura) é definido em movimento por um movimento de redução e deve girar cerca de 120-150 rpm para executar seu trabalho dentro de um cilindro r, os mesmos raspadores empurram contra as superfícies do cilindro. Estas paletas precisam girar um fluido viscoso para misturá-lo.
por esta razão, pensei em prosseguir desta forma, considerando inicialmente todas as forças e resistências para ganhar:
- atrito das paletas no cilindro;
-mass do líquido a ser colocado em movimento que pressiona na paleta;
- inércia das peças a serem movidas
Como posso prosseguir?
Obrigado com antecedência de seu tempo, esperando por sua gentil ajuda Desejo-te um bom dia.
Obrigado.
g



[meccanicamg]

Olá e bem-vindo ao fórum.
Este tópico já foi discutido em vários aspectos no fórum. Se fizer uma busca, encontrará alguma coisa.
o problema real é como estimar o atrito do fluido, ou melhor para quantificar o atrito viscoso da mistura.
Alguns usuários têm que fazer todos os dias e provavelmente têm padrões tabulados de acordo com os testes realizados.
Vamos ver o que eles vão responder.



[ME.Gio]

Bom dia, obrigado pela resposta imediata.
Sim, exatamente, como eu escolhi o título eu vi temas semelhantes sugeridos sobre os quais eu estava cheio. No entanto, ainda não encontrei algo que me ajuda, vou continuar a olhar.
Encontrei alguns posts onde as notas foram recomendadas no mtu, sendo também eu do politécnico tenho as notas, mas não posso modelar o problema. Eu tenho um motor, um redutor e, em seguida, um usuário que tem peças rotativas e um fluido para mover, parece tão trivial que eu estou ficando louco.

Quanto à força viscosa eu precisaria de uma opinião porque o fluido não é corretamente Newtonian mas para a simplicidade eu poderia considerá-lo tal. Além disso, como eu imaginava o problema a paleta desloca o fluido em uma velocidade constante após um certo tempo, então eu não tenho um gradiente de velocidade e, portanto, a força viscosa, que nas notas que eu tenho é df=ηs*(dv/dy), seria 0, condidering que o derivado não é nada. Mas talvez eu tenha que considerar que eu tenho que ganhar o atrito desde que a velocidade é 0 a quando se trata de regime.
Eu também tentei fazer um diagrama das forças, mas comparado com o exemplo típico da esfera que se move em um fluido aqui eu não posso esquematizá-lo. Ainda tenho razão.
Dizes que o atrito viscoso é mais influente do que as inércias? (Nós falamos sobre um 5lt de líquido para ser colocado em movimento)

Agradeço-lhe novamente pelo seu tempo e esperando por alguma outra resposta se você tem que recomendar um tópico ou uma palavra-chave específica para encontrar alguns tópicos interessantes no fórum que eu aceito de bom grado.

Obrigado.



[meccanicamg]

o problema surge na primeira fase do start-up. Portanto, o transitório requer muito casal. no regime você não tem mais inércias com certeza, estando a velocidade constante.
o problema do fluido viscoso é que o cruza com as lâminas. maior e não ergonômico e quanto mais você luta para misturar.



[TETRASTORE]

sem dúvida o agitador é uma das aplicações mais complexas influenciadas por inúmeras variantes de construção e produto.
no nível indicativo você pode usar o documento: introdução à seleção de agitadores.
se você quiser aprofundar os temas deste setor, eu sugiro esta tese (infelizmente algumas fórmulas não são representadas corretamente).



[ME.Gio]

sem dúvida o agitador é uma das aplicações mais complexas influenciadas por inúmeras variantes de construção e produto.
no nível indicativo você pode usar o documento: introdução à seleção de agitadores.
se você quiser aprofundar os temas deste setor, eu sugiro esta tese (infelizmente algumas fórmulas não são representadas corretamente).

Obrigado pelos lanches!
Nestes últimos dias de pesquisa eu me deparei com os agitadores e eu acredito que é realmente um dos casos mais semelhantes aos meus.
Por agora vou desistir do material sobre agitadores para estudar e entender como posso aplicá-lo ao meu caso.

no momento eu sou firme em tentar avaliar o atrito viscoso do fluido que pressiona nas "bolas" da maneira correta. por agora eu acho apenas o exemplo de uma esfera movendo-se em um fluido, mas sempre sob a ação da gravidade! aqui está um pouco diferente.

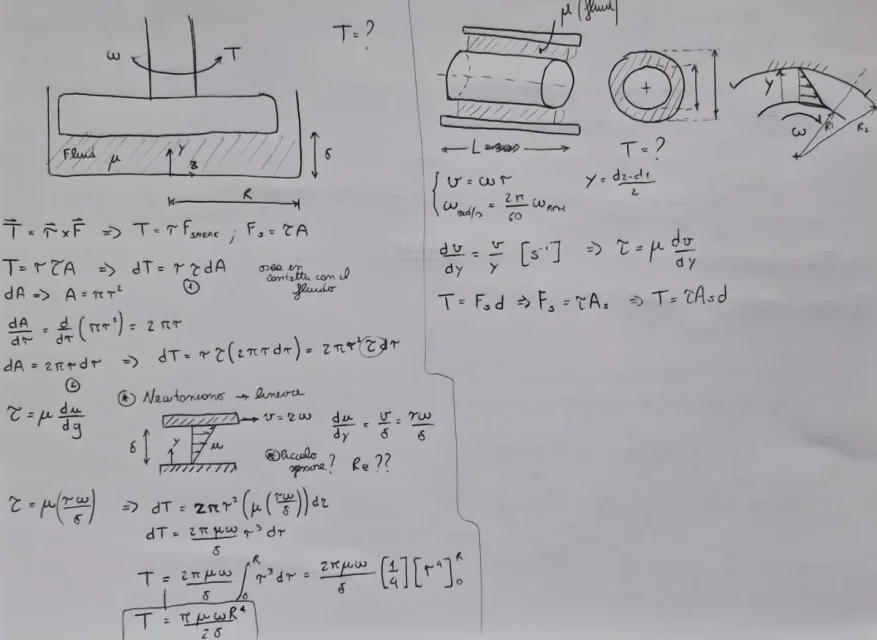

Encontrei exercícios onde eles enfrentam o cálculo do par de um cilindro que deve virar imerso em um fluido viscoso. Mas ainda estou longe do meu modelo. lá colocou diagrama e cálculos, no entanto, eles são considerados uma pequena camada de fluido em que o disco atua, fluxo laminar e Newtonian. Esta possível contribuição, mais ágil e inércia para ganhar no estágio inicial deve me permitir estimar o torque total necessário, certo?

enquanto ainda obrigado e bom dia.
