Criar funções de biblioteca

[Iraz]

Bom dia a todos.
voltar ativamente a este fórum após anos de inutilização.
já, porque eu voltei depois de anos de jejum para projetar com o 3d.

hoje eu me encontro para permanecer o software (Eu gosto) mas para diferentes fins (Eu fui passado por folhas "simples" para estruturas fotovoltaicas para chapa para componentes eletrônicos).

O meu problema é o seguinte: Estou criando funções de biblioteca para acelerar o trabalho, mas não posso criá-las corretamente. Em particular, estou tentando construir uma função para criar aletas de resfriamento para passagem de ar.

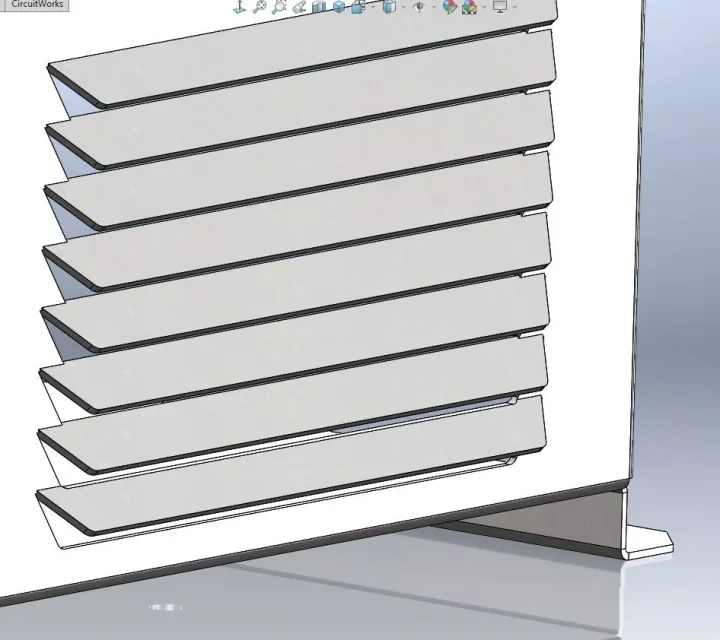

Eu sei que já há uma função padrão, mas minhas roupas não gostam e querem criar as barbatanas não com o molde, mas cortar e dobrar (Eu anexo imagem).

a função no entanto é criada por corte extrudado, então plano inclinado e extrusão deste próprio avião. Não gosto porque não me permite fazer o "distendi lamiere" para o desenvolvimento.

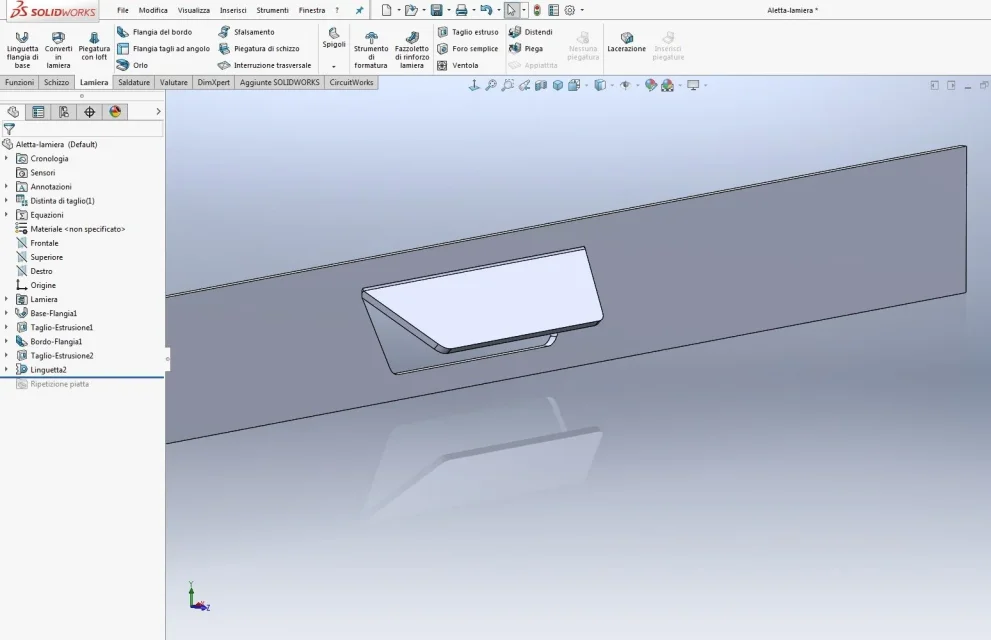

Eu então fui fazer em lamiero um esboço para executar o corte, então flange borda, então corte (para dar a forma desejada) e aba (sempre para alcançar a forma desejada).
aqui é onde o problema surge; Eu quero salvar a função da biblioteca, mas não "aceitar" a borda do flange, como se o software não entendeu a referência da função da borda do flange.

Alguém do fórum poderia me dar conselhos sobre como poderia prosseguir?

Eu uso o swx 2016

Obrigado.

bom dia e bom trabalho em tudo



[Iraz]

Alguém pode dar-me uma dica?
Infelizmente, não encontro explicaçÃμes para este problema.



[jenuary]

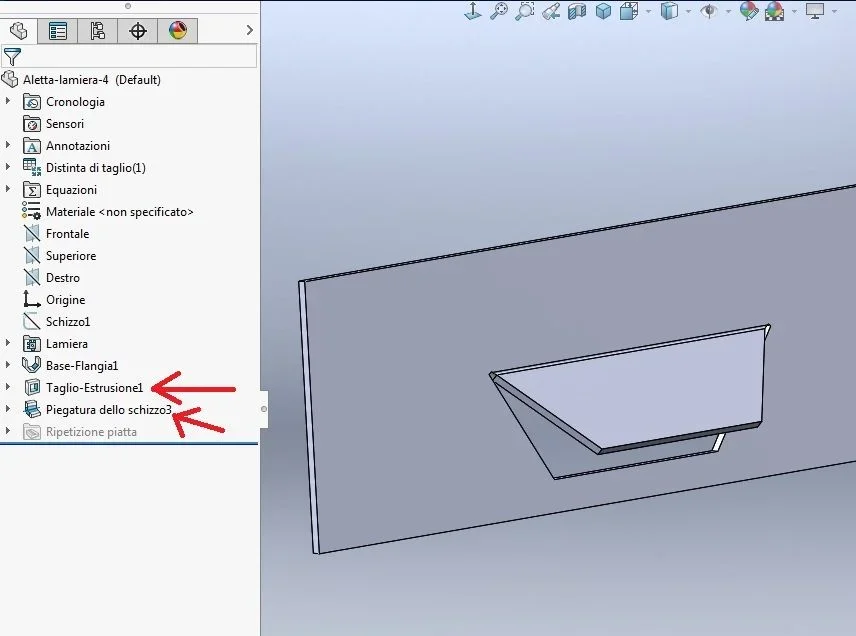

Você já tentou em vez de usar a borda flange usar "sketch strip"? "
Não sei se funciona, mas tenta.
Acho que a função deve ser:
- um esboço também largo 0,01 que libera o raio de dobra
- uma função de corte, ligada à espessura que corta com o esboço liberando a dobra
- uma função de vinco, devidamente ligada ao esboço de corte

Eu não.

Olá.



[Iraz]

Obrigado.
Eu tentei, mas nada, não me deixa salvar a função da biblioteca, sempre me diz "impossível usar algumas funções selecionadas ou suas referências em funções da biblioteca".



[jenuary]

Tente postar o arquivo para tentar.



[Iraz]

Ver anexo Aletta-lamiera-4.zipadicionado arquivo



[jenuary]

É verdade, não consegui salvá-la, dá-me a mesma mensagem.
Deixa-me fazer mais provas.



[Iraz]

Muito gentil.



[CIARLY]

Obrigado.
Eu tentei, mas nada, não me deixa salvar a função da biblioteca, sempre me diz "impossível usar algumas funções selecionadas ou suas referências em funções da biblioteca".Ver anexo 43968

O que você quer mais o modelo real, ou dxf para o desenvolvimento?
porque eu não acho que você vai ter ambos em um tiro, pelo menos para não usar duas configurações, uma para o modelo e uma para o dxf.

Tente ver se a peça anexa pode corrigir qualquer coisa.
fazer com um funil as barbatanas, em uma configuração, (e estes não estão na repetição plana) no segundo suspende, e talvez com uma fução da biblioteca fazer o corte para o desenvolvimento.



[Iraz]

Obrigado.
Na verdade, essa proposta é uma boa solução.
Estou interessado principalmente para o dxf para corte de folha, mas graças a este sistema você também pode ter o modelo (que no final de qualquer maneira eu vou usá-lo apenas como representação).

No entanto, permanece o fato de que você não pode salvar uma função na biblioteca de "flangia del bor" ou "piegatura di schizzo".
