Olá a todos.
para praticar nas superfícies que eu tentei "emular" esta bela videotutorial seu YouTube descrevendo a criação de um casco paramétrico.![CATIA V5 - [hull_v2.CATPart]_2013-09-14_22-15-52.png](https://3dcad.news/pt/community/data/attachments/29/29460-6042143563d2affd4e6e12564a09dfb0.jpg?hash=YEIUNWPSr_ "CATIA V5 - [hull_v2.CATPart]_2013-09-14_22-15-52.png")
Muito obrigado pelo criador do vídeo, mesmo se você ignorar alguns passos críticos.
o que eu consegui fazer seguindo suas diretivas (eu tive que reconstruir alguns passos) é um casco com descontinuidade!

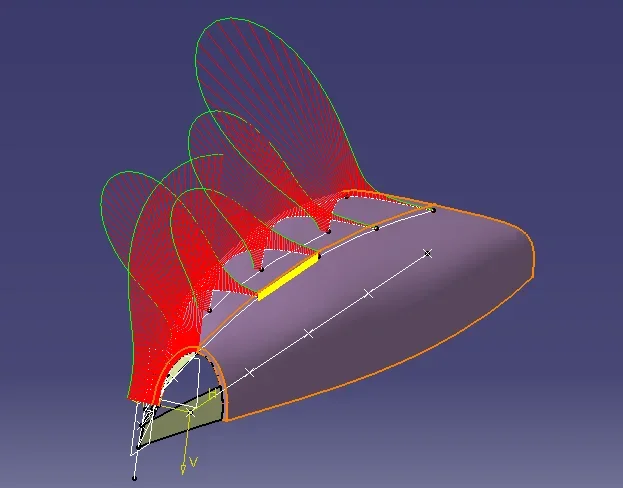

o casco que realiza com as várias seções (sem arco, portanto) já tem uma descontinuidade de tangência na parte central inferior (veja a linha amarela no verificador de conexão, embora a superfície resultante possa ser espessada).![CATIA V5 - [hull_v4.CATPart]_2013-09-17_12-05-50.png](https://3dcad.news/pt/community/data/attachments/29/29461-1916d5848cd42463570f20678dd34017.jpg?hash=GRbVhIzUJG "CATIA V5 - [hull_v4.CATPart]_2013-09-17_12-05-50.png")
Eu não gosto de usar a simetria para o filete na parte superior do arco, eu teria usado uma extrusão.
mas a principal questão é porque ele escolheu as soluções relatadas, especialmente aquelas por minuto 3:06 e que eu mostro na figura. na prática não posso dizer a parte certa da figura.![CATIA V5 - [hull_v4.CATPart]_2013-09-17_12-20-04.png](https://3dcad.news/pt/community/data/attachments/29/29462-656fe714faea5fd2cc915ce813d69316.jpg?hash=ZW_nFPrqX9 "CATIA V5 - [hull_v4.CATPart]_2013-09-17_12-20-04.png")
Eu queria pedir a especialistas algum conselho sobre isso, antes de tentar maneiras alternativas que minha experiência (pequena) ensina. cada conselho é bem conhecido!
saudações
arquivo allego
para praticar nas superfícies que eu tentei "emular" esta bela videotutorial seu YouTube descrevendo a criação de um casco paramétrico.
Muito obrigado pelo criador do vídeo, mesmo se você ignorar alguns passos críticos.o que eu consegui fazer seguindo suas diretivas (eu tive que reconstruir alguns passos) é um casco com descontinuidade!
o casco que realiza com as várias seções (sem arco, portanto) já tem uma descontinuidade de tangência na parte central inferior (veja a linha amarela no verificador de conexão, embora a superfície resultante possa ser espessada).
Eu não gosto de usar a simetria para o filete na parte superior do arco, eu teria usado uma extrusão.mas a principal questão é porque ele escolheu as soluções relatadas, especialmente aquelas por minuto 3:06 e que eu mostro na figura. na prática não posso dizer a parte certa da figura.
Eu queria pedir a especialistas algum conselho sobre isso, antes de tentar maneiras alternativas que minha experiência (pequena) ensina. cada conselho é bem conhecido!saudações
arquivo allego
