Bom dia a todos.
Eu tenho que realizar a simulação dinâmica da rotação de um guindaste, eu estou usando a simulação solidworks 2019 e eu preciso entender como aplicar a carga em questão.
Eu já simplifiquei o componente com um elemento unidimensional com a mesma rigidez do braço e neste elemento eu apliquei uma carga impulsiva para ver as vibrações. Neste ponto eu devo combinar a carga impulsiva com rotação para avaliar mais efeitos da vibração.



[Stan9411]

Adeus.

É sempre uma coisa boa postar imagens do que você descreve e o nível de modelagem que você alcançou.

Parece-me que não é uma análise estrutural.

se sua intenção é encontrar suas próprias frequências e qualquer ressonância que você não precisa aplicar cargas. frequências e formas adequadas são exclusivamente determinados pelas características de massa e rigidez do seu sistema



[andrea_botti]

Adeus.

É sempre uma coisa boa postar imagens do que você descreve e o nível de modelagem que você alcançou.

Parece-me que não é uma análise estrutural.

se sua intenção é encontrar suas próprias frequências e qualquer ressonância que você não precisa aplicar cargas. frequências e formas adequadas são exclusivamente determinados pelas características de massa e rigidez do seu sistema

Eu percebo de fato que eu não estava claro, eu pressionar que a análise modal que eu já fiz, eu tento me explicar melhor:

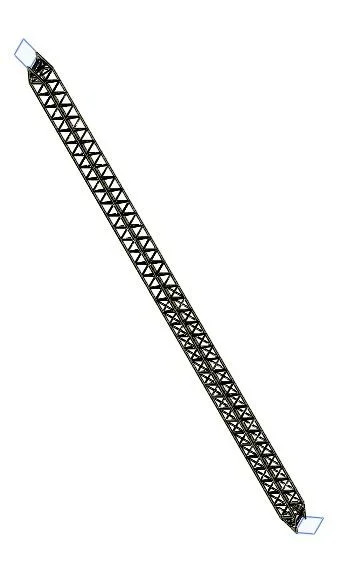

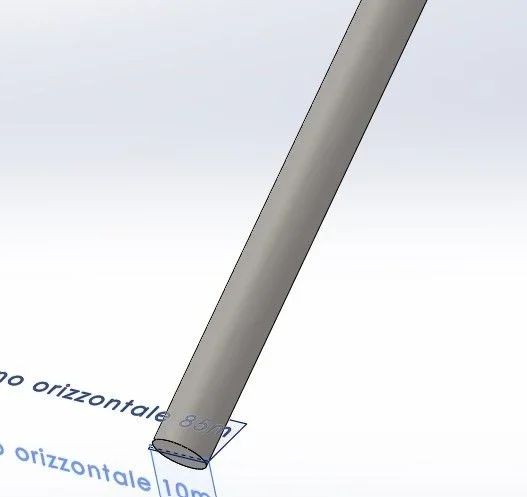

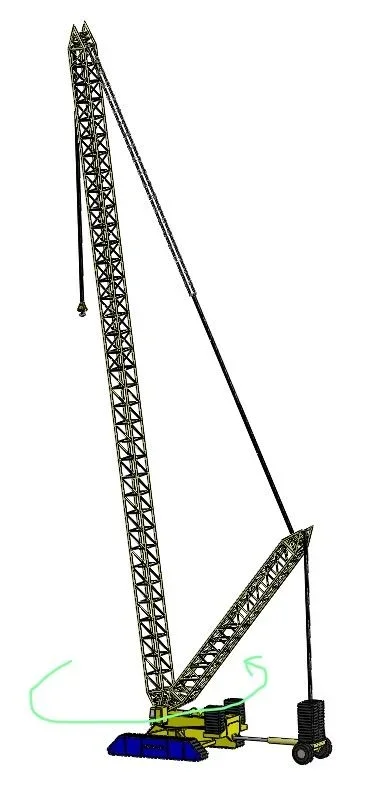

o objetivo inicial era projetar o guindaste que você vê na primeira imagem anexada. Depois de todas as simulações estáticas cheguei ao modelo da primeira imagem, neste ponto eu tenho que realizar verificações dinâmicas, especificamente a aplicação da carga de acordo com diferentes curvas (impulse, passos, escalada rampa e descida...), no entanto, sendo o braço principal muito complexo (você vê-lo na segunda imagem e é o objeto da análise) decidimos assimilá-lo a um elemento de figura mais simples tendo a mesma rigidez, como visto na terceira imagem.

agora fez esta premissa, eu fiz a primeira análise, colocando uma força vertical que variou precisamente como pré-estabelecida e eu tenho gráficos como o relatado na quarta figura, por exemplo, após um impulso.

Minha dúvida é a seguinte:
Eu tenho que fazer uma simulação onde eu tenho a aplicação da carga vertical, seguindo a rotação do braço e, portanto, a aplicação da força da inércia, a descarga da força da inércia e a descarga da carga vertical, como na quinta figura. na primeira linha eu poderia estar satisfeito com a aplicação da força inércia sem carga vertical. minha pergunta é, portanto, como posso fazer com a simulação de trabalho sólido na fase desta coisa?
