Dry SpaceClaim 2014

[Andrea - Overcam]

spaceclaim 2014 está finalmente disponível!


nesta versão muitas melhorias foram feitas especialmente em termos de interoperabilidade e rápida importação/correção.



algumas melhorias em detalhes:

- abertura direta de arquivos de outlook, basta arrastar para o ambiente de trabalho de recuperação de espaço

- 30% menos tempo para importar geometrias graças à multi-threading (processos mais paralelos para importar vários componentes)

- melhoria da função "extração de volume" que permite editar o volume extraído de forma iterativa (por exemplo, mudar uma face de volume extraída para obter um determinado volume)

- melhoria das funções de detalhe, com particular referência aos símbolos de soldagem, acabamento, tolerância que agora pode ser reutilizado uma vez que você criou seu próprio esquema

- importação/exportação de 3d pdf (a exportação já estava presente em versões anteriores)

-plug-in para ms excel plug-in para editar por tabela as dimensões vinculadas por equações (por exemplo, a = b x 2, veja grupos na tomada de espaço)

- melhores funções de chapa de metal:
a) melhoria das dobras em caso de cantos de corte, mais realista
b) Ferramentas de seleção de energia (smart múltipla seleção) para tipo de junção (por exemplo, selecione todas as dobras para alterar o raio interno ao mesmo tempo)
c) desenvolvimento de funileiros (também desaprovados), cones, etc. através da função "blend" anteriormente inadequada para a folha (além das ferramentas mais poderosas de smo + e logitrace, o software de referência para a canalização e para o setor hvac, o equivalente do manual do tubo hoepli, compatível com a recuperação do espaço)
d) é possível criar recessos parciais em ambos os lados para articulações "dentellate" (schedule)

- a superfície média pode ser utilizada como referência para operações como deformação no que diz respeito ao superficie criado, que é particularmente adequado para moldes

- possibilidade de transformar superfícies de malha em superfícies de recuperação de espaço, selecionando manualmente um número de pontos que descrevem a nova superfície, possibilidade de orientar e melhorar superfícies digitalizadas (por exemplo, para cilindros)

- verificação de interferências dinamicamente e interativamente (para verificar colisões em mecanismos)

- painel de simulação dinâmica via algoryx, que também adiciona animação com renderização de teclas



um vídeo sumário (em inglês): http://www.spaceclaim.com/en/mkting/singlevideoplayer.aspx?v=sc_2014_overview_c.mp4



[PiegatoreSolidworks]

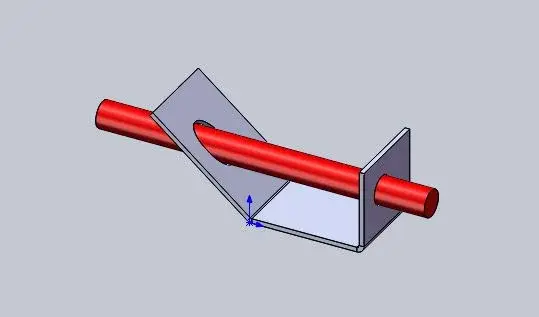

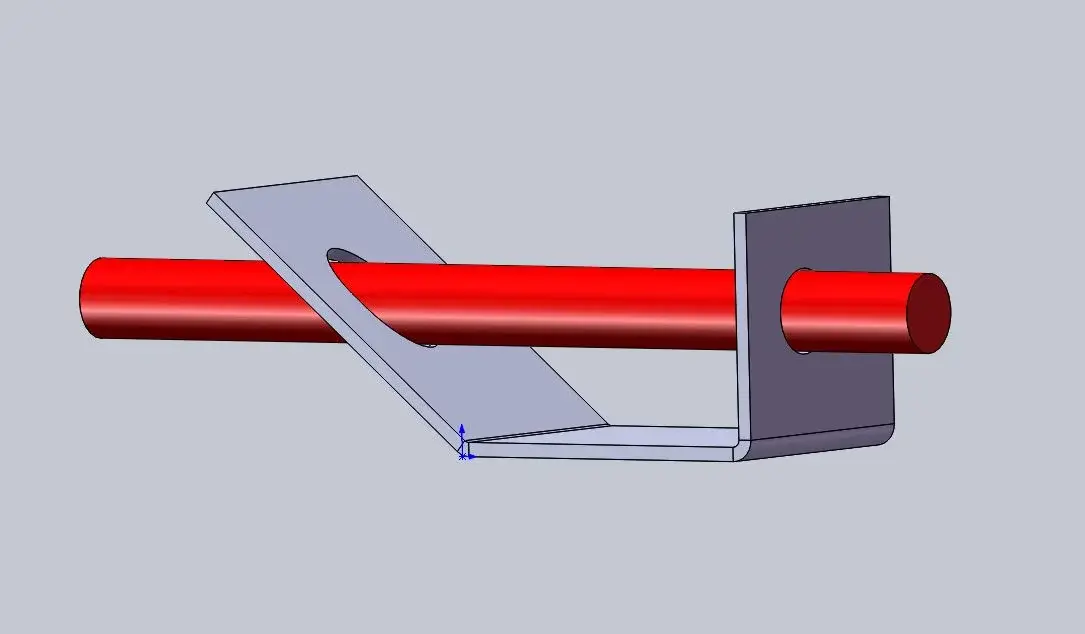

uma pergunta: na perfuração de uma folha na superfície não perpendicular ao eixo do furo o software consegue executar a perfuração normal para o perfil ou, como antes, executa o buraco no estilo "fresatura"? Obrigado pela atenção, Marco.



[PiegatoreSolidworks]

outra curiosidade: se eu fosse criar buracos equidistantes que em um perfil fechado de linhas e arcos de recuperação de espaço faria isso? Estou documentando na internet e no youtube, mas não encontrei nenhum tipo de feedback. .
Obrigado pela atenção, Marco.



[Andrea - Overcam]

uma pergunta: na perfuração de uma folha na superfície não perpendicular ao eixo do furo o software consegue executar a perfuração normal para o perfil ou, como antes, executa o buraco no estilo "fresatura"? Obrigado pela atenção, Marco.

spaceclaim trataria o buraco como um buraco chanfrado (como moagem), mas eu explico como evitar:

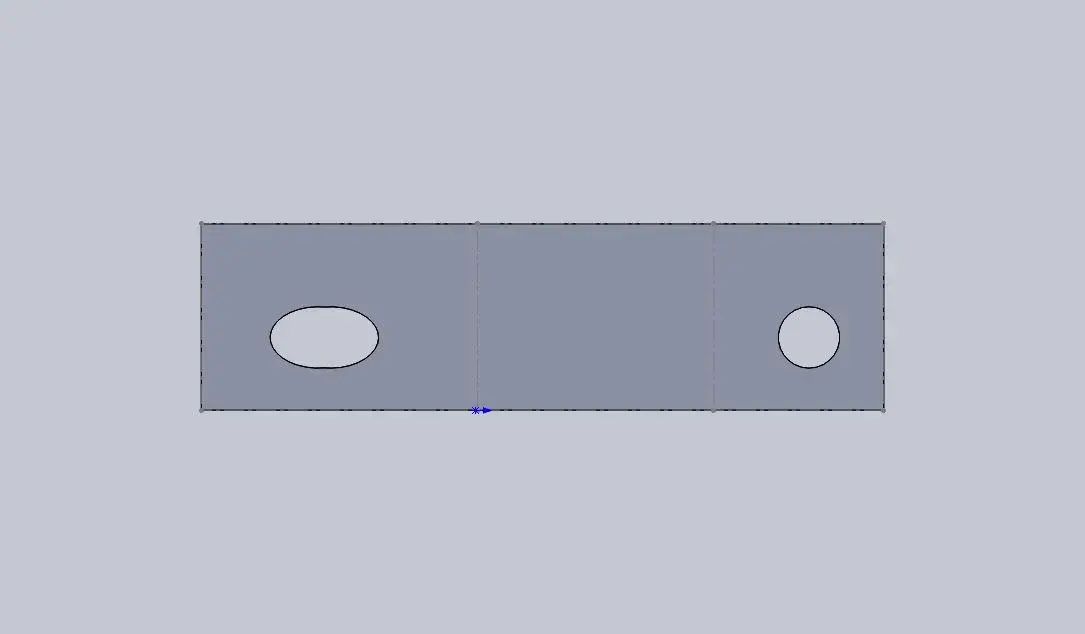

1) uma vez que o "explicado", ou seja, o desenvolvimento, e criado o dxf aparecerá todas as linhas visíveis e até mesmo as ocultas, assim você pode decidir excluir aqueles que você não quer (por exemplo, manter o buraco "grande" ao excluir as linhas internas)
2) você pode usar o comando "projeto" e, em seguida, "transporte" para criar o odoidal maior (buraco maior), e depois retificar o buraco
3) o comando "rule" foi introduzido que permite retificar chanfradas indesejáveis, mas atualmente neste caso faz circular o orifício chanfrado (o mesmo diâmetro do cilindro inclinado), é adequado, portanto, apenas se houver pequenas imprecisões e cilindros incorretamente inclinados. o instrumento no entanto sinaliza todos esses casos em que o desenvolvimento duplicaria linhas.
4) você pode regenerar a folha mantendo a parte interna ou externa, confortavelmente com o comando smo+ "reconstruct sheet"



[Andrea - Overcam]

outra curiosidade: se eu fosse criar buracos equidistantes que em um perfil fechado de linhas e arcos de recuperação de espaço faria isso? Estou documentando na internet e no youtube, mas não encontrei nenhum tipo de feedback. .
Obrigado pela atenção, Marco.

Claro. com o comando "setting", selecionando a opção "crea series", você pode escolher a direção (neste caso o perfil) da série de criação, em seguida, mover o primeiro componente até a posição do último componente, nesse ponto aparecerá a distância total (viagem) e número (2), alterando o número de componentes automaticamente exibirá componentes de número, passo e distância total. funciona melhor se o perfil estiver aberto e se você criar um ponto na posição de chegada do último componente. a mesma lógica é usada para criar uma série de furos, sólidos, superfícies ou linhas (a reclamação do espaço trataria tudo da mesma forma).



[PiegatoreSolidworks]

Claro. com o comando "setting", selecionando a opção "crea series", você pode escolher a direção (neste caso o perfil) da série de criação, em seguida, mover o primeiro componente até a posição do último componente, nesse ponto aparecerá a distância total (viagem) e número (2), alterando o número de componentes automaticamente exibirá componentes de número, passo e distância total. funciona melhor se o perfil estiver aberto e se você criar um ponto na posição de chegada do último componente. a mesma lógica é usada para criar uma série de furos, sólidos, superfícies ou linhas (a reclamação do espaço trataria tudo da mesma forma).

Queria dizer algo assim. .Não há nada na net sobre as duas perguntas que te fiz. Existe um vídeo explicativo, ou pode fazê-lo? (especialmente para entender o buraco inclinado, mas também a série).
mais uma pergunta: O que é smo+?

Obrigado pela cortesia, Marco.



[Andrea - Overcam]

Sim, entendi. Assim que eu tiver uma hora de tempo eu produzir algum vídeo / imagem para me explicar melhor.
mesmo discurso para o conjunto de buracos (ou outro) ao longo de um caminho
smo+ é um plugin adicional desenvolvido pelos criadores da seção "lamiera" com algumas funções para desenvolver superfícies, reparar alguns erros típicos das folhas, etc.



[PiegatoreSolidworks]

Sim, entendi. Assim que eu tiver uma hora de tempo eu produzir algum vídeo / imagem para me explicar melhor.
mesmo discurso para o conjunto de buracos (ou outro) ao longo de um caminho
smo+ é um plugin adicional desenvolvido pelos criadores da seção "lamiera" com algumas funções para desenvolver superfícies, reparar alguns erros típicos das folhas, etc.

Obrigado por agora, então!
mas você usa este software para o trabalho?



[marcof]

Obrigado por agora, então!
mas você usa este software para o trabalho?

no, overcam spaceclaim lo vende



[Andrea - Overcam]

Sim, como diz Marcof, sou um técnico de overcam, varejista de espaço (especialmente em chapa de metal, design, desenvolvimento e corte).

Encontrei 10 minutos para fazer este vídeo:[video=youtube;ZCFYe2If5-o]https://www.youtube.com/watch?v=zcfye2if5-o[/video]Espero que seja útil (não mostrei todas as técnicas listadas anteriormente, mas apenas o que senti mais adequado neste caso, ou seja, a técnica de projeção e arrasto com subtração).



[PiegatoreSolidworks]

Ainda não agradeci pelo vídeo, por isso faço-o agora. Obrigado. como eu também poderia ver de outros vídeos do youtube, Eu parece ter entendido que este software é muito versátil para mudar para o voo de arquivos que talvez lhe envia o cliente, mas o fato de que você não tem o mastro de funções folhas quebra-cabeçadas. Eu pelo uso do hábito, para lazer em pausas de trabalho, trabalhos sólidos, por isso, a tomada de espaço parece-me outra coisa. exemplo inventor ou solidedge eu olho o mesmo que aqueles que eu uso....
Seja como for, pelo menos pelo olho, atrai-me muito! parece muito intuitiva e versátil



[Andrea - Overcam]

Por favor, eu fiz isso com prazer, realmente obrigado pelas perguntas interessantes e reflexões.
certamente todos cad3d são semelhantes, no sentido de que o que você começa é semelhante: um modelo 3d
o que muda é a maneira de ir, como você começa a esse modelo, interface e funções. a partir deste ponto de vista espaço reclamar, modelagem direta, difere muito (em bom e no mal) de outros quadros como trabalhos sólidos, que em vez usa a árvore de função (com base em características).

o fato de que você não usa a árvore histórica das funções usadas torna particularmente adequado, como você observou corretamente, quando isso não está lá, por exemplo, ao importar um modelo vindo de outro cad e você tem que alterá-lo. um projeto realizado na tomada de espaço e um projeto importado na tomada de espaço são exatamente idênticos!!! spaceclaim lida com eles exatamente da mesma maneira, suas ferramentas são adequadas para lidar com essas mudanças, semelhante a como a argila é moldada. spaceclaim também é adequado para aqueles que nunca usaram um cad tradicional e querem aprender, para aqueles que fazem prototipagem e engenharia reversa.

Claro que a tomada de espaço não é adequada quando eu posso usar outro cad tradicional bem, eu produzo e modelo algumas montagens complexas (sempre o mesmo) que no melhor e modificável tempo (então as ferramentas do recurso com base são definitivamente melhores, associam um processamento, um buraco, um parafuso, uma máquina de lavar, outro buraco).

nossos clientes que fazem processamento de chapa de metal (corte e dobra) conta terceiros são bem com a reclamação de espaço, e em parer mio não há melhor software para fazer isso (além de usar o baixo custo e abertura de quase todos os formatos nativos, incluindo caia 5 torná-lo ideal).



[nicolas74]

Sim, como diz Marcof, sou um técnico de overcam, varejista de espaço (especialmente em chapa de metal, design, desenvolvimento e corte).

Encontrei 10 minutos para fazer este vídeo:[video=youtube;ZCFYe2If5-o]https://www.youtube.com/watch?v=zcfye2if5-o[/video]Espero que seja útil (não mostrei todas as técnicas listadas anteriormente, mas apenas o que senti mais adequado neste caso, ou seja, a técnica de projeção e arrasto com subtração).

Olá.
Estou muito interessado nesta reclamação espacial, agora uso inventor. por curiosidade que preço tem com a folha do módulo?
Se conseguir atrair o dono com o preço, talvez uma licença a receba...



[Andrea - Overcam]

Olá.
Estou muito interessado nesta reclamação espacial, agora uso inventor. por curiosidade que preço tem com a folha do módulo?
Se conseguir atrair o dono com o preço, talvez uma licença a receba...

Olá nicolas,
mais do que o preço do software definitivamente baixo, o aspecto mais interessante é o custo pós-venda definitivamente menor em comparação com o software mais complicado:
- número de dias de curso necessários
- tempo de aprendizagem necessário para ser "produtivo" usando-o
- assistência necessária

estes custos geralmente "escondidos" de acordo comigo muito exceder o custo do software de excelentes (mas complicados) programas como proes ou ca... quantos dias você aprende? Quanto custam os cursos? quanto tempo você pode projetar / desenvolver / documento rapidamente o suficiente? De quanto ajuda você precisa?
