Engrenagem do perfil

[CAT_man]

Boa noite a todos, depois de procurar e procurar, sou forçado a abrir uma nova discussão.

Eu tenho que desenhar uma engrenagem com n dentes e x módulo, então eu vou para corrigir esses valores, mas com ângulo de pressão de 20 °, como faço para desenhar o perfil do dente correto? para que então isso possa ser moído ou enviado para o corte a laser?

Espero ter sido claro no meu pedido, agradeço antecipadamente a todos vós:



[doriano]

Boa noite a todos, depois de procurar e procurar, sou forçado a abrir uma nova discussão.

Eu tenho que desenhar uma engrenagem com n dentes e x módulo, então eu vou para corrigir esses valores, mas com ângulo de pressão de 20 °, como faço para desenhar o perfil do dente correto? para que então isso possa ser moído ou enviado para o corte a laser?

Espero ter sido claro no meu pedido, agradeço antecipadamente a todos vós:

é bastante simples o dente que você constrói com o evoluído em um esboço, em seguida, de acordo com o número de dentes que você cria a roda sempre no esboço
e eventualmente criar o sólido.
Saudações



[CAT_man]

Azz, parece muito simples como você descreveu. .
Comecemos da evolução e tentemos desenhá-la



[doriano]

Olá.

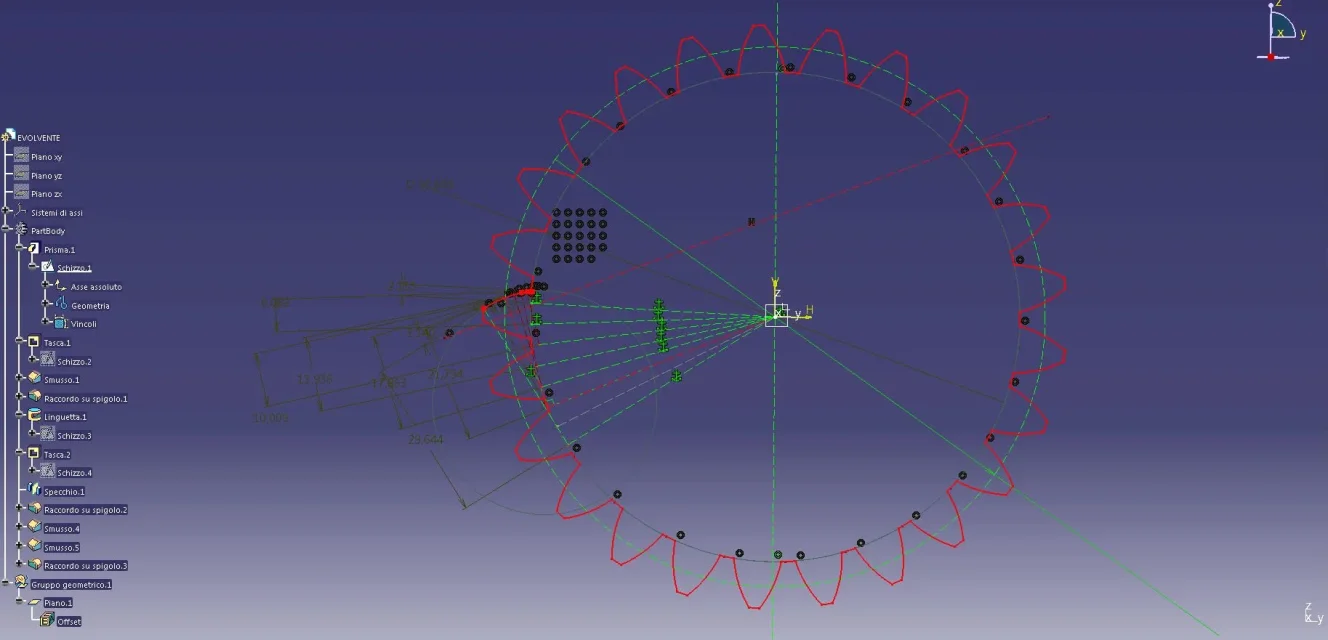

nós vamos por graus, enviar-lhe uma imagem de como você pode desenhar um evoluiu, é claro mais pontos colocados e mais o perfil de dente
Estás a ser preciso.
Se você não sabe como construir um evoluído, apenas um livro de rodas densas ou ir na internet e encontrá-lo.
decidir o módulo, o número de dentes então começar com o primeiro ponto do evolutor do módulo/2 e começar.
Espero que tenha sido ajudado.



[me-bac]

Boa noite a todos, depois de procurar e procurar, sou forçado a abrir uma nova discussão.

Eu tenho que desenhar uma engrenagem com n dentes e x módulo, então eu vou para corrigir esses valores, mas com ângulo de pressão de 20 °, como faço para desenhar o perfil do dente correto? para que então isso possa ser moído ou enviado para o corte a laser?

Espero ter sido claro no meu pedido, agradeço antecipadamente a todos vós:

Continua. www.me-bac.com e criar a roda dxf inserindo os parâmetros desejados!



[doriano]

oi talvez eu não entendo por que você tem que criar um modelo 3d perfeito, a menos que na oficina eles trabalham com a câmara.
Eu acho que é suficiente que você crie sua roda dentada você desenha o quoti com todos os parâmetros para a construção que servirá o moinho para a construção.



[Polymar]

uma vez que você é um usuário "software: autocad" a maneira mais rápida é usar um dos muitos macro autolisp na rede para desenhar a impressão digital da roda dentada, em seguida, de dxf ou dwg será fácil de exportar para a câmara. uma vez que não há nenhum primitivo em qualquer cad para definir corretamente o evoluído, se não a definição da função matemática, a exportação de dxf ou dwg irá definir-lhe um tangline. pecar que o laser só processa a função de arco (não entende nada mais ...), então quando você carrega você tem uma precisão decididamente alta. Adeus.



[zzchristian]

Continua. www.me-bac.com e criar a roda dxf inserindo os parâmetros desejados!

Você só acha que eu fiz corte a laser com essa forma dxf para minha aplicação e eles ainda estão lá que giram e giram e giram. .



[me-bac]

Achas que fiz o corte a laser com a forma de dxf para a minha aplicação e ainda sou eu.
