Engrenagens padrão e acoplamento de jogos DIN 867 DIN 3967

[Roberto@80]

Olá a todos, estou à procura de referências sobre o padrão usado para a construção de uma velha engrenagem que eu preciso projetar. Parece que aqueles que o construíram foram baseados no din 867, mas eu sinto falta de chegar ao parágrafo desta regra que indica o grau final de precisão do produto, para entender que: se a peça está na tolerância, que é a gama de tolerância e se, no entanto, o din 867 permanecer para din 3967 (no meu caso, com referência à série cd25) que presta atenção à espessura do dente. Alguém tem experiência em din 867 ou 3967? em particular eu tenho que verificar o jogo entre duas rodas que têm de engrenagem entre eles: um pinion com 33 dentes e uma roda com 41 e ambos com módulo 1.75

Obrigado com antecedência quem pode me ajudar!



[meccanicamg]

Alguma coisa? Por favor..
definitivamente kisssoft tem nas engrenagens do módulo de design também tolerâncias de gerenciamento.



[Roberto@80]

muito obrigado pela direita, mecânicamg! Vou ter que tentar procurar alguma demonstração do software...



[PIETRO2002]

muito obrigado pela direita, mecânicamg! Vou ter que tentar procurar alguma demonstração do software...

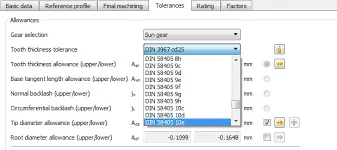

se você for para o link que indicou mechanicmg calcula, eu tentei inserir seus dados:
módulo = 1.75
tolerância cd25
tolerâncias na espessura do dente -0.07 - 0.11

Tente verificar se voltou.



[Roberto@80]

Olá pietro2002, muito obrigado pelo cálculo: Tenho uma indicação da margem de tolerância que tenho de observar! mas eu pergunto-lhe: como eu encontrei uma referência que indica que a construção da engrenagem foi feita de acordo com din 867 (não que eu não possua) de acordo com você, significa que eu posso relacionar a norma din 867 (para a construção e, portanto, possível linguagem da máquina) com o din 3967 classe cd25 (para o design)?



[PIETRO2002]

o din 867, diz respeito ao dentidor de referência, com o qual, o dente foi realizado, criador, faca etc.
Se você sempre ir para o link que lhe enviou mecânicosmg, você também encontrar os elementos para a regra din 867, din 3961, din 3964; din 3967, din 3972, iso 53, iso 1328, din 780. são todas as regras sobre os dentes que podem ser úteis para você, você tem que estudar um pouco acima.



[Roberto@80]

Olá pietro2002, obrigado! é exatamente o que eu esperava, porque fazer uma pesquisa que eu vi que o din 867 está relacionado com o dente, enquanto desenhar é correto para indicar o din 3967 que serve para gerenciar as tolerâncias no produto acabado e, portanto, no controle de qualidade, certo?



[PIETRO2002]

Olá pietro2002, obrigado! é exatamente o que eu esperava, porque fazer uma pesquisa que eu vi que o din 867 está relacionado com o dente, enquanto desenhar é correto para indicar o din 3967 que serve para gerenciar as tolerâncias no produto acabado e, portanto, no controle de qualidade, certo?

Por exemplo, as letras cd servem para estabelecer a posição da espessura mínima e máxima do dente, o 25 estabelece a extensão do choque. então para o controle há vários métodos:

por rolos rectificados, por alisamento, ou por meio de bolas de dentição helicoidais.

via micrômetro com morcegos e medida do wildhaber.

via ingranômetro equipado com roda de amostra, neste caso o erro total do composto radial ocorre.

Se você quiser saber mais, sugiro que você vá para o site khk engrenagem, onde você encontrar um bom manual e por inscrição você pode acessar os programas de cálculo, onde você pode jogar um pouco, inserindo as diferentes variáveis.



[Roberto@80]

Na verdade, eu fui capaz de baixar um trecho da regra din 3967 e Identifiquei a classe cd 25 como meu interesse: ou seja, para uso geral dentes retos e ("engenhamento mecânico padrão" e também "mecanichinery pesado" e gama de diâmetros entre 50 e 125 mm)...então, eu me referi à medida do wildhaber. Muito obrigado pela reta preciosa!



[PIETRO2002]

Na verdade, eu fui capaz de baixar um trecho da regra din 3967 e Identifiquei a classe cd 25 como meu interesse: ou seja, para uso geral dentes retos e ("engenhamento mecânico padrão" e também "mecanichinery pesado" e gama de diâmetros entre 50 e 125 mm)...então, eu me referi à medida do wildhaber. Muito obrigado pela reta preciosa!

de nada, se eu puder ser útil voluntariamente!



[meccanicamg]

tantas vezes basta olhar nas dicas que você fornece.
a calculadora que eu postei você explicou tudo. de fato faz você selecionar a norma do dente e fornece-lhe as informações de controle da área normal.
É importante saber como utilizar os recursos disponíveis.
Infelizmente niemann e outros livros não tratam os valores da norma, mas como controlar. é um déficit, infelizmente.
