Proponho um pequeno exercício prático para os amantes do gênero:smile:
Eu preciso entender o princípio da operação da peça proposta abaixo.

Em particular, gostaria de entender como mover a alavanca pode alcançar uma rotação e tradução simultânea da parte superior com bloqueio relativo da posição escolhida.
o vídeo mostra o componente em ação (muito interessante).http://www.youtube.com/watch?v=x0cc1kqldo8receber um pequeno esquema com o princípio básico de funcionamento seria superior
Obrigado a todos!
curioso para saber o resultado.
França



[stefanobruno]

É só um jogo de alavancas.
um "paralelograma" com diferentes lados de valor, mas apropriado, para alcançar as posições necessárias.
É um dispositivo para mudar o ponto das parábolas? (Eu assisti sem áudio, talvez o cara diz também)



[Produkt]

Olá, Stefano.
Obrigado pela resposta, mesmo se eu ainda luta para entender a operação completa. Espero que outras pessoas como você falem sobre a discussão:
em relação à sua pergunta, não é um ponteiro de parábolas mesmo se você poderia usá-lo com segurança na minha opinião. :finger:

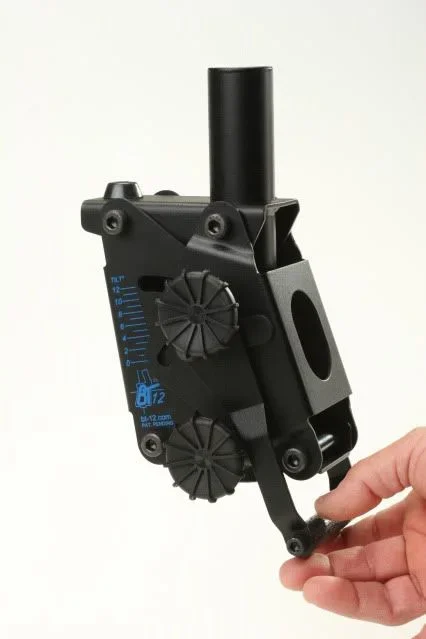

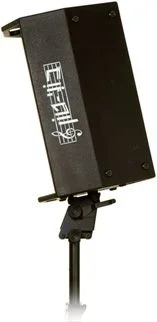

o componente em questão deve ser montado em um tripé para alto-falantes de áudio permitindo orientar o caso de acordo com o público.



[TECNOMODEL]

como já disse stefanobruno é um paralelograma simples com lados assimétricos.
a asola inclinada que você vê no lado faz isso, movendo o grupo lateral, o mesmo sobe em z.
a rotação contemporânea é dada pelo comprimento diferente dos lados do paralelogramo.



[Produkt]

:confuso: Vou tentar fazer um esboço. graças também a você technomodel :smile:



[Produkt]

outras ideias sempre apreciadas.



[TECNOMODEL]

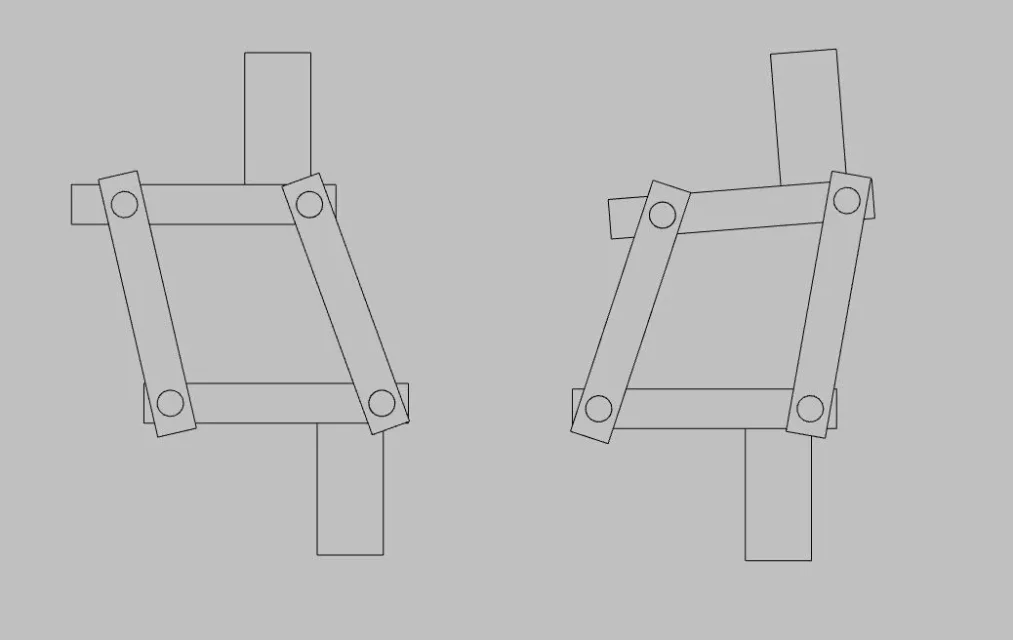

esboçado rapidamente, simples, mas funcional.



[Produkt]

Fixe! Obrigado, meu!
